产品概述

ZGS-12/0.4-630美式变电站系用于10(6KV)环网供电，双电源供电式终端供电系 统中，作为高压配电计量，补偿控制和保护装置。预装式变电站内除装有变压器外，高 压侧还装有四位负荷开关，二工位负荷开关，后备保护熔断器及插入式熔断器;低压侧 按用户要求装配控制电器，配电电器。补偿装置及电能计量表等。可用于室内，又可用 于室外，广泛运用于工业园区，居民小区，商业中心，及高层建筑等各种场所。

本产品符合

GBT17467-1998《高压/低压预装式变电站》

Sd320《箱式变电站技术条件》。

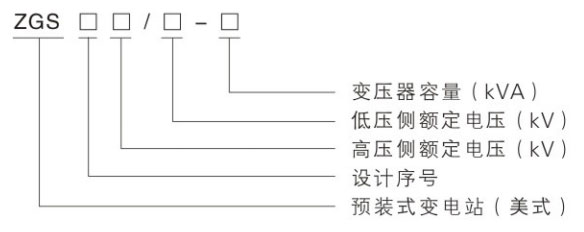

型号及其含义

使用环境条件

海拔≤1000m(超过此范围另行设计)；

风压:不大于70Pa(相当35m/s)；

湿度:日平均值不大于95%;月平均值不大于90%；

环境温度:最高气温+40℃;最低气温-5℃；

防震水平:水平加速度0.4m/s2;垂直加速度0.15m/s2；

地震烈度:8度；

安装地点倾斜度:不大于3°；

安装环境:周围空气应不受腐蚀性、可燃性气体及水蒸气等明显污染，安装地点无剧烈震动；

主要结构特点

美式箱变结构分为前后两部分。前面为高底压操作间隔。高压间隔内包括高压端 子、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、油温计、油位计、放 油阀。低压间隔内包括低压端子。后部为注油箱体及散热片，变压器绕组和铁芯、高压 负荷开关及保护用熔断器都在注油箱中。

变压器身与高压开关设备分油箱装配，两者仅电气相连接而油不相通。带电操作负 荷开关产生的电弧只能使负荷开关油箱中的油变黑甚至碳化而不影响变压器中油的质 量。

体积小，结构紧凑，仅为国内同容量箱变的1/3左右。

全密封、全绝缘，无需绝缘距离，可靠保证人身安全。

既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性。

电缆接头可操作200A负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点。

采用双熔丝保护，降低了运行成本。插入式熔断器熔丝为双敏熔丝（温度、电流）。

采用了△/Y。接法及三相五柱式结构，优点是电压质量高、中性点不漂移、箱体不发热、噪音低、防雷性好。

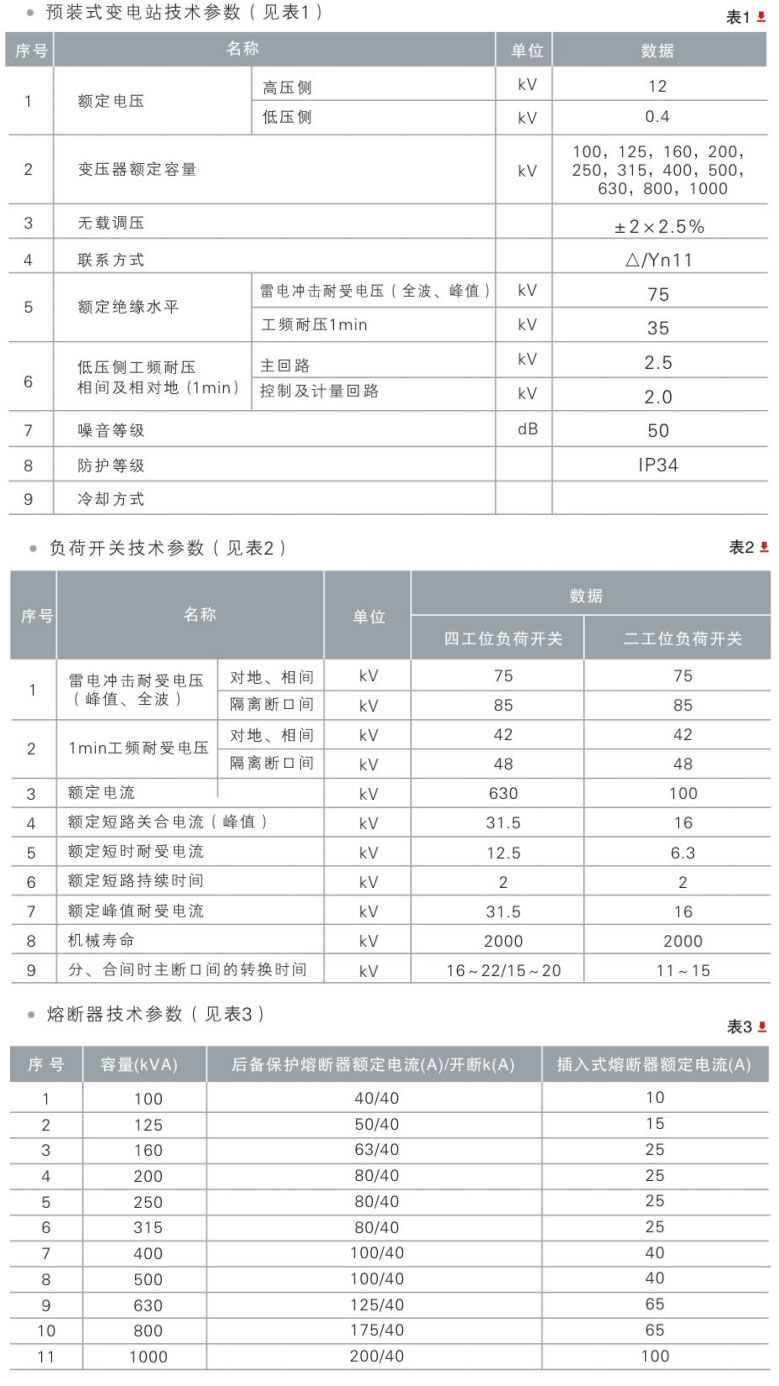

主要技术参数

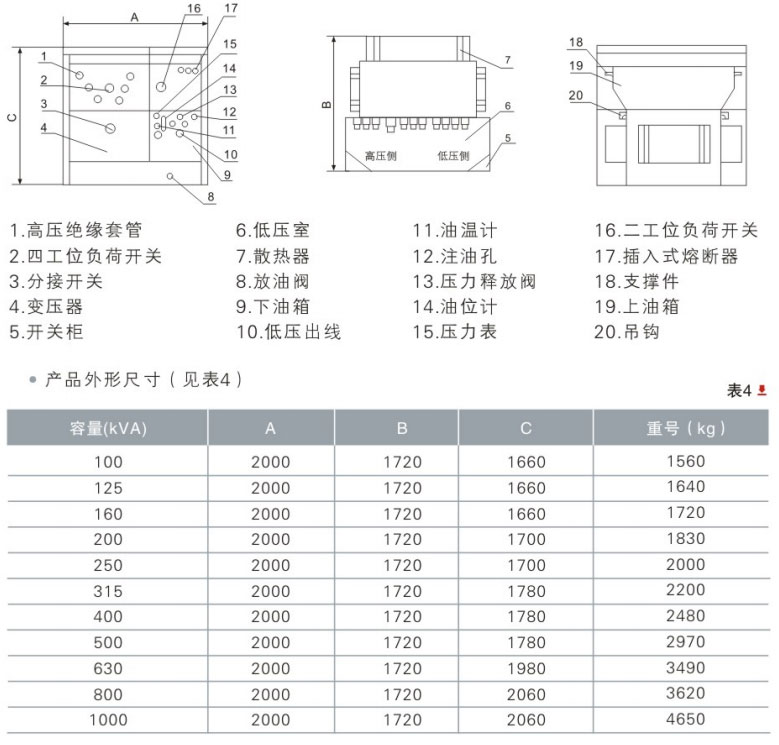

结构图及外形尺寸

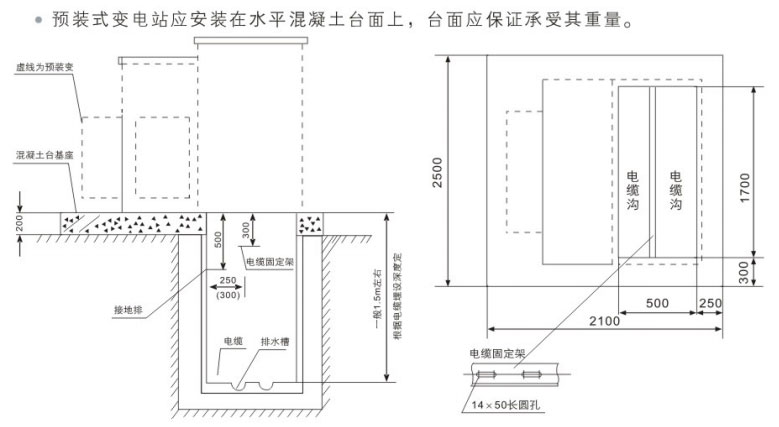

基础安装示意图

注:

有关尺寸参见预装式变电站外形尺寸图。

混凝土台基水平，表面平整，要均匀承受预装式变电站的重量，预装式变电站采用压板固定的方式固定在台基上。

接地排与电缆固定架的形式和尺寸可根据实际情况作适当改动。

电缆室内壁及基础平台用1:25水泥沙浆抹封，厚度20mm，表面平整。

电缆室底面须向排水槽略有倾斜，以免积水。

接地网分别用φ12mm圆钢或30x4mm的扁钢从两侧引入基础顶部与预埋钢板焊牢，接地电阻符合当地电力部门要求。
