产品概述

YBM-12系列户外箱式变电站是将高压电器设备，变压器、低压电器设备等组合成 紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中 小型工厂、矿山油田以及临时施工用电等场所，所配电系统中接受和分配电能之用。

YBM-12户外箱式变电站具有成套性强、体积小、结构紧凑、运行安全可靠、维护 方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通 常仅为常规变电站的1/10N1/5,大量节省投资，占地小等优势。在配电系统中，可用于 环网配电系统，可可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的 理想成套设备。

YBM-12户外箱式变电站符合GB/T17467-1998《高压/低压预装式变电站》国家标准。

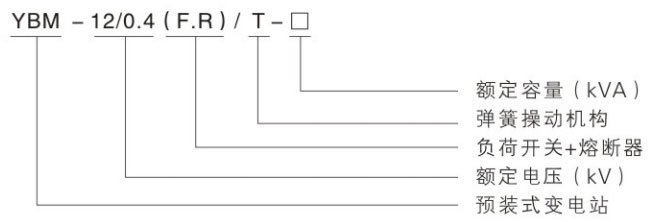

型号及其含义

使用环境条件

地震：≤8度；

海拔：≤1000m；

覆冰：≤20mm；

风速：≤35m/s；

阳光辐射：≤1000W/m；

周围空气温度：上限≤40℃，下限≥-10℃；

湿度：日平均相对湿度≤95%、月平均相对湿度≤90%、日平均相对水蒸气压力≤2.2kPa、月平均相对水蒸气压力≤1.8kPa；

无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；

注：特殊使用环境，订货时需做具体说明；

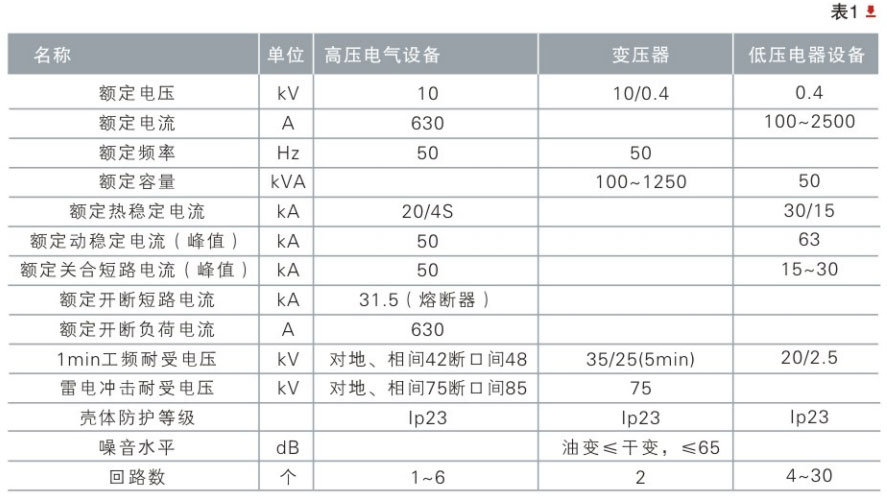

主要技术参数

结构特点

本产品有高压配电装置、变压器及抵押配电装置连接而成，分成三个功能隔室，即高 压室、变压器室和低压室，高、低压室功能齐全，高压侧一次供电系统，可布置成环网供 电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的需 求。变压器室可选择S9、SC以及其他系列低损耗油侵式变压器或干式变压器低压室根据用 户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功 率补偿、电能计量和电量测量等多种功能，满足用户的不同要求。并方便用户的供电管理 和提高供电质量。高压室结构紧凑合理，并具有全面防误操作联销功能。

变压器在用户有 要求时，可设有轨道能方便地从变压器室两侧大门进出。备室均有自动照明装置，另外高、低压室所选用全鄯元件性可开、操作方便、 使产品运行安全可靠、维护方便。采用自动通风和强迫通风两种方式。变压器室和高、低压室均有通风道，排风扇有温控装置按整定温度能自动启动和关闭，保证变压器正常运行。

箱体结构能房主雨水和污物进入，材料选用彩色钢板制作，有防腐隔热功能。具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。

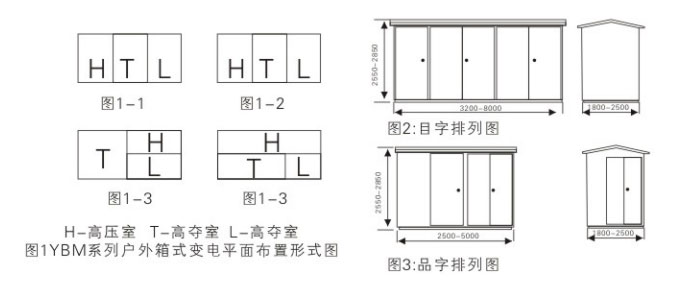

平面布置形式及外形尺寸YBM(YBP)系列户外箱式变电站，根据排列方式分“目”字、形排列（图1-1、图1-2），“品” 字形排列（图1-3、图1-4），外形尺寸见图2、图3。

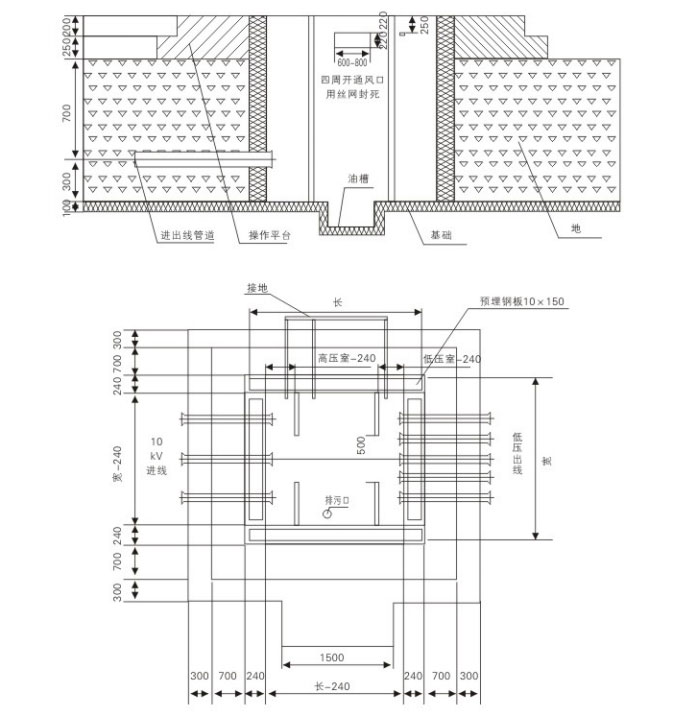

地基耐力要求1000pa以上。

基础设在地势较高处，四周向外排水，采用200#水泥砂浆砌筑，掺3%防水剂，底部向油槽略有倾斜(干变时取消油槽)。

基础施工应符合JGJ1683《建筑电气设计技术规程》有关规定。

接地干线及接地极的作法按常规做，接地电阻≤4Ω。

图中尺寸为推荐值。
