产品概述

XL-21型动力柜，具有配电方案灵活、组装方便、实用性强、结构新等特点。

XL-21型动力柜，适用于发电及工矿企业交流电压500V及以下的三相三线、三相四线、三相五线制系统。作动力照明配电之用。

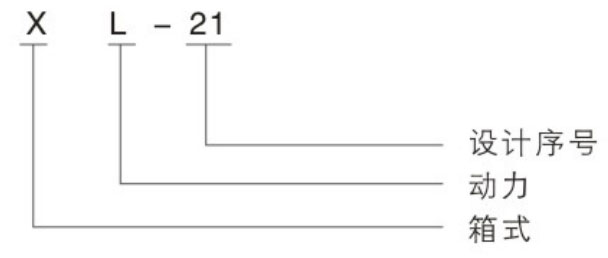

型号及其含义

使用环境条件

海拔高度不超过2000m；

没有粉尘、腐蚀性气体和雨水侵袭的户内；

没有震动及颠簸，且安装倾斜度不超过5℃；

相对湿度:空气相对湿度在最高温度+40℃不超过50%；

周围空气温度:周围空气温度上限为+40℃，下限为-25℃。在24小时内测得的平均温度不超过+35℃，在储存、运输条件下温度为-25℃至55℃之间，短时不超过70℃；

用户有特殊要求时，可以与制造厂协商解决；

主要性能特点

受电电路装有电流表、电压表。

主要电气性能完全符合IEC60439-1和和GB7251.1的规定。

电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。

馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保护。

辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能的功能，接触器可采用直 流 保护。

受电主开关具有瞬间拖扣和热磁拖扣保护可选，为与下一级主开关配合，取消瞬间保护，避免了越级跳闸，并具有自投、手动操作和自动切换功能。

结构特点

XL-21型低压动力配电箱，采用C型材或8MF型材组装而成。框架及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。柜体另部件按规模原理设计，通用化系数高，可实现预生产。

柜门与构架采用可口活动铰链相连，安装、拆口方便。

安装电器元件的仪表门其接地采用多股软铜线与框架相连，柜内的安装件与框架用滚花垫 圈连接，整柜构成完整的接地保护系统。

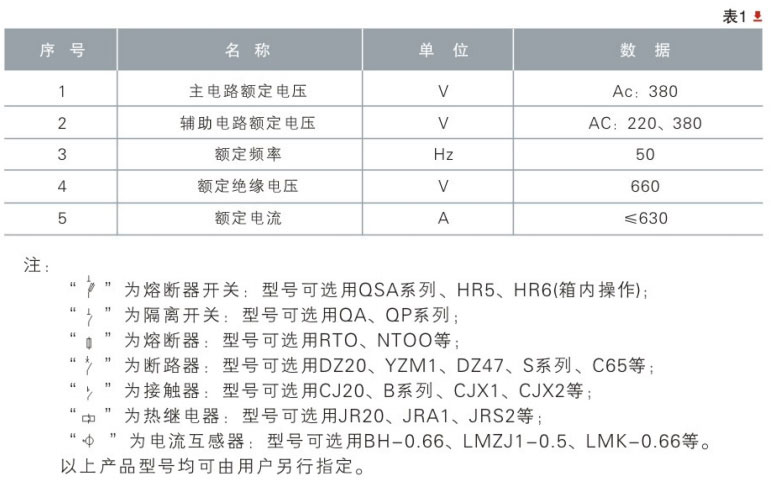

主要技术参数

外形及安装尺寸

订货须知

订货时须注明。

产品的型号。

主电路系统图，柜的平面排列图。

辅助 电路电气原理图。

柜内元器件清单(主母线规格)。

柜体颜色(如无要求，则按浅驼灰色(正泰B)供货，箱体尺寸)。

其它与产品正常使用条件不符的特殊要求。
