适用范围

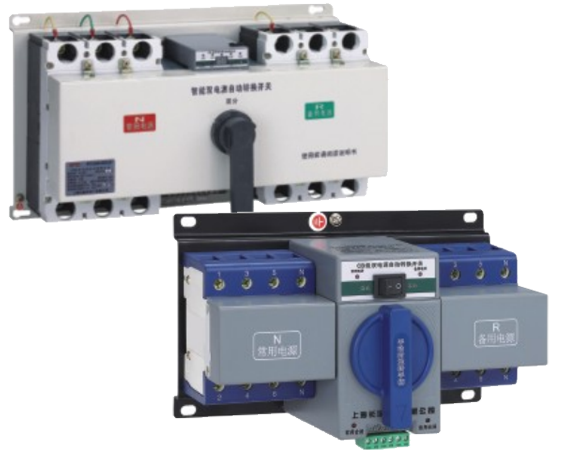

SnCQ3系列自动转换开关电器(以下简称转换开关)，是公司自主研发的新一代双电 源产品。适用于交流50/60Hz，额定工作电压400V，额定电流从6A-1250A的双电源供 电系统。在常用电源发生故障时，转换开关可以实现与备用电源或发电机的自动转换， 以保证供电的可靠性和安全性。也可根据负载的需要进行两路电源之间的选择性切换。

产品具有过载、欠压、短路、断相保护功能。特别适用于消防、机场、广播电视、医 院、商场、银行、化工、冶金、高层建筑和军事设施等不允许断电的重要场所，作为保证连续供电的重要电气设 备。

产品符合IEC60947-6-1及GB/T14048.11标准。

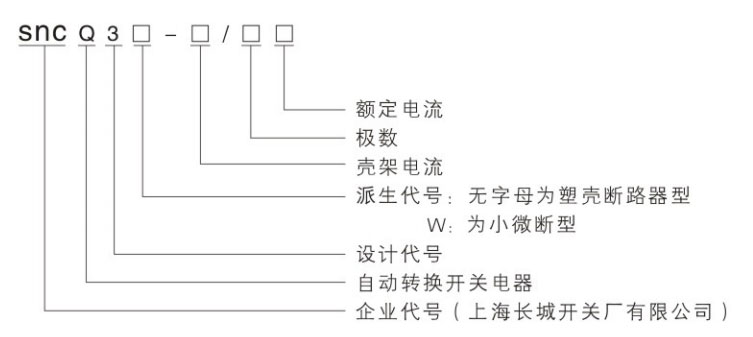

型号及其含义

正常工作条件

污染等级级为川级；

安装地点的海拔高度不超过2000m；

周围空气温度上限值不超过+40℃，下限值不超过-5℃，24h的平均值不超过+35℃；

运行地点无强烈振动和冲击，无腐蚀金属和破坏绝缘有害气体，无严重尘埃，无导 电微粒和爆炸危险物 质，无强电磁场干扰；

大气的相对湿度在周围空气温度为+40℃时不超过50%,在较低的温度下,可以有较高的 湿度;最湿月的月平均最低温度为+25℃时，平均值最大相对湿度为90%，并考 虑到因湿度变化发生在产品表面的凝露，应采取特殊的措施；

产品特点

采用高性能单片机程序控制；

抗干扰能力强、精度高；

保护功能齐全具有过载、欠压、短路、断相保护，具有故障报警；

切换时间延时可调，动作时间准确；

EPS消防电源DC24V，远程分断；

体积小、分断高、飞弧短、结构紧凑、外型美观；

防腐性能好，供电可靠；

无噪音运行，节能降耗，安装方便操作简单，稳定性能高；

性能特点

电源末端型转换开关当常用电源失压后，自动延时断开常用电源断路器，合上备用 电源断路器，当常用电源电压恢复时，延时断开备用电源断路器，恢复常用电源供电。

主要用于配电线路最末一级，供消防、风机、应急照明、供水 等电路用。

负载线路中如发生过载或短路故障，由转换开关中的断路器自动脱扣,将负载电源切 断。待用户排除故障后,按下控制模式中“手动”键，对断路器进行再扣操作，再按 下控制模式中的“手动”或“自动”控制形式，转换开关方可给负载供电。

结构与工作原理

转换开关由三极或四极断路器作为电源主开关和带机械联锁的电动操作机构组成。

一台自动转换控制器:延时合闸、欠压或断相保护等功能，可实现自动转换、选择性转换的控制。

一套独特的机械联锁机构:以确保两台断路器在转换过程中不会同时合闸。

一组电动操作机构:用以实现断路器的自动分合闸。转换开关的电动操作机构均采用

最新结构的电操机 构，具有操作平稳可靠，操作力小等特点。

安装底板:对于一体式转换开关，机械联锁机构和控制器都安装在同一底板上。分体 式转换开关则将控制器与底板分开，采用连接器连接，其专用电缆的长度约2m;箱体 式则将分体式转换开关的底板装入箱体中，将控制器安装在箱体的门板上，组合而成的成套切换开关。

N为常用电源，R为备用电源。QN为常用电源控制断路器，QR为备用电源控制断路器。

当选用手动状态时，可人为的选择两台断路器“合”与“分”，不具备自动转换功能。

当选用自动状态时，可根据当时使用电源进入自动控制状态。

当选用分断状态时，可将两台断路器全部分断。

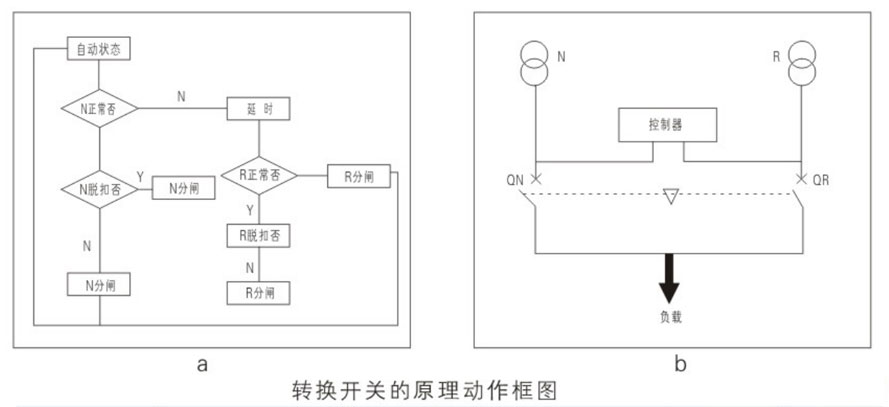

当选用手柄板动状态时，必须要按下控制模式中“分断”键，使其切断电源。此时可以使手柄扳动两台断路器“合”与“分”。切换开关的原理动作框图一a)、b)。

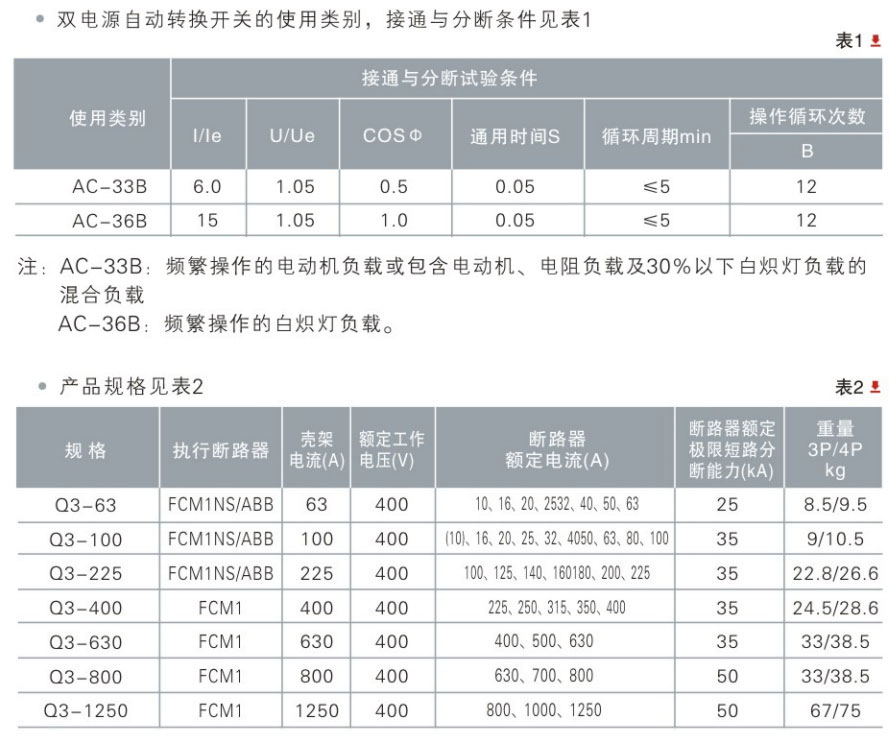

主要技术参数

转换开关适用于额定工作电压AC400V的系统中；

转换开关的操作寿命(N-R-N循环)为5000次；

自动控制器及电操机构的控制电压为AC230V；

最小转换动作时间为≤3s；

控制器功能说明

在自动的状态下，常用电源、备用电源都正常时，则将常用电源投入运行，备用电 源不启动。系统负载由常用电源供电。

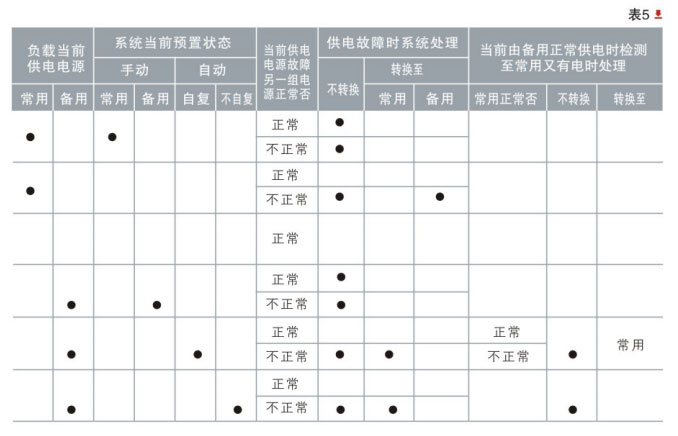

当常用电源不正常时，单片机将检测当前预置工作状态(手动、自动、自复)和备用电源是否正常决定转换、启动备用电源、系统负载由备用电源供电。控制器程序见表5。

操作与接线

根据设计电路实际需要接好常用电源和备用电源(或发电机)的进出线、零线。为了确保 使用安全，必须要将转换开关的底板可靠接地，两台断路器出线端并联，但相序必须一致。

当断路器为三级时，将NN、NR(零线)接到切换开关N(零线)端子上与电网的中性线接牢，导线截面积应>2.5mm2，否则不能正常工作。

转换开关操作手柄，作为应急手柄操作之用。(但必须要按下控制模式中的“分断键处于分断状态)，才能使用操作手柄。

用户可由接线端子外引指示灯便于观察，参考接线见图。

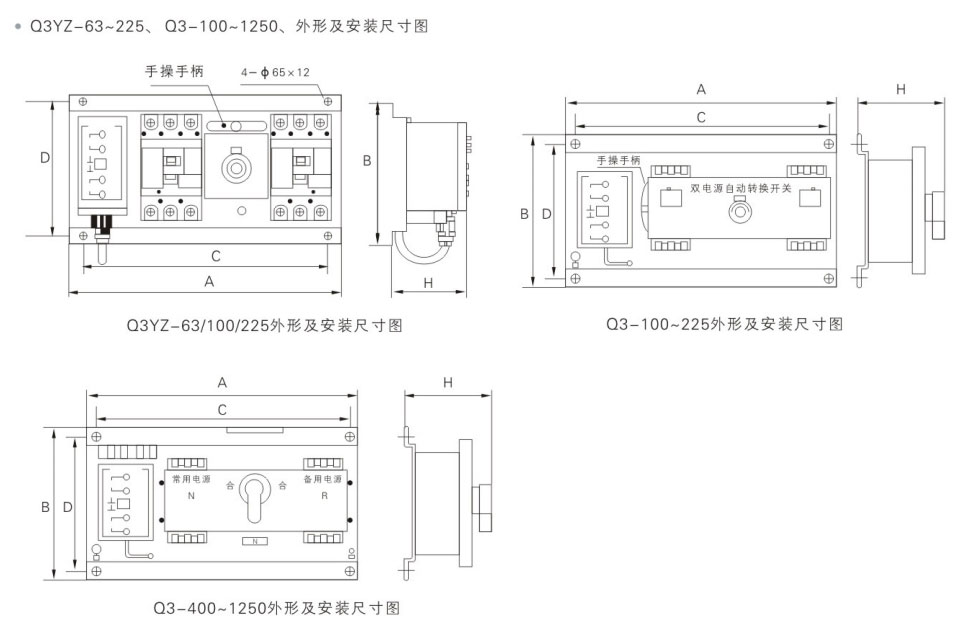

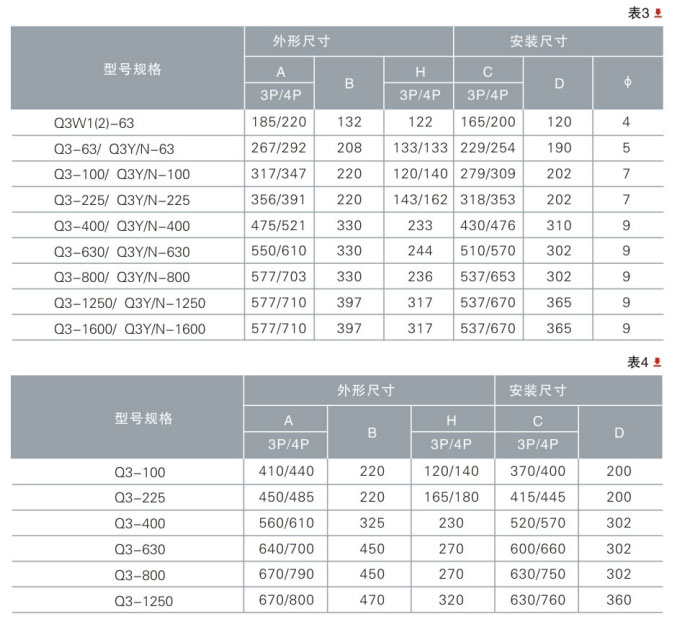

安装与调整

机械联锁调试:转换开关本体在安装前应进行机械联锁调试。一台断路器处于合闸状 态时，用正常的操作力扳动另一台断路器的手柄，试图使它合闸，应该受机械联锁的 限制而无法合闸，两台断路器交替试之，机械联锁均应稳定、可靠。

转换开关的本体安装:转换开关本体固定后根据额定电流的大小选用合适截面的导线 将断路器的输入、输出端子接好。特别注意:两台断路器输入端子的相序必须一致。

对于四极断路器不必再另外接零线，但对于三极断路器则将零线接到切换开关的N端子上。

分体式控制器的安装:用两个支撑件将控制器固定在开孔面板上。

控制器的专用插头是否已插到转换开关的专用插座上插紧并拧牢。

检查各电器接触部分是否可靠压紧、保险管是否完好。

用户若要进行耐压试验，则应拔掉控制器连接器插头，否则将控制器击穿，耐压试验后应将连接器插紧拧牢。

整机通电工作，如果常用电源与备用电源的电压都在正常范围之内，LCD面板指示灯点亮，当常用电源 和备用电源出现欠压和断相时，某相的欠压指示“闪”，检查其原因。

按下“手动”键，选择常用电源和备用电源，按下“自动”键，则根据当时使用电源进入自动控制状态;按下“分断”键，使两路电源负载全部分断。
