适用范围

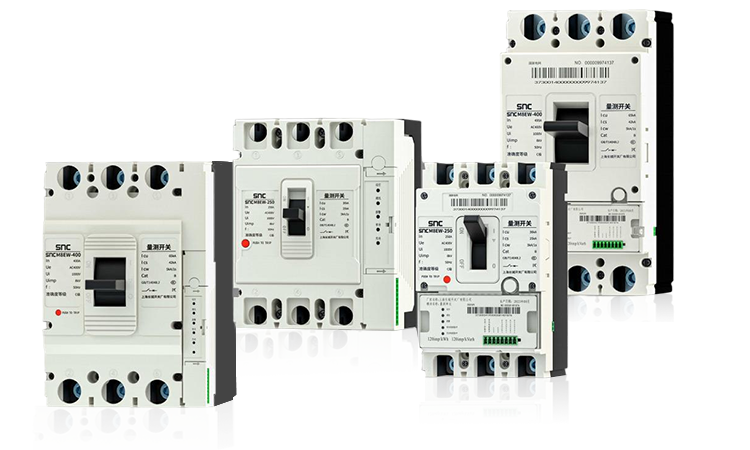

SCM8EW系列是我公司自主研发生产的智能量测开关系列，适用于交流50HZ、壳架电 流有250A,400A和630A;额定电流250A(100A-250A可调)、400A(160A-400A可调)、630A (250A-630A可调)、额定绝缘电压1000V、额定工作电压400V的三相四线、中性点直接接地 的配电网络中。此智能量测开关具有双模通信(HPLC+HRF)、蓝牙和RS485通信，高精度交 流采样、供电关系拓扑识别、计量箱管理、窃电预警、停电事件上报、线损分析研判、端子 温度检测、故障自动诊断等多项物联感知功能，具有过载长延时、短路短延时、短路瞬时、 过欠压及断相保护功能，多种保护功能对线路和电源设备起到保护作用，对负载端的检测和 监控可降低电网的运维成本，为将来的能效系统提供必要的数据。

主要功能和特点

• 遥控功能

  持远程控制智能量测开关跳闸功能；记录开关状态变化的时间 并上报。记录故障的时间并上报。

• 时钟对时功能

  支持时钟对时
  时钟在-25°C到60°C范围内满足±0.5s/d

• 地理位置信息功能

  通讯规约遵循DL/T645-2007与DLT698.45-2017 扩展协议进行设置和读取，地理位

• 保护功能

  具备完全选择性的三段电流保护功能：过载 长延时保护、短路短延时保护、短路瞬时保护；附加保护功能：过、欠电压保护功能、 缺相保护功能

• 数据处理及传送功能

  支持遥测数据存储、极值记录及历史查询；具备故障识别与告警上报功能，并可进行窃电分析

• 自诊断、自恢复

  具有丰富的自诊断功能及自恢复功能； 具有上电软件及配置参数自检； 具有故障告警及上报功能

• 通信功能

  支持多通道上行通信（RS485/HPLC+HRF双模/蓝牙），实现与上级站的双向数据交互（含采集数据上报与指令接收）；兼容DL/T645-2007与DL/T698.45-2017双协议；具备本地/远程双模式调试能力

• 信息采集、输出功能

  支持智能量测开关状态实时采集与变位事件记录（含时标）；具备电流/电压/功率等全电参量监测及数据存储上报功能；集成电量冻结和双模抄表（RS485/HPLC）能力

• 端子温度监测

  支持开关本体及进出线端温度实时监测（符合国标精度），本地/远程可设温度阈值，超限自动报警并上报事件

正常工作条件及安装条件

污染等级：3级；

防护等级：IP20；

安装地点的海拔高度≤2000m；

环境温度-35℃~+70℃；24h的平均值不超过+35℃；

相对湿度：+23℃不应高于83%；+40℃不应高于93%；

产品能耐受潮湿空气、盐雾、油雾、霉菌的影响；

智能量测开关接至主回路的安装类别为：Ⅲ类（配电及控制水平级），智能量测开关不接主回路的安装类别为：Ⅱ类（负载水平级）；

产品安装在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方，以及避免在雨雪侵袭的地方使用：当用户使用条件较上述严酷时，应与制造商协商；

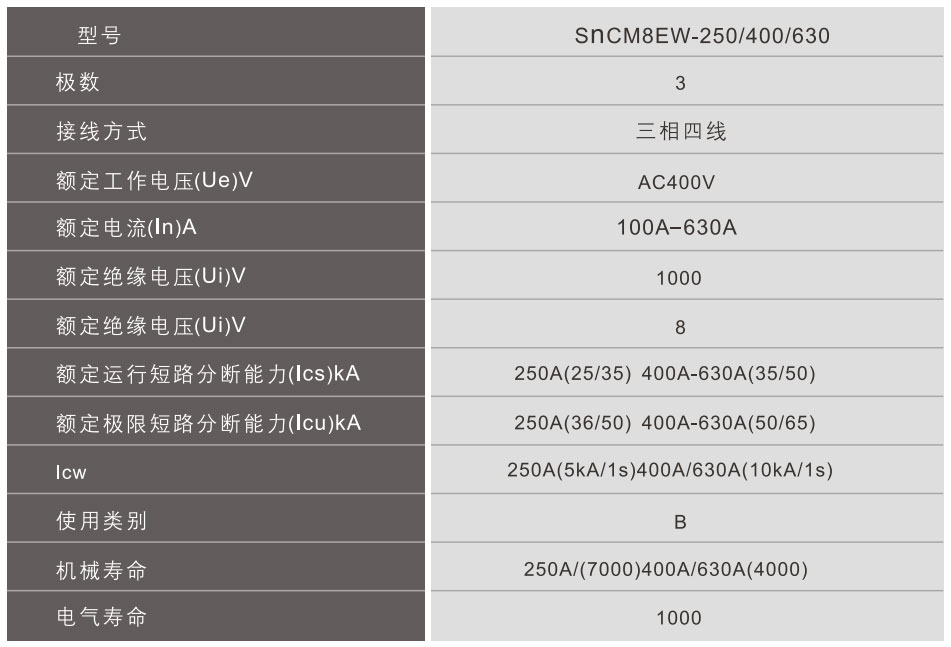

主要技术参数

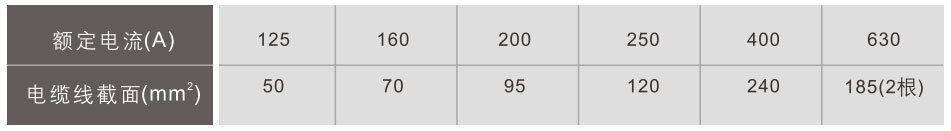

智能测量开关连接导线的截面积选择

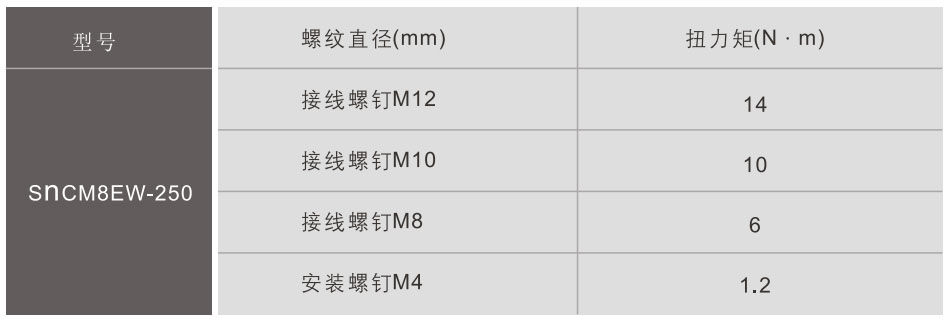

智能测量开关接线端子与安装螺钉拧紧扭力矩

控制器操作说明及功能介绍

1. 控制器面板介绍

1.1控制面板介绍
(1)运行指示灯：设备运行指示使用。
(2)通讯指示灯：载波与RS485通讯指示使用。
(3)报警指示灯：设备处于故障延时状态，指示灯闪亮；控制器处于故障跳闸/故障报警状态，指示灯常亮。
(4)有功与指示灯：设备处于电能误差检测状态时，指示灯闪亮。
(5)无功指示灯：设备处于电能误差检测状态时，指示灯闪亮。

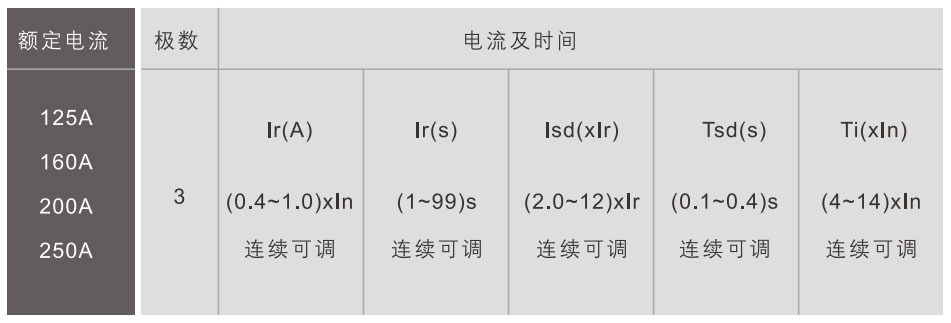

1.2控制器参数整定

控制器参数通过电力线载波通讯实现远程设置及调节，调节参数见下表

功能介绍

功能说明

1.保护功能
  具备完全选择性的三段电流保护功能：过载长延时保护、短路短延时保护、短路瞬时保 护；附加保护功能：过、欠电压保护功能、缺相保护功能。

2.信息采集、输出功能
  具备采集智能量测开关实时位置状态信息，并具有变位上报及时间记录功能；具备采集 开关电流、电压、频率、功率、电量、功率因数等电参量信息功能，并具有上报和记录功能； 具备电量冻结功能；具备抄表功能，能够通过RS485或HPLC方式抄读表箱内的电能表数据。

3.数据处理及传送功能
  具备将遥测数据记录存储的功能。具备检测遥测极值并生成历史记录的功能。根据参数 设置可进行数据召唤方式上报。支持主站召唤全数据（当前遥测值、遥信状态)。 支持主站召唤历史数据。识别故障，并上报故障告警信息。支持窃电分析。

4.遥控功能
  支持远程控制智能量测开关跳闸功能；事件记录及上报功能；记录开关状态变化的时间 并上报。记录故障的时间并上报。记录设备故障的时间并上报。

5.通信功能
  与上级站进行通信，将采集和处理的信息向上发送并接受上级站的命令；
  支持RS485通信方式、HPLC+HRF双模方式、蓝牙等多种通信方式；
  支持DL/T645-2007通信协议、DL/T698.45-2017通信协议。

6.自诊断、自恢复
  具有丰富的自诊断功能及自恢复功能。具有上电软件及配置参数自检、自恢复功能。具 有故障告警及上报功能。

7.调试功能：支持本地调试和远方调试功能。

8.端子温度监测
  具有进出线端母线温度监测及报警功能。
  具备开关本体内温度、进出线端子连接处温度监测功能，温度检测精度符合国标工业检 测温度要求，当温度大于设定限值（温度限值可本地和远程设置，出厂温度限值按甲方要求 设置)，自动上报温度越限事件。

9.地理位置信息功能
  通讯规约遵循DL/T645-2007与DL/T698.45-2017扩展协议进行设置和读取，地理位 置信息数据可通过RS485或蓝牙等通道设置和读取。

10.时钟对时功能：支持时钟对时。时钟在-25℃到60℃范围内满足±0.5s/d。

控制器整定值

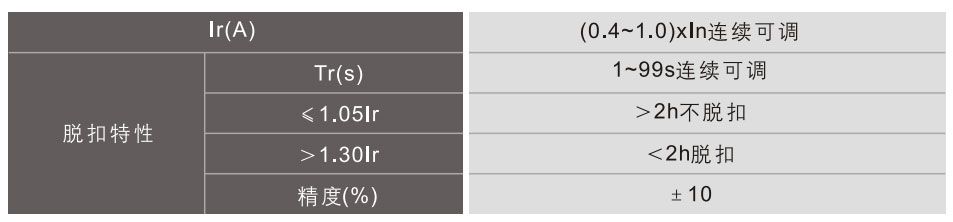

(1)过载长延时保护：过载长延时保护基于电流的真有效值(RMS)用来对过负荷进行保护。

注：动作曲线符合tr=t(2Ir)2xTr/T2

tr:过载长延时动作时间、Tr:过载长延时动作时间整定值、l: 实际运行电流、lr:过载长延时动作电流整定值

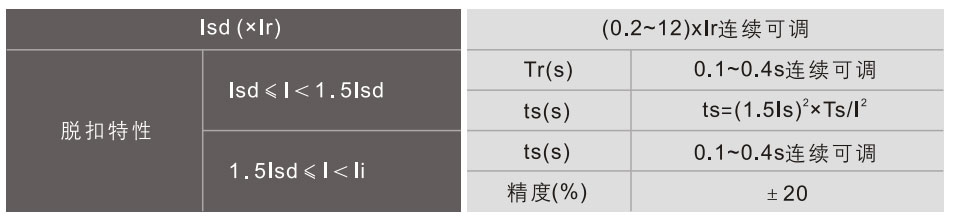

(2)短路短延时保护：短延时保护防止配电系统的阻抗性短路。分成两段：反时限段，定时限段。

注:反时限时动作曲线符合ts=(1.5ls)2×Ts/l2，定时限动作时间跟踪Ts整定值。

ts:短路短延时动作时间、Tsd:短路短延时动作时间整定值、l:实际运行电流、lsd:短路短延时动作电流整定值

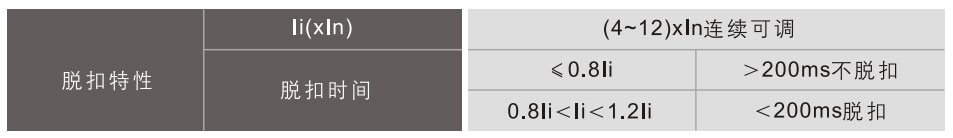

短路瞬时保护：瞬时保护功能防止配电系统金属性固体短路，此类故障短路电流比较大，需要快速断开。

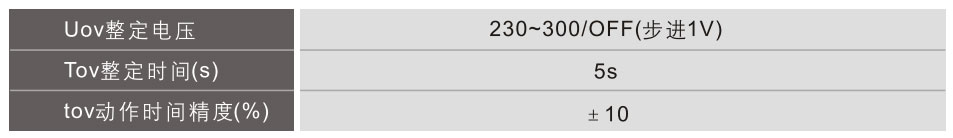

过压保护

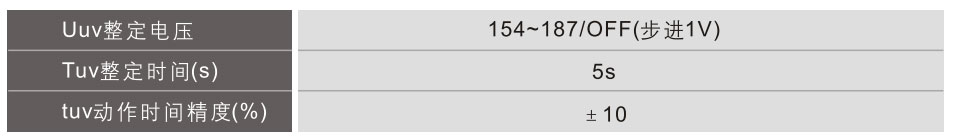

欠压保护

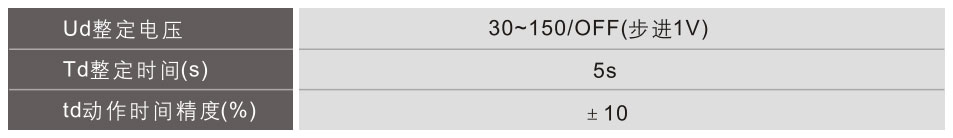

断相保护

产品外形及安装尺寸

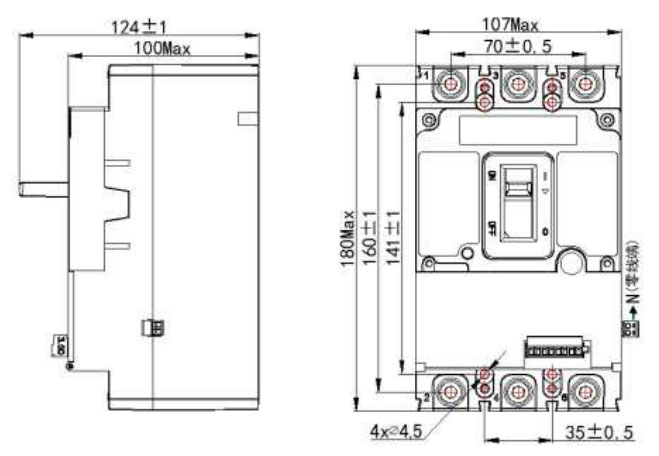

1.SnCM8EW-250(正插方案)

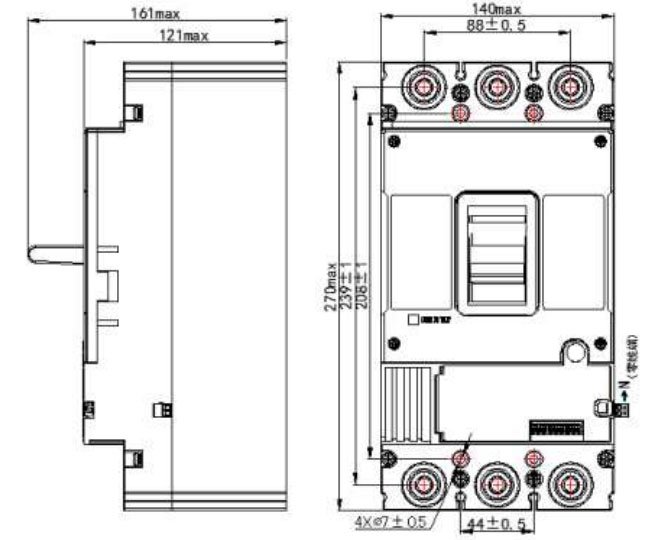

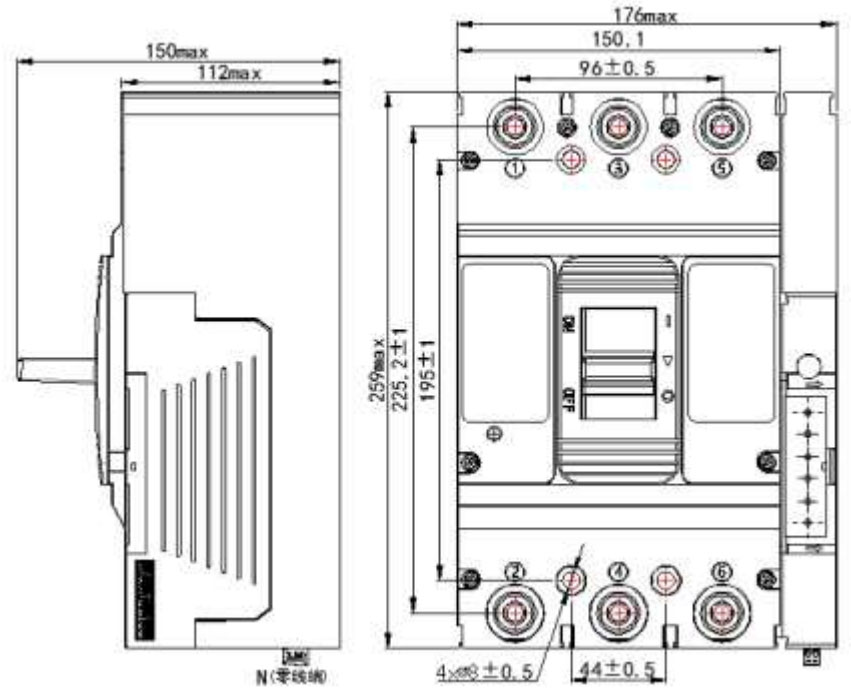

2. SNCM8EW-400A/630A(正插方案)

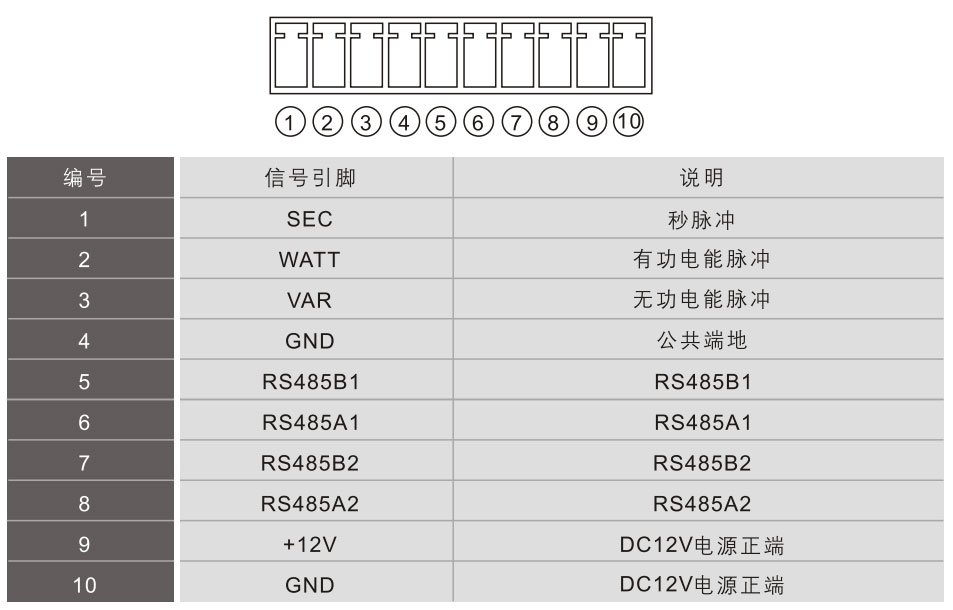

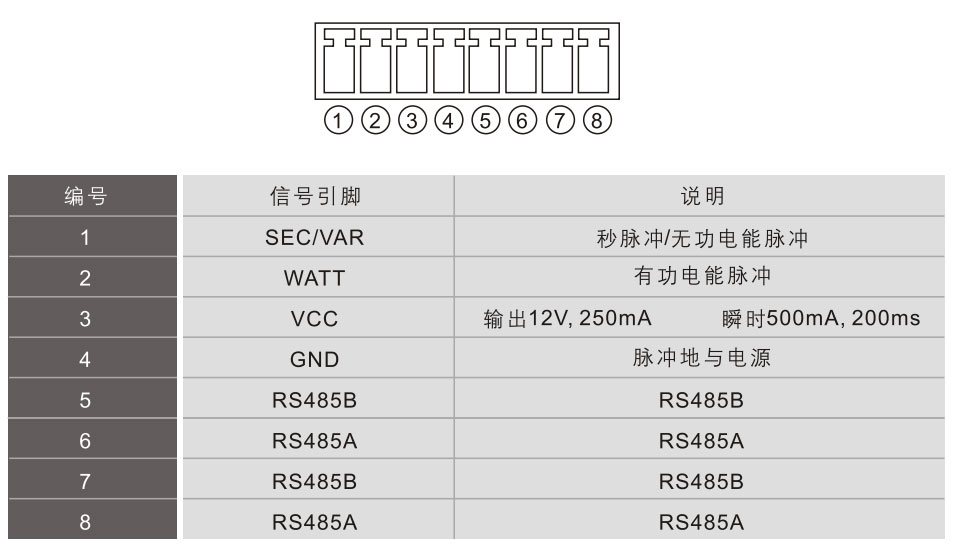

注：正插量测开关对外接口定义(正视图)

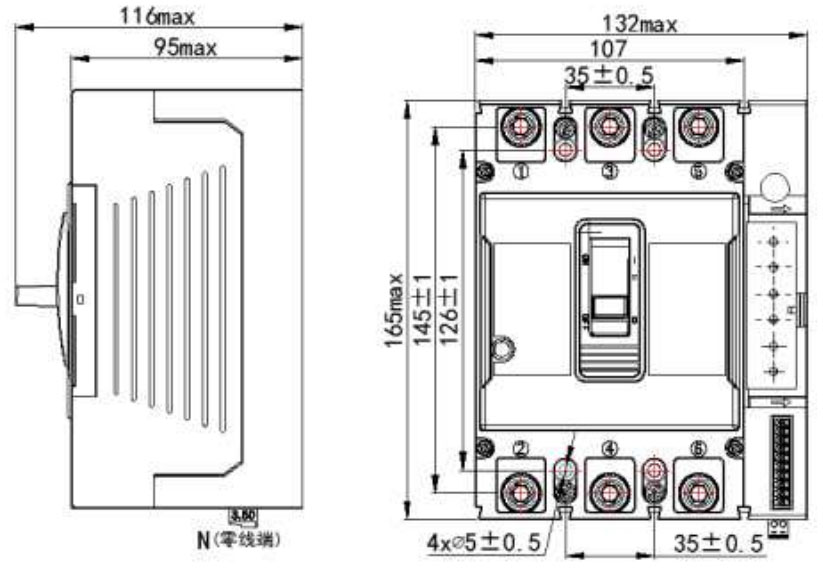

3. SNCM8EW-250A(正插方案)

4. SNCM8EW-400A/630A(正插方案)

注：侧插量测开关对外接口定义（正视图）

安装方向

智能量测开关应安装在没有雨雪侵袭，无明显摇动和冲击震动的地方，智能量测开关一般垂直安装。

包装储存

包装1台/盒，包装成箱的产品，应在环境温度为-40℃至+75℃，对应相对湿度在80%以下，周围空气中无酸性，碱性或其它腐蚀性气体的库房里贮存，在上述条件下，贮存期自生产日期不超过36个月。

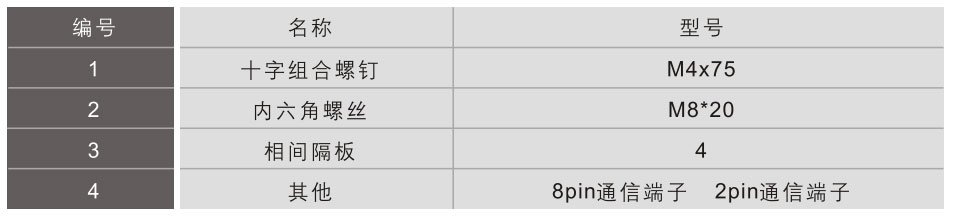

附件清单及安装

产品包装为纸箱，内部使用珍珠棉进行防护，内含智能量测开关、附件、相间隔板、产品说明书、保修卡等(见表)。

注意事项

1.智能量测开关各种特性及附件由制造厂整定，只有经过培训或认证合格的专业人员才可以对本智能量测开关、脱扣单元或其它附件等参照线路设计参数要求进行调整、安装与维修。

2.在安装或拆卸任意装置前确保电源处于关断状态。

3.智能量测开关手柄可以处在三个位置，分别表示闭合、断开、自由脱扣三种状态；当手柄处于自由脱扣位置时，应向‘断开’方向扳动手柄，然后手柄再向‘闭合’方向扳动，智能量测开关才能处于合闸状态。

4.因智能量测开关分闸状态需HPLC正常通讯，便于终端设备采集智能量测开关用电信息，因此必须使用上进线安装方式。

5.开关配线必须符合上进下出，即1、3、5接线端接电源线，2、4、6接线端接负载端，不允许倒进线，N线接入右侧N线端子。

6.N线必须可靠接入，否则产品仅具有三段电流保护功能，其余功能失效，N线在开关右侧位置。

7.量测单元秒脉冲/无功电能脉冲端口默认无功电能脉冲功能，如启用秒脉冲功能，需要通 过HPLC或RS485I端口设置。

8.与主回路连接必须由具有专业资格的人员进行配线作业；确认输入电源处在完全断开的情况下，才能进行配线作业；必须安装本体后再进行配线。
