适用范围

SnCM8E系列电子式塑壳断路器，是我公司结合国内领先技术，自主研制、开发的新型 断路器之一。其额定绝缘电压为800V，适用于交流50Hz，额定工作电压400V/690V，额定工 作电流至1250A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时择 时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压保护功能，能保护线路和 电源设备不受损坏。

型号及其含义

按产品极数分为三极与四极。四极产品性极(N极)的型式为:N极过电流保护电流、 时间参数100%自动跟综相线整定值，且N极与其它三极一起合分(N极先合后分)。

按额定电流分:

SnCM8E-125有32A、63A、125A;

SnCM8E-250为250A;

SnCM8E-400为400A;

SnCM8E-630为630A;

SnCM8E-800为800A;

SnCM8E-1250为800A、1000A、1250A;

接线方式分为板前接线、板后接线、插入式板前接线、插入式板后接线、抽出式接线五种;

按断路器是否带附件分带附件和不带附件两种。

附件分内部附件和外部附件:内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种:

外部附件有转动手柄操作机构、电动操作机构。

主要特点

1、选择配合:SnCM8E电子式塑壳断路器具有三段保护功能，使用类别为B的断路 器与连接在同一电路中的其它短路保护装置在短路条件下具有选择性配合。

2、具有三段保护动作电流、动作时间选择:用户可根据负电流要求对脱扣器进行 设置调整。

3、自供电:电子式脱扣器由断路器自身提供能量，电流信号及脱扣器工作电源来自 安装于断路器内的电流互感器。

4、具有“预报警”指示:当流过断路器的实际运行电流达到或超过预报警动作电流 lro时，断路器面盖上的“预报警”发光二极管指示灯常亮。

5、具有过载指示，当负载电流超出过载长延时动作电流时，断路器面盖上的发光二 极管指示灯常亮。

6、大电流瞬时脱扣功能:当断路器闭合时或在运行时，遇短路大电流(≥20lnm)，断路器由电磁脱扣机构直接脱扣。

7、具有旋钮调节和液晶显示二种面板可供客户选择。

8、可根据客户要求，提供各类485通讯模块。

主要技术性能指标

注:1、脱扣器方式及内部附件代号首位数字3表示具有三段保护的电子式脱扣器;

2、SnCM8E-400中的328，SnCM8E-630、800及1250中的348规格，SnCM8E- 1250中的378规格辅助触头为一对触头(即一常开，一常闭)，SCM8E-400、630、 800及1250中的368规格辅助触头为三对触头(即三常开，三常闭)。

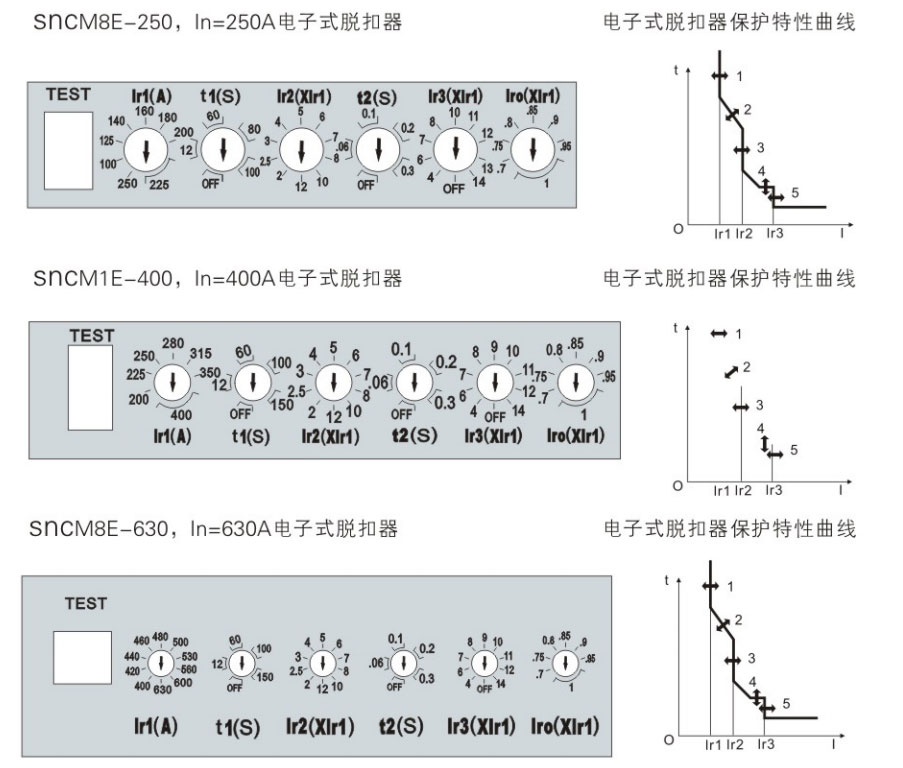

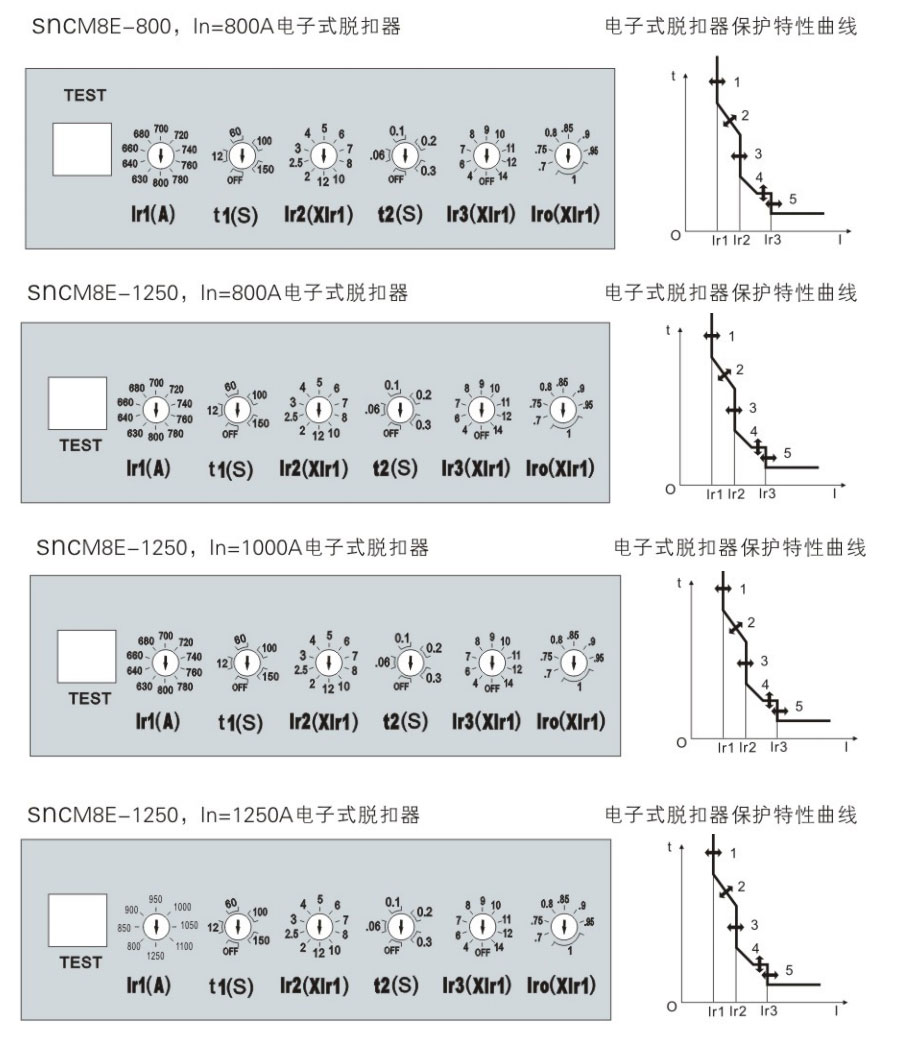

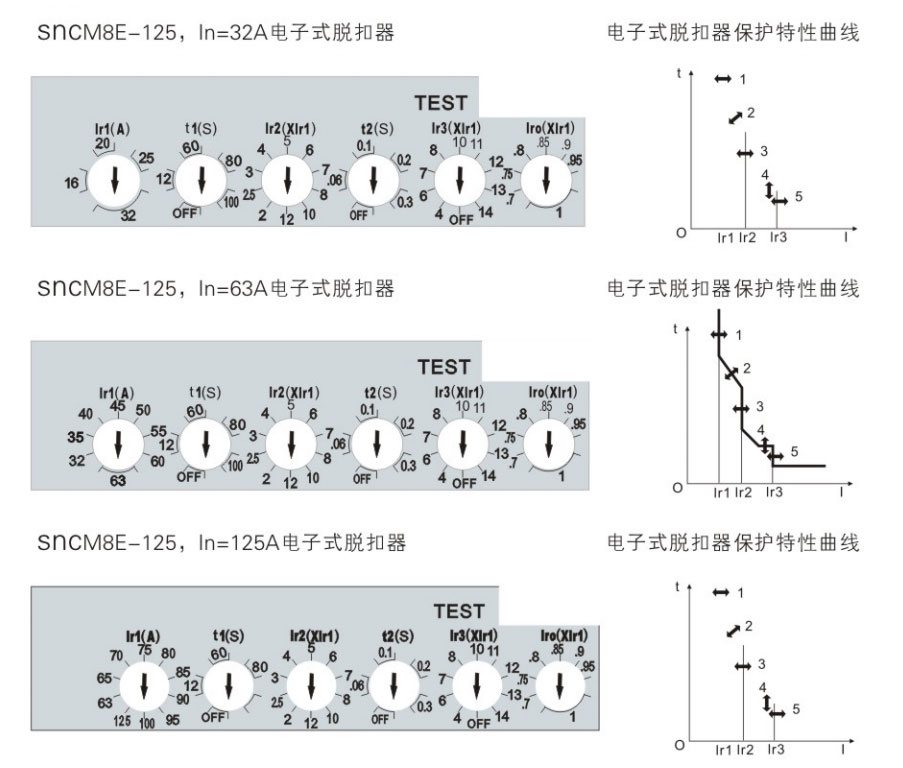

保护

1、过载长延时动作电流lr1调整，根据断路器不同的额定电流，可以从4档到10档进行调整。

2、长延时动作时间t1调整，可进行4档调整。

3、短路短延时动作时间lr2调整，可进行10档调整。

4、短延时动作时间t2调整，可进行4档调整。

5、短路瞬时动作时间lr3调整，可进行8档、9档、10档调整。

6、预报警动作电流lr0调整，可进行7档调整。

电子式脱扣器特性

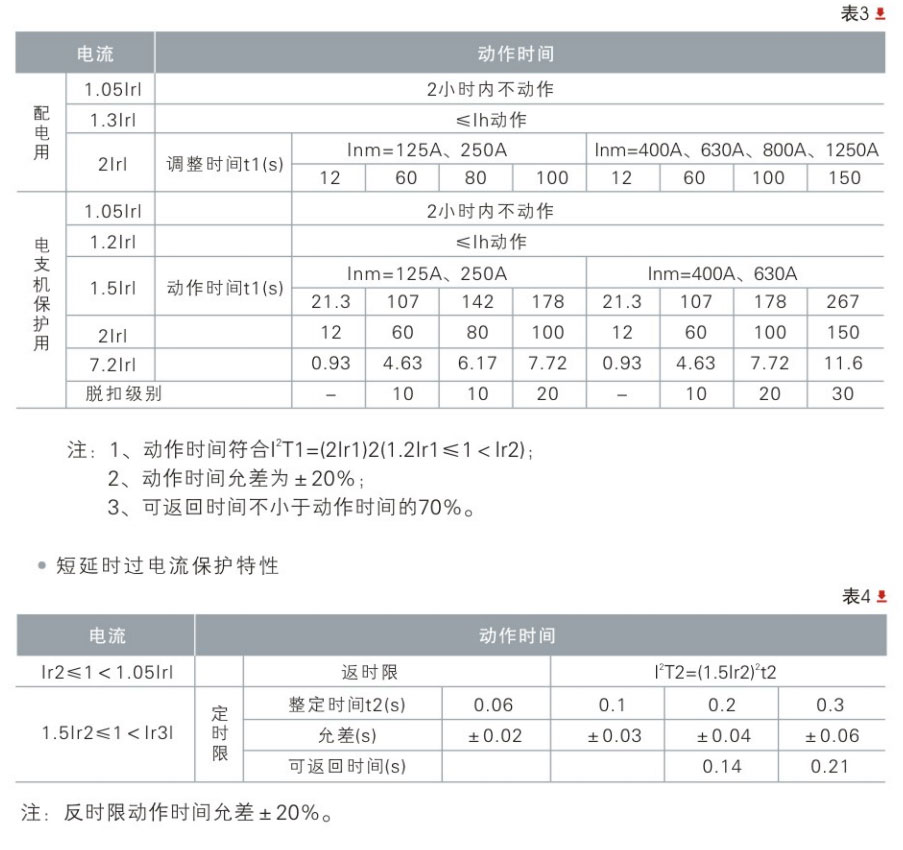

长延时过电流保护反时限动作特性

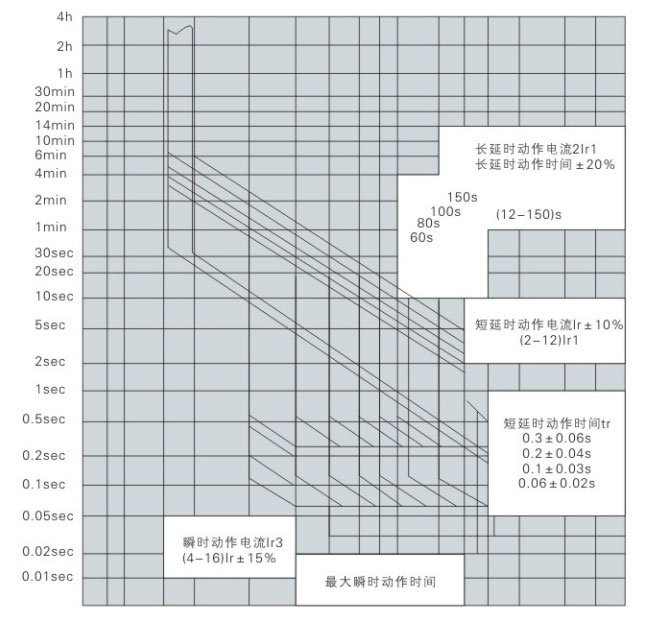

具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时动作等保护 功能，可由用户自行设定组成所需的保护特性:中性线过电流保护电流、时间参数100%自动 跟踪相线整定值。脱扣器特性见下图。

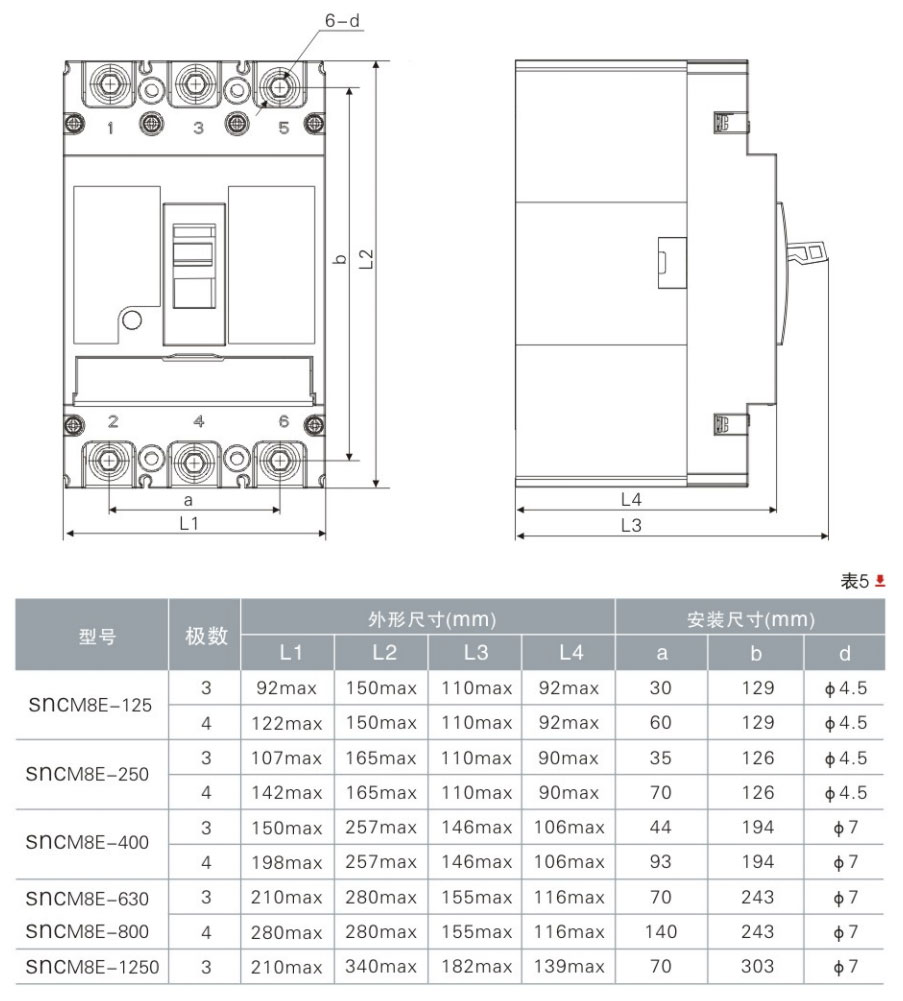

外形及安装尺寸
