适用范围

SnCM6L系列剩余电流动作断路器(简称漏电断路器)适用于交流50Hz，额定电流 63A至630A，额定工作电压380V，中性点直接接地的配电网络中。
SnCM6L系列剩余电流动作断路器是集剩余电流继电器、接触器、智能型塑壳断路器及自动重合功能于一 体的多功能漏电断路器。对线路或用电设备的接地、过载、短路、过电压、欠电压、 中，源侧断零及缺相等进行保护，也可对人身触电危险提供间接接触保护。
采用微处理器智能化数字控制电路，可实时进行信号处理和智能控制，具有通信功能的智能化漏电断路 器。是城乡低压电网选用的理想产品。

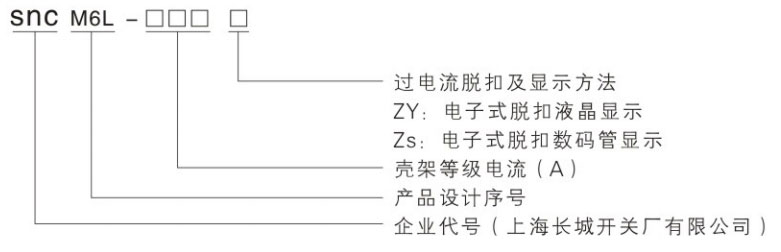

型号及其含义

主要功能和特点

采用微处理器智能化数字控制电路，实时进行信号处理和智能控制。

剩余电流保护，过压保护，欠压保护，缺相保护，特波保护，电源侧断零保护，档位可在线整定，具有重合闸功能。

额定电流可调，且不受环境温度影响;过载长延时、短路短延时、短路瞬时三段保护，采用电子式过电流脱扣，与电源电压无关。

具有通信功能，可实现遥信、遥测、遥控、遥调。测量、采集线路剩余电流、三相变压、负荷电流数据并实时显示和储存备查。保护功能及参数设置可在线设置。

具有高分断能力，保证线路短路保护的可靠性。

具有剩余电流自动跟踪定档功能，可实时监测跟踪线路剩余电流，自动调节档位保证产品的投运率和可靠性。

具有告警功能，方便用户检测线路，提高投运率；剩余电流达到一定数值(可根据用户要求设定，默认为450mA)或额定电流过载，红色告警灯会闪烁，可以及时提>醒用户，保障线路安全。

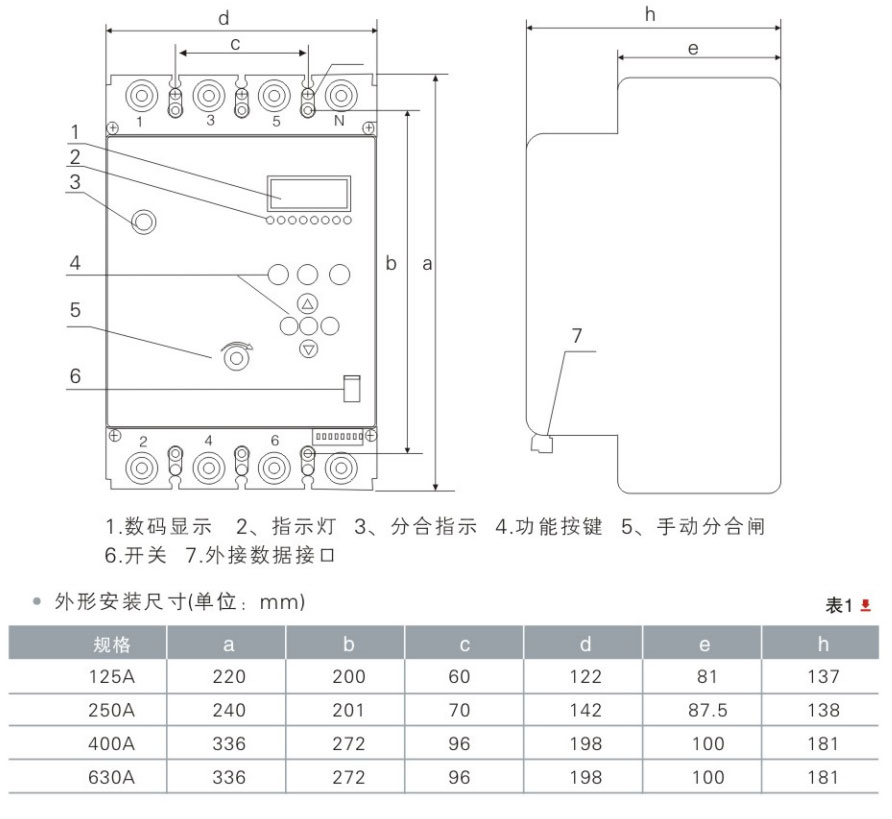

面板功能即外形、安装尺寸

正常工作条件

环境温度：-20℃~+40℃；

相对空气湿度：最湿月的平均湿度不超过25℃时，该月的月平均最大相对湿度不超过90%，在高海拔地区使用时，应降容使用，建议每升高海拔1000米，隆低容量10%；

海拔不超过：2000m；

污染等级：Ⅲ极；

安装等级：Ⅲ；

安装场所的外磁场在任何方向不超过地磁场的5倍；

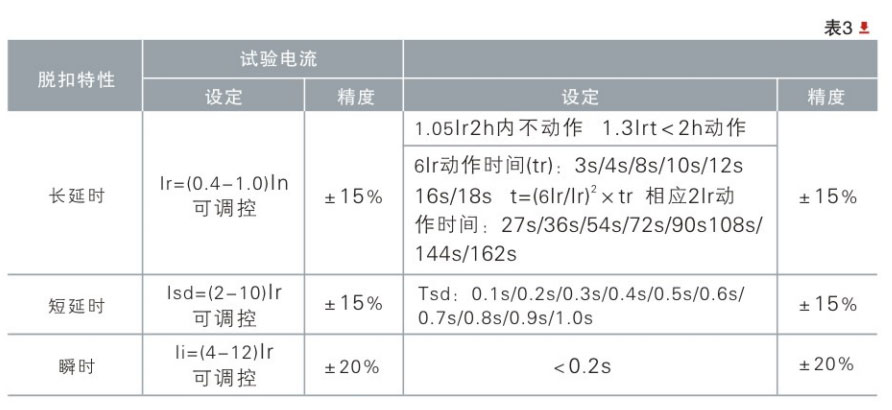

主要技术参数

产品符合标准GB14048.2

注：lr为整定电流；tr为长延时保护设定时间；Isd为延时电流整定值；Tsd为短延时脱 扣时间整定值；li为瞬时保护电流整定值。

安装与功能试验

安装前，必须检查漏电断路器是否处于分闸状态，辅助电源开关应处在“关”的状态。

漏电断路器应垂直安装，用螺钉通过安装孔固定。

用户根据负荷选择合适的导线，把主电路导线接入漏电断路器(须配接铜接头)。

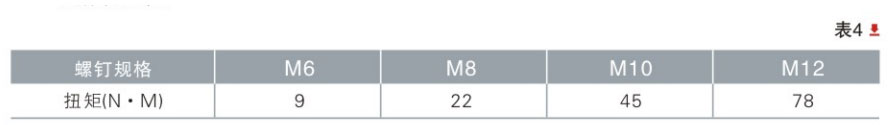

漏电断路器的上接线端为主电路的电源端，下接线端为出线端。电源中性线(零线)必须接在漏电断路器上对应的“N”端子，接线端子固定螺钉的扭矩应不小于下表所规定值:

按规定进行安装、接线完毕后，打开辅助电源开关，可对漏电断路器送电。然后对漏电断路器功能进行设定。

漏电断路器合闸操作：
a)如果漏电断路器处于断开状态，通电后漏电断路器会自动合闸；
b)若漏电断路器处于断开位置不能自动重合闸(如闭锁、过电流、短路跳闸后)，请按操 作面板上的“合闸”按键，这时“状态”灯会闪烁，经过20-60s电断路器应能自动 合闸；
c)用内六角扳手顺时针转动“手动分合闸”装置，即可使漏电断路器合闸；

漏电断路器分闸操作：

a)按动“分闸”按键，漏电断路器即跳闸，并关闭辅助电源开关；
b)按动“试验”按键，漏电断路器即跳闸，(会有一次自动重合闸)；
c)短接外接端子“4、5”的2个端子，漏电断路器即跳闸；
d)用内六角扳手顺时针转动“手动分合闸”装置，即可断开漏电断路器。

按“试验”按键，漏电断路器应跳闸，并在60s内自动重合闸。当重合闸5s后再按动试 验按键，又会跳闸并有重合闸。若合闸后，在5s内紧接着按“试验”按键或其它原因 发生漏电跳闸时，漏电断路器将跳闸并保持自锁状态，不再有自动重合闸。

当线路剩余电流超过漏电断路器整定的剩余动作电流值时，电断路器应立即跳闸， “漏电”灯亮，“状态”指示灯闪烁;并有一次重合闸，如合闸后剩余电流仍超过整 定值，则再次跳闸并自锁，“漏电”、 “状态”指示灯亮，不再自动重合闸。
过电流短路跳闸，“状态”、“电流”指示灯亮，这时没有自动重合闸。

由于欠电压、过电压或缺相跳闸时，漏电断路器“状态”“电压”指示灯亮，表示电 源电压不正常，必须使电源电压恢复正常后，漏电断路器自动合闸，恢复正常运行。 漏电断路器具有电源侧零线断线保护功能，在电源侧零线断线后如果出线侧负载不平 衡时，出线侧相线对零线间的电压变化较大，此时漏电断路器即跳闸，从而减少因电 源侧零线断开造成某相电压升高而损坏用电设备的事故。

进行带龟检查线路漏电，需启用“告警”功能时，如果线路漏电超过漏电断路器设定 的动作电流值，则告警灯闪烁。检查完毕，应及时将告警功能关闭，恢复漏电超限跳 闸保护功能。此功能的启用，必须经供电管理部门批准后方可使用!
如果要停电检修线路时，必须先使漏电断路器分闸，并关闭辅助电源开关。

漏电断路器有外接分闸、合闸控制接线端子，可对漏电断路器远程分、合闸控制。在 漏电断路器通电情况下短接或断歼外接接线端子的4、5端子(或3、5端子)，即可 分、合断路器。注意:外接控制接线端子为有源端子，每台漏电断路器的外接端子只 能单独开关控制，不得接入任何电源。

漏电断路器有外接遥信功能和红外遥控功能、防雷模块(用户订货时选择)。

显示和设置

状态指示灯

“运行”指示灯：漏电断路器运行状态指示灯。该红灯只要线路板通电，它就应是一 直闪烁的，表示线路板控制器系统运行一常。

“状态”指示灯：漏电断路器分、合状态指示灯。该红灯灯恒亮时，电断路器处于 断开状态;该红灯熄灭时，漏电断路器处于合闸状态;该红灯闪烁时，漏电断路器处 于在合闸状态。

“告警”指示灯：该红灯恒亮时，漏电断路器当前无漏电保护功能，如该灯闪烁时，说明剩余电流(剩余电流达到450mA。也可按要求定制)或负荷电流超过整定值(lr)。

“漏电”指示灯：该红灯亮时，表示数码管显示的参数为剩余电流类型;

“电压”指示灯：该红灯亮时，表示数码管显示的参数为电压类型;

“电流”指示灯：该红灯亮时，表示数码管显示的参数为电流类型;

“设置”指示灯：该红灯亮时，表示进入参数设置或功能设置状态;

“通讯”指示灯：通讯状态指示灯;

显示面板说明:

“试验”键：漏电断路器正常运行，告警功能未启用，可进行剩余电流自检试跳功能操作。

“合闸”键：漏电断路器在分闸状态时，按此键实现开关自动合闸功能：在参数和功能设置状态下，按此键可复位到正常运行状态。

“分闸”键：漏电断路器在合闸状态下，按此按键实现开关自动分闸功能。
“▲”键：自检记录查询：设置状态下，对菜单上翻或数据的“增”操作。
“▼”键：功能项开启或关闭的设置；设置状态下，对菜单下翻或数据的“减”操作。
“◀”键：跳闸记录查询：设置状态下，对菜单下翻或数据的“减”操作。
“确定”键：参数数据的设置：设置状态下，设置数据的保存操作。
“▶”键：漏电断路器参数设置基本信息的查阅；设置状态下，对菜单上翻或数据的“增”操作

“开关”：置为“开”状态，数码管显示，漏电断路器保护功能开启；置为“关”状态，数码管无显示，漏电断路器只有过电流保护的部分功能，无其他保护功能。

“分合指示”：漏电断路器在合闸状态下，指示盘显示红色“合”字：漏电断路器在分闸状态下，指示盘显示绿色“分”字

“手动分合闸”操作指示：为手动分、合闸操作。在漏电断路器合闸或分闸状态下，将内六角手柄插入操作孔中，顺时针扳动内六角手柄分闸或合闸

界面显示状态

控制器显示状态分为：正常运行状态、故障指示状态

正常运行状态

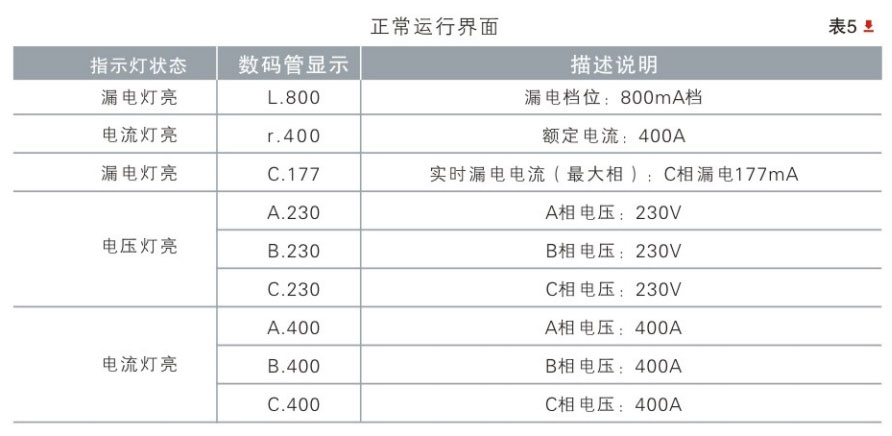

正常运行状态是指漏电断路器在没有故障及报警状态下，漏电断路器合闸运行时数码 管与指示灯的状态内容。在正常运行状态下，运行灯闪烁，其它灯轮显，数码管轮显，见表5。

故障指示状态

故障指示状态指漏电断路器跳闸后控制器显示的信息界面，故障指示状态显示界面 可为操作人员提供跳闸原因和操作方法等信息，方便用户使用。

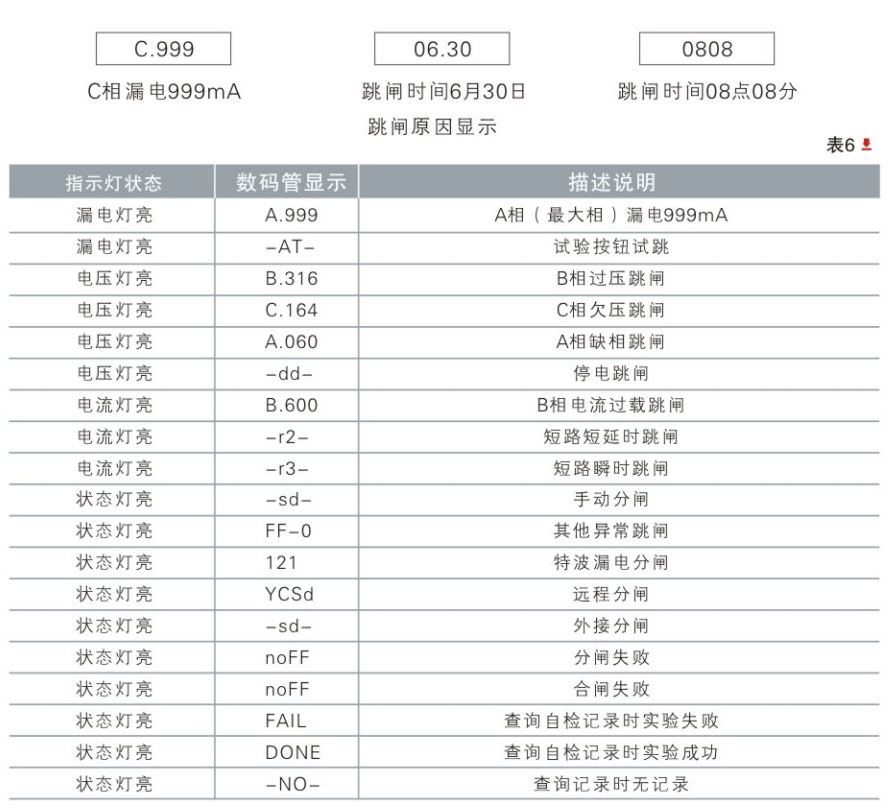

故障状态时：运行灯闪烁、状态灯亮，数码管显示跳闸原因代码。在轮显或者跳闸信息界面，按“◀”键，查阅跳闸记录，左右键选择上几次的跳闸记录，右键递增， 左键递减，上下键显示跳闸原因和跳闸时间，最多查阅64次跳闸信息。

参数设置信息查询

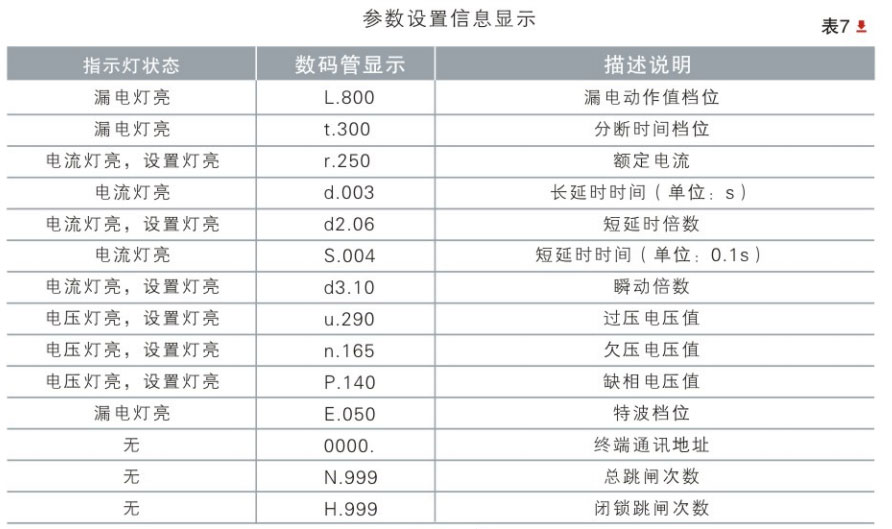

在数码管轮显状态下，按“▶”键，每按一次依次显示如表7

自检记录查询

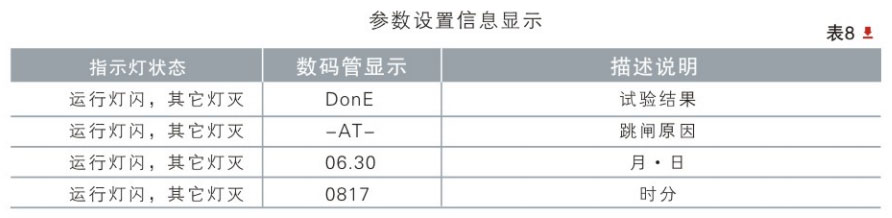

按“▲”键，进入自检记录查询状态，上下键选择第一屏显示自检成功(DONE)或者自检失败(FAIL)，第二屏显示按键试跳(-AT-)或者定时试跳(-ds-)或者远程试跳(YCFD)， 第三第四屏显示发生时间，左右键选择跳闸原因，最大查询10次。

功能设置

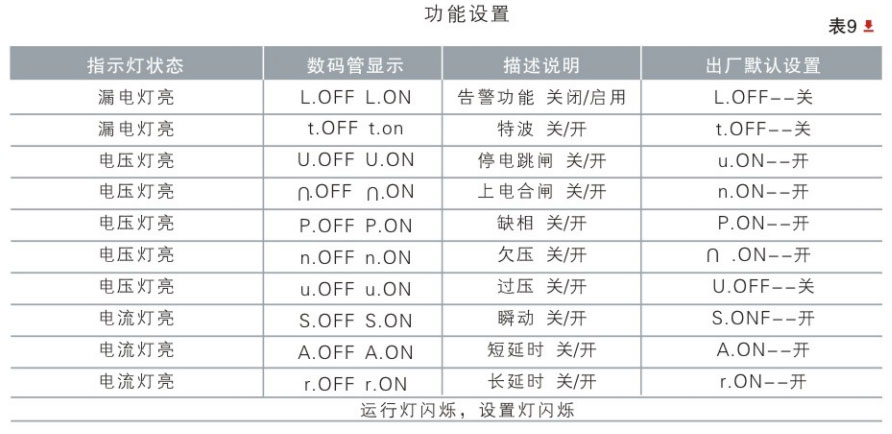

按“▼”键，显示界面如表9，再按“▶”和“▼”键，到所需界面，再按“确定”键，即可选取所需功能项的开启或关闭。

参数设置

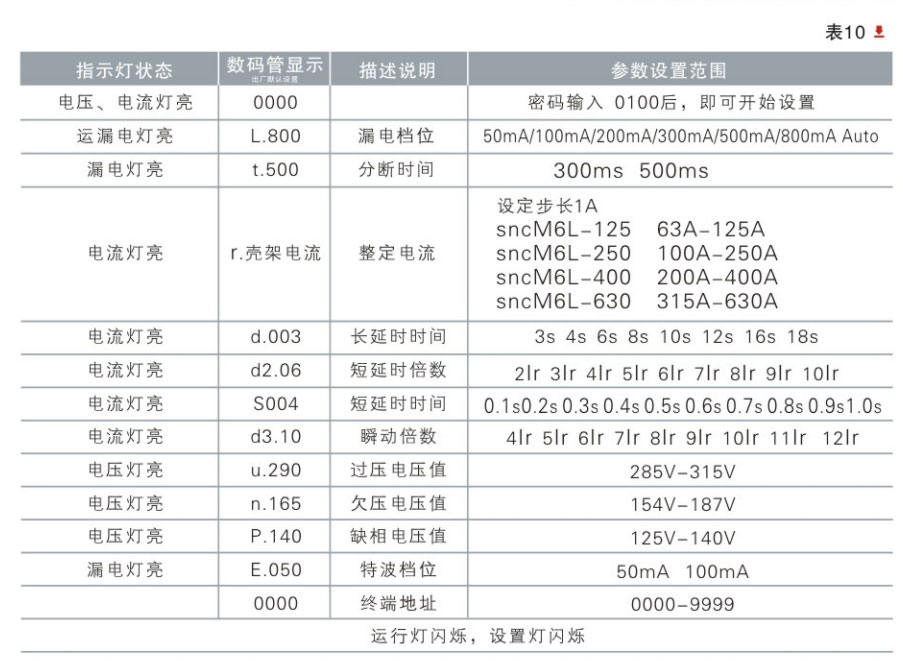

按“确定”键，按左右键( ◀ ▶ )显示各项功能，上下( ▲ ▼ )显示各功能参数，在所需参数界面按“确定”键，即可设置所要的参数。

外接端子和其它设置
外接端子1、2为遥信接口(该功能需要用户在下单前申请):4、5短接分闸，3、5短接 合闸:6、7分别为485A和485B接线端子。时间校正、数据清零、通讯规约等其它功能的设置已在公司内部设置完成。

自动跟踪定档功能
漏电断路器可合理根据天气变化和部分自然因素影响所引起线路剩余电流变化，而自动 确定适当的动作值档位，即漏电断路器能自动跟踪线路的实际剩余电流，根据其大小自 动确定剩余电流档位，并根据线路中剩余电流的变化自动调升或降低档位。

自动跟踪功能的启用，主要是有利于提高对供电线路剩余电流的安全保护性能，提高剩 余电流保护装置的投运率和可靠性。具体操作方法是在“参数设置”项的“漏电档位” 项，打开到“Auto”项并确认，自动跟踪功能即启动。要退出自动跟踪功能，只要在 “漏电阈值”项，选取其它漏电档位，即退出。自动跟踪档位:50mA、100mA、200mA、300mA、500mA、800mA

剩余电流自动跟踪换挡条件:自动下调档位条件:在线剩余电流IA小于0.5IAn，且持续2分钟。

自动上调档位条件:在线剩余电流 IA大于0.5IAn小于0.75IAn，且持续1分钟。

特波保护

国家相关标准中“将流过人体的电流称为:接触电流”，接触电流是漏电电流的一种， 但又和漏电电流不同，是一种非正弦、非线性电流波形。特种波形保护功能的特点是把 人、畜直接接触电击时所发生的对地电流，用数字电路对这类波形进行分析辨认，在相 当程度上起到了保护人、畜生命安全。

在不同的情况下，这一直接接触电击的波形又是相当复杂的。我们公司联合专业科研单 位经过二十余年的研发，掌握了各种波形的变化规律，解决拒动和误动的难题，在保证 投运率的基础上，使产品的可靠性、安全性得到较大的提升。

用户可根据需求开通或关闭特波保护功能，亦可调整特波保护动作值的大小，具体操作方法是在“功能设置”项的“t.OFF t.ON”和“参数设置”项的“E.050 E.100”， 按“▲  ▼”上下键调整所需数值。然后按“确定”键即可。

特波保护动作值:< 50mA 或 100mA可调；

特波保护动作时间:<0.15S；

敬告用户

在安装使用前必须认真阅读使用说明书，并确认型号、规格是否达到线路要求。

漏电断路器对相线与相线、相线与零线之间发生的漏(触)电不能保护。

剩余电流动作断路器的“L.ON”功能启用，即剩余电流动作保护功能退出，此“告警”功能必须经供电管理部门批准后方可启用

漏电断路器以后的零线不能重复接地，被保护线路的任何线不能与其它线路混用。原有的用电设备保护接零必须撤除，改为保护接地

接入漏电断路器的接线端子必须是铜接头，禁止铝导线直接与接线端子连接。

通讯接口在接线时应注意插头与接线端口匹配且方向一致，切勿接反。

由于使用错误、自行改装及不适当的维修;超过标准规范的要求使用;摔落及安装过程中发生损坏;地震、火灾、雷击、异常电压其它天灾及二次灾害等原因。我公司可负责 维修，费用用户自理。

在用户遵守保管和使用条件情况下，从我公司发货之日起，不超过18个月，电断路器合格证完好，产品因制造质量问题而发生损坏或不能正常使用时，我公司负责无偿维修或更换。

漏电断路器正常使用中，可根据GB13955-2005《剩余电流动作保护装置安装和运行》的要求，定期、不定期的按试验按钮进行试跳并记录。

通信

具有RS485接口，技术要求按电力行业标准《剩余电流动作保护器通信规约》执行。电断路器与外部设备有数据的传送和接收时，“通讯”指示灯会亮或闪烁。

本产品由上海长城开关厂有限公司和浙江省机电设计研究院有限公司联合研制。
