适用范围

SnCM1L系列漏电断路器(以下简称漏电断路器)是本公司综合采用国际先进技术设 计、开发的新型漏电断路器之一。适用于交流50/60HZ，额定工作电压至400V，额定工 作电流16A至630A的配电网络电路中作为漏电保护之用，也可用来防止因设备绝缘损 坏，产生接地故障电流而引起的火灾危险。并可用来分配电能和保护线路及电源设备免 受过载、短路等故障的损坏，亦可作为电动机的不频繁起动及过载、短路保护。

该漏电断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及 剩余动作电流可调节等特点，同时可带报警触头、分励脱扣器、辅助触头等附件，是用 户使用的理想产品。

漏电断路器可垂直安装(即竖装)，亦可水平安装(即横装)。

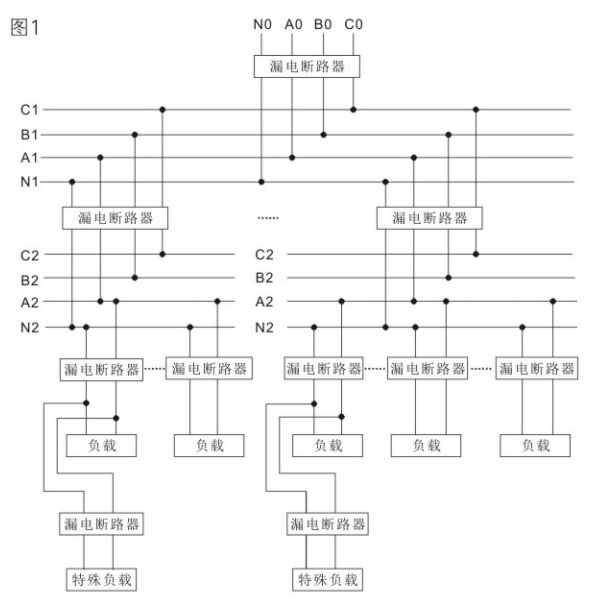

SnCM1L系列漏电断路器分级保护配合结构图(见图1)

以第一级保护漏电断路器额定电流为225A为例:

本产品符合GB14048.2、IEC60947-2标准。

• 第一级保护

  连接导线：铜芯塑料绝缘导线截面积为50mm²；

  额定工作电流:250A；

  额定剩余动作电流:300mA~500mA；

  剩余分断时间:0.6s≤t≤0.8s；

  可选用的漏电断路器有：SnCM1L-250、400、DZ20LE-250；

• 第f二级保护

  连接导线：铜芯塑料绝缘导线截面积为4~16mm²；

  额定工作电流：125A、80A、63A、40A；

  额定剩余动作电流：100mA~300mA；

  剩余分断时间：0.2s≤t≤0.4s；

  可选用的漏电断路器有：SnCM1L-125、250、DZ20LE-160；

• 第三级保护

  连接导线：铜芯塑料绝缘导线截面积为1.5~4mm²；

  额定工作电流：40A、32A、20A；

  额定剩余动作电流：300mA或更小；

  剩余分断时间：t≤0.1s或更小；

  可选用的漏电断路器有：SnCM1L-125、250、DZ20LE-160；

• 第四级保护

  连接导线：铜芯塑料绝缘导线截面积为1~2.5mm²；

  额定工作电流：32A、20A；

  额定剩余动作电流：10mA或者更小；

  剩余分断时间：10mA或更小；

  剩余分断时间：快速动作型；

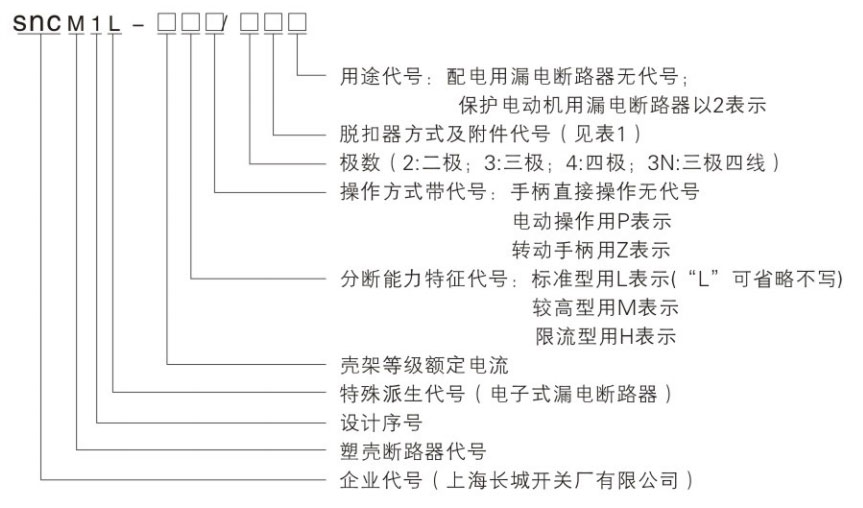

型号及其含义

正常工作条件

污染等级:3；

安装类别:Ⅲ；

周围空气温度上限为+40℃；

周围空气温度下限为-5℃；

周围空气温度24h的平均值不超过+35℃；

海拔:安装地点的海拔不超过2000m；

大气条件:

大气相对湿度在周围空气温度为+40℃时不超过50%:在较低温度下可以有较高的 相对湿度;最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露；

外磁场:漏电断路器安装场所附近的外磁场在任何方向不应超过地磁场的5倍；

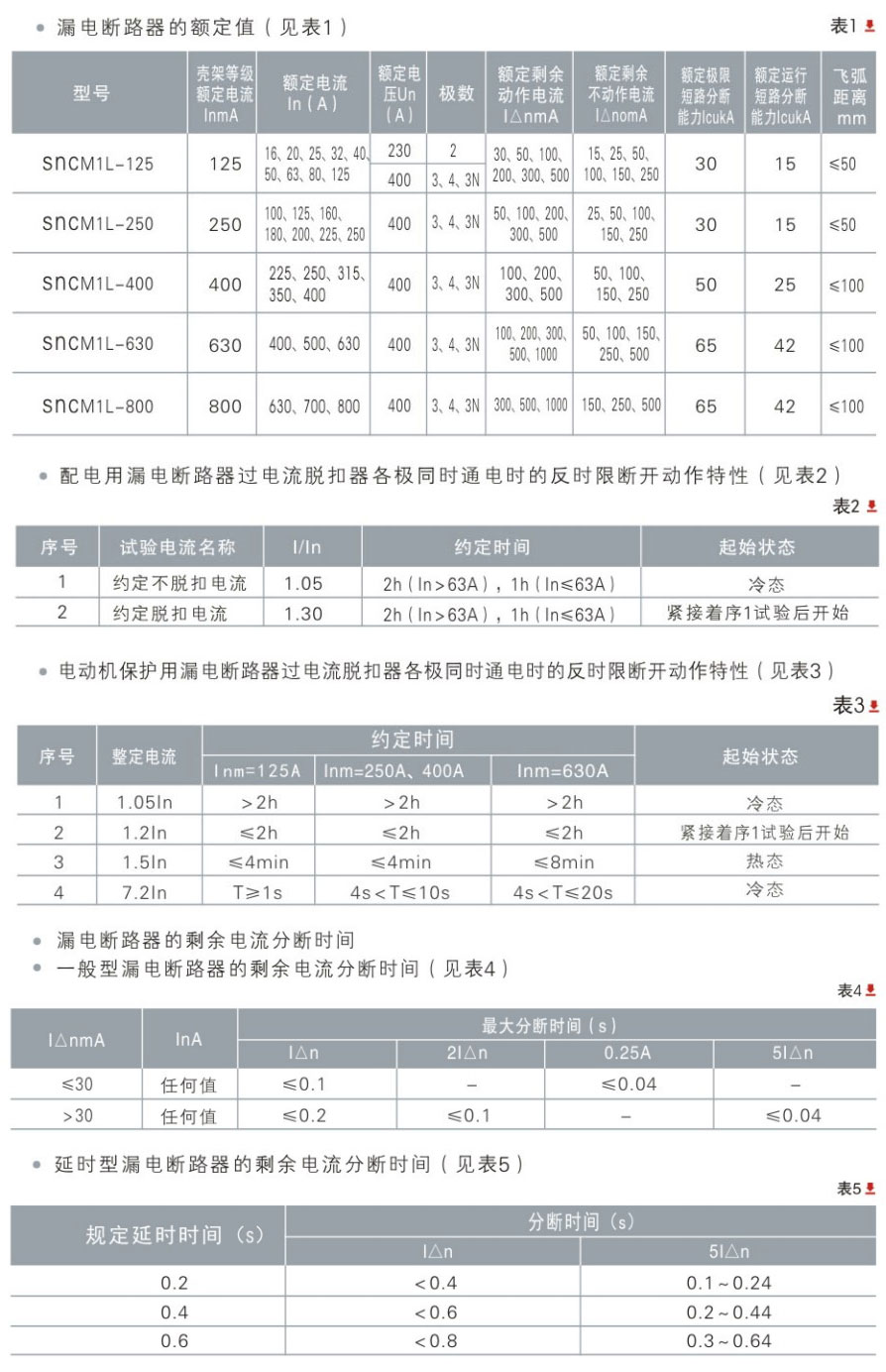

主要技术参数

配电用漏电断路器的瞬时动作特性整定为10le+20%，电动机保护用漏电断路器的瞬时动 作特性整定为12ln±20%。

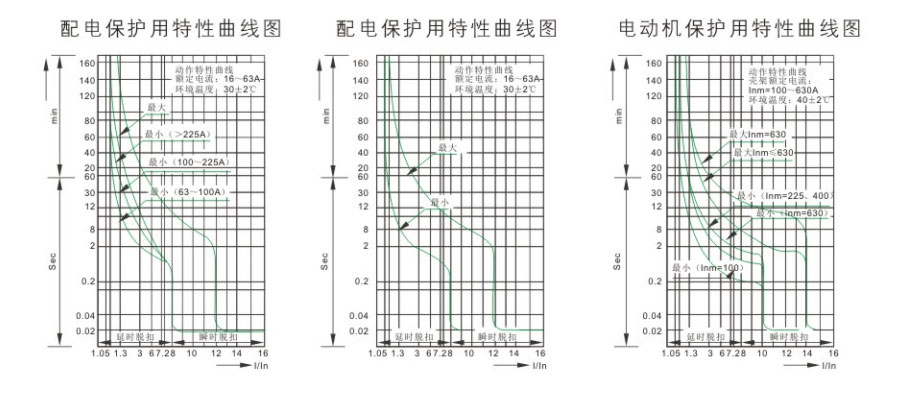

漏电断路器反时限保护特性曲线

结构与工作原理

本系列漏电断路器是电子式漏电断路器，主要由零序互感器、电子控制漏电脱扣器 及带有过载和短路保护的断路器组成，所有零部件都安装在一对塑料外壳中。

当被保护电路中有漏电或人身触电时，只要剩余电流达到整定动作电流值，零序互 感器的二次绕组的输出信号就触发可控硅导通，并通过漏电脱扣器使漏电断路器动作， 从而切断电源起到漏电和触电保护作用，工作原理图(见图2)。

当被保护电路出现过载或短路时，复式脱扣器完成延时或瞬时脱扣动作而使漏电断路 器动作，从而切断电源起到过载或短路保护作用。

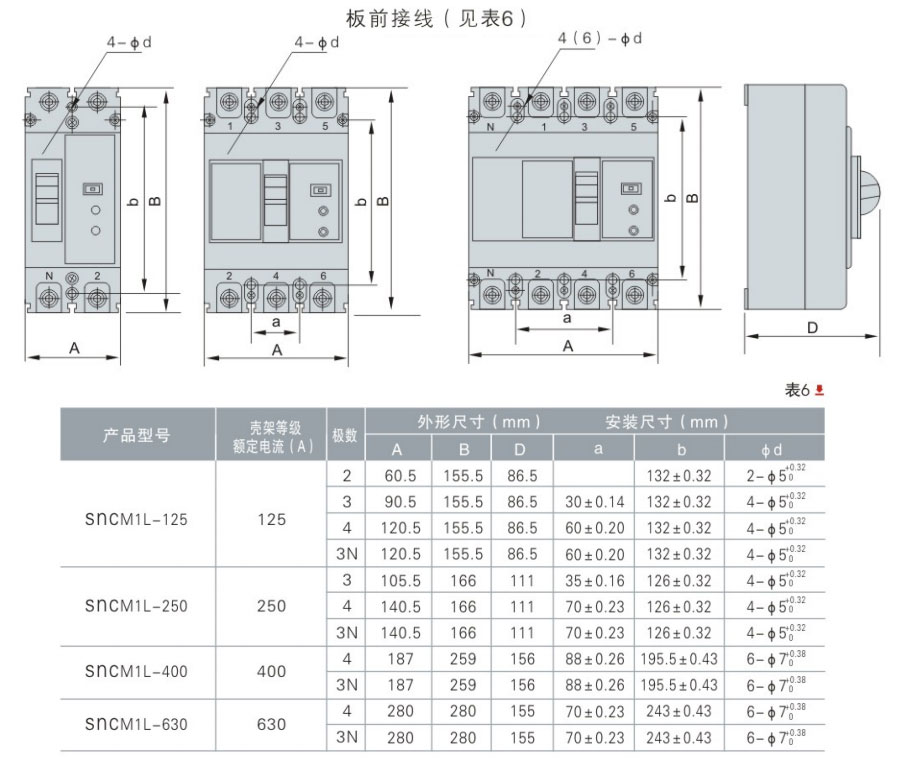

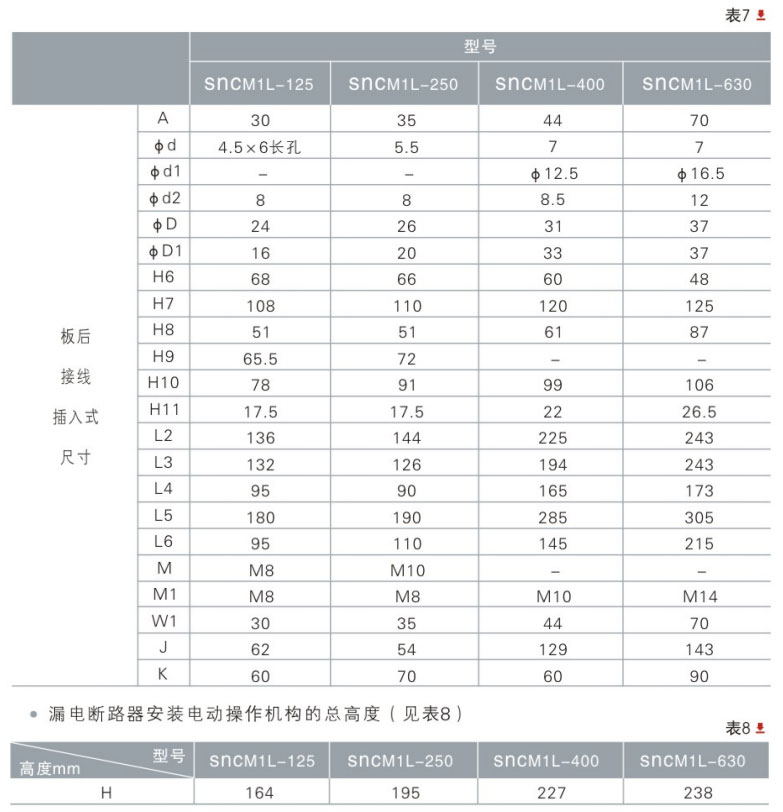

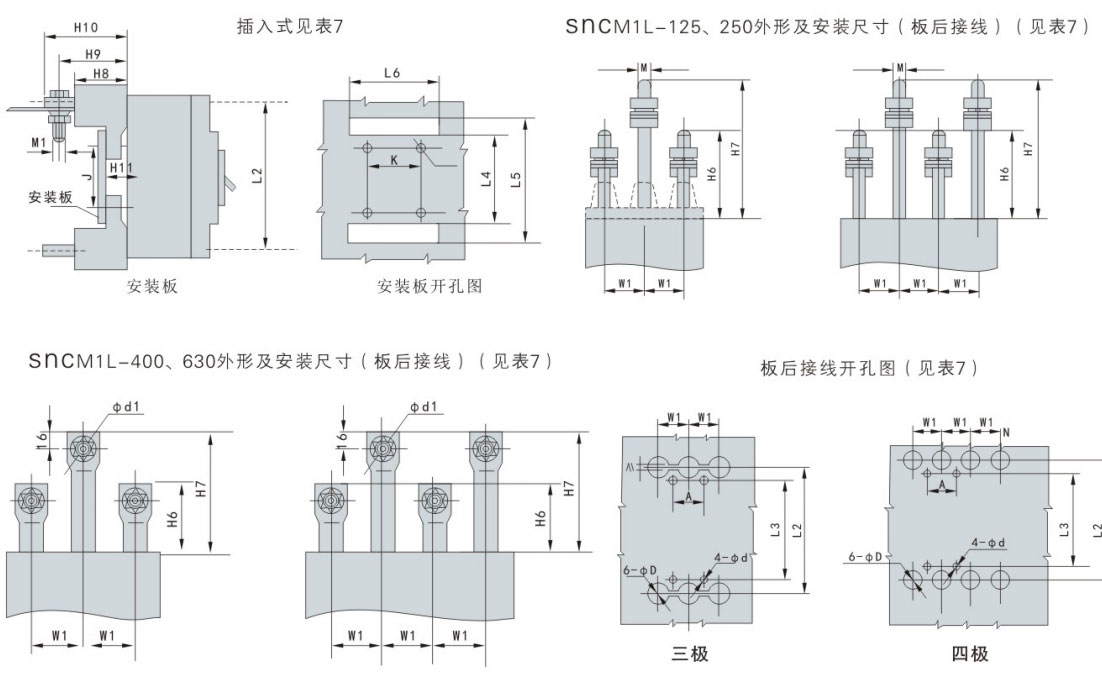

外形及安装尺寸

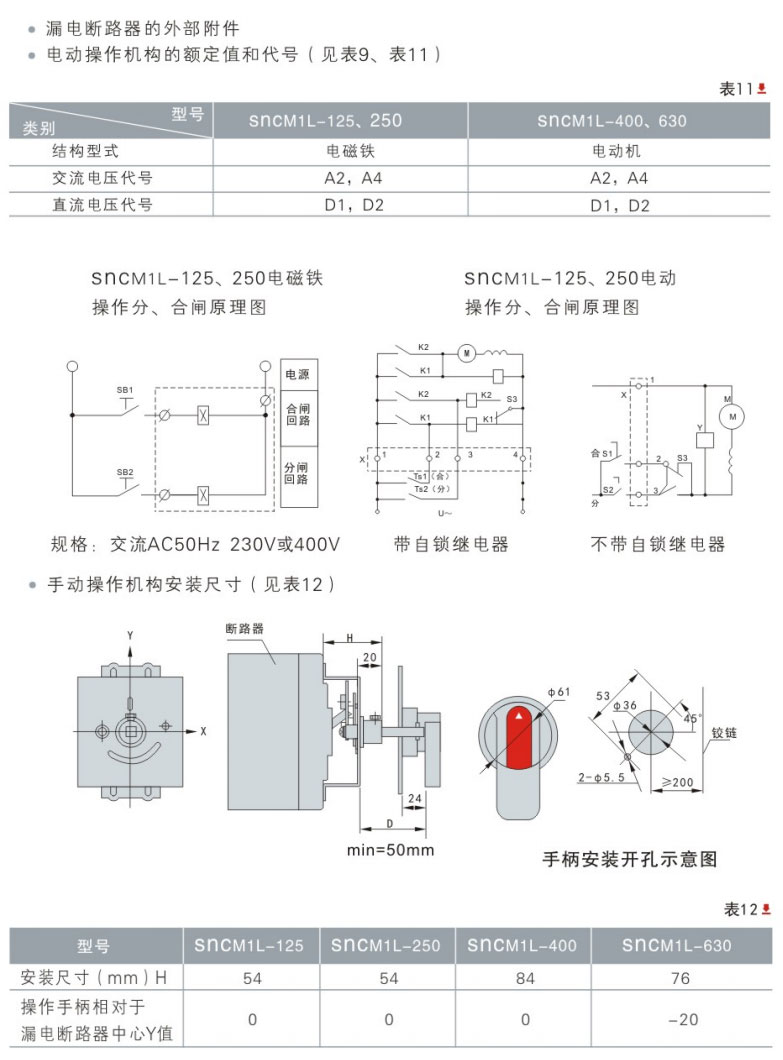

漏电断路器的内部附件和外部附件

漏电断路器的内部附件

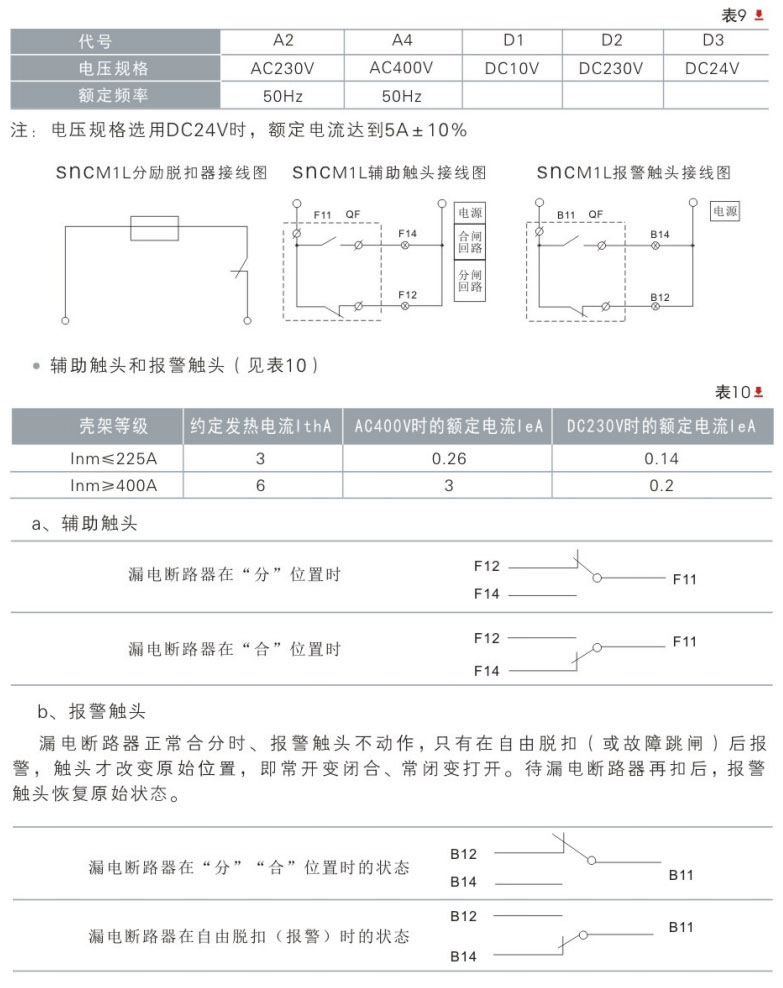

分励脱扣器：在70%~110%的额定电压下漏电断路器能可靠断开。额定值和代号(见表9)

选用原则

选择漏电断路器的额定剩余动作电流值时，应充分考虑到被保护线路和设备可能发生的 正常泄漏电流值，必要时可通过实际测量取得被保护线路或设备的泄漏电流值。

选择漏电断路器的额定剩余动作电流，应不小于电气线路和设备的正常泄漏电流的最大 值的2倍。

手持式的电动工具、移动电器、家用电器、插座、建筑工地用电器(额定电流不小于 100A)等设备接地有困难的应优先选用额定剩余动作电流为30mA或以下的漏电断路器。

单台设备可选用额定剩余动作电流为 30mA或以下的漏电断路器。多台设备(多支路)的 总保护应选用额定剩余动作电流为30mA或以上的漏电断路器。

安装在潮湿场所的电气设备应选取用额定剩余动作电流为30mA或以下的漏电断路器。

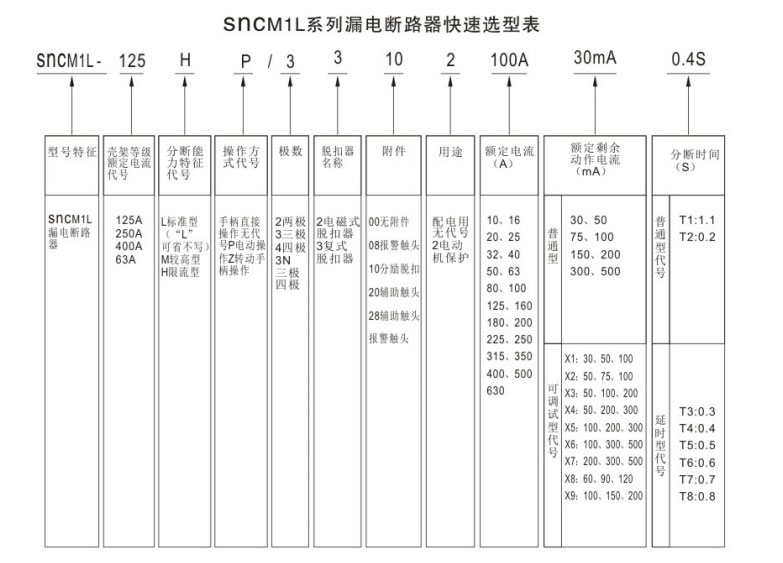

例：SnCM1L-125H/3N310  63A50mA  0.4S表示SnCM1L-125型配电保护用 漏电断路器，壳架等级额定电流100A，分断能力为较高型，三极四线，额定 剩余动作电流50mA延时型，分断时间<0.4S，复式脱扣器，带分励脱扣器。
