适用范围

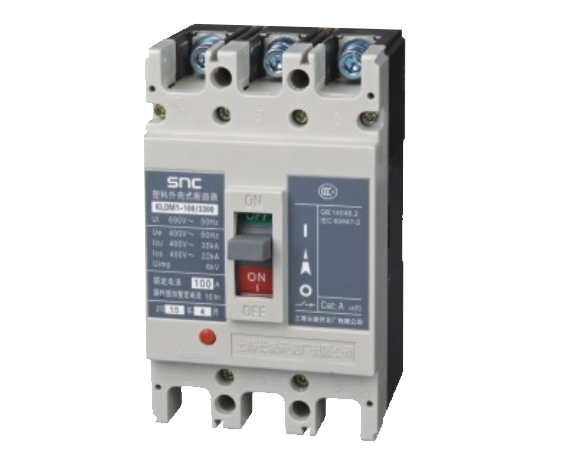

SnCM1系列塑料外壳式断路器(以下简称断路器)是本公司综合采用国际先进技术设计、开发的新型断路器之一。
该断路器额定绝缘电压800V，适用于交流50Hz或60Hz，额定工作电压至690V，额定工作电流从6A至1250A的配电网络电路中， 用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路 欠电压 保护。
该断路器具有体积小、分断高、飞弧短(或无飞弧)等特点，是用户使用的理想产品断路器垂直安装(即竖装)，亦可水平安装(横装)。
本产品符合GB14048.2、IEC60947-2标准。

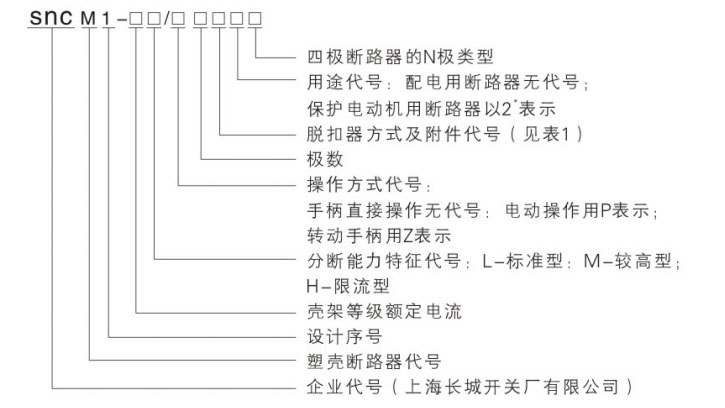

型号及其含义

注*:

四极产品中性极(N极)的型式分四种：

A型N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；

B型N极不安装过电流脱扣元件，且N极与其它三极一起合分:(N极先合后分)；

C型N极安装过电流脱扣元件，且N极与其它三极一起合分:(N极先合后分)；

D型N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；

注**:

正常工作条件

围空气温度：

周围空气温度上限为+40℃；

周围空气温度下限为-5℃；

周围空气温度24h的平均值不超过+35℃；

海拔：安装地点的海拔不超过2000m；

大气条件：

大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相

对湿度：最湿月的月平均最大相对湿度为90%，周围该月的月平均最低温度为+25℃

并考虑到因温度变化发生在产品表面上的凝露而采取必要的措施；

污染等级：污染等级为3极；

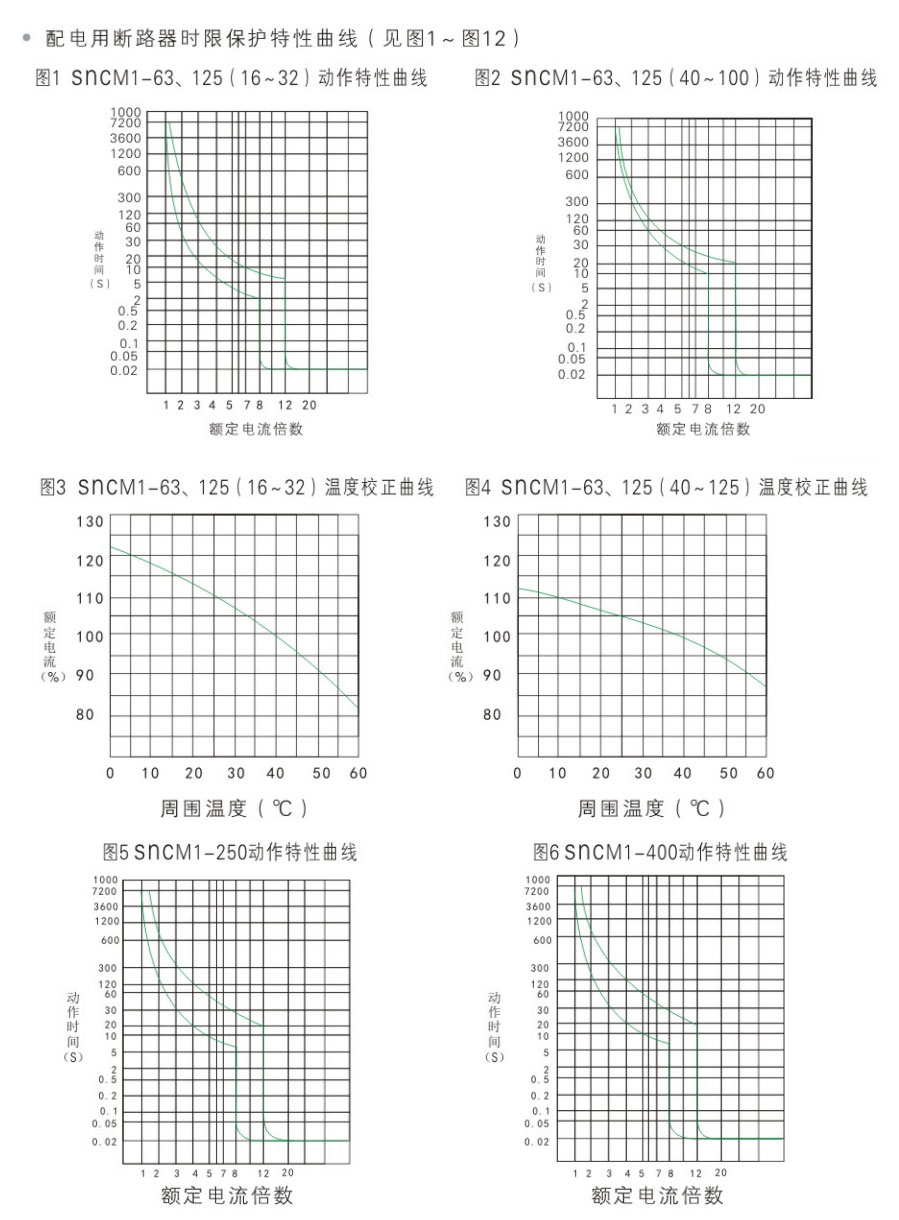

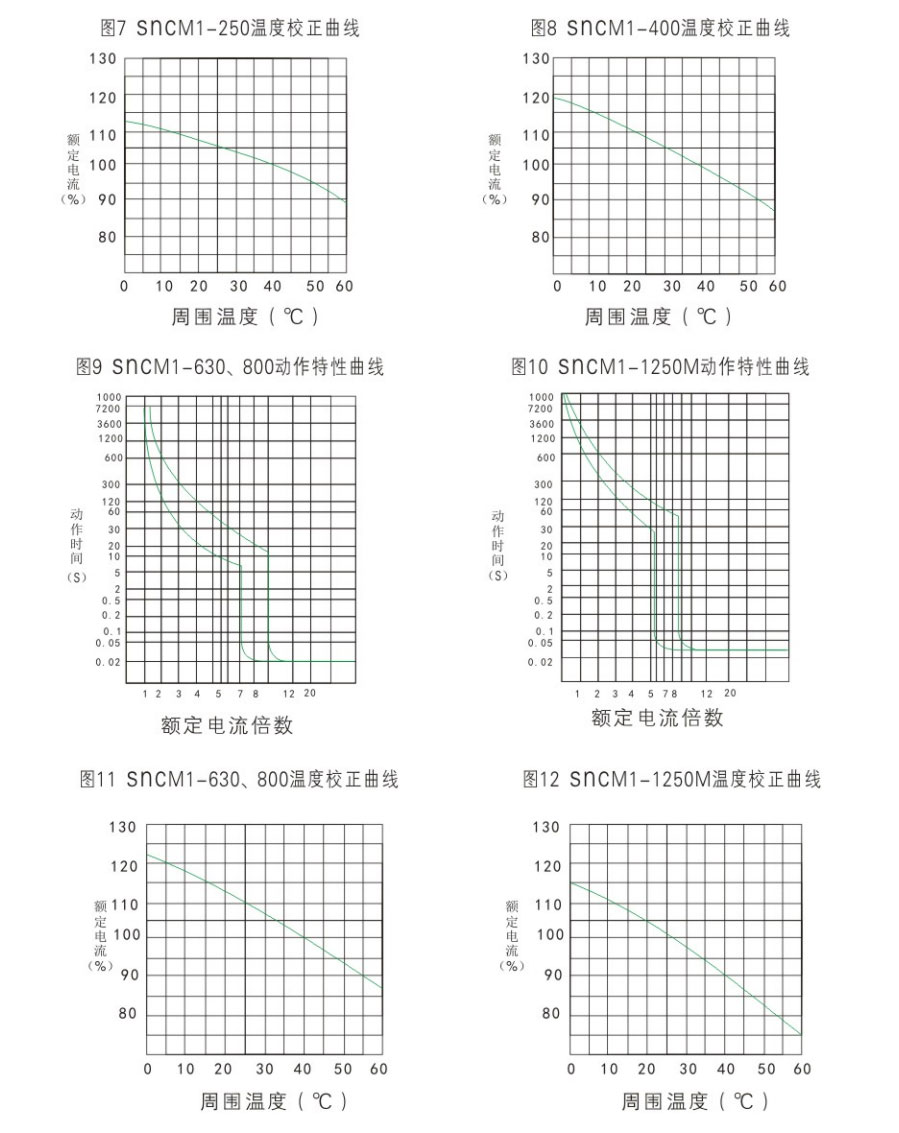

主要技术参数

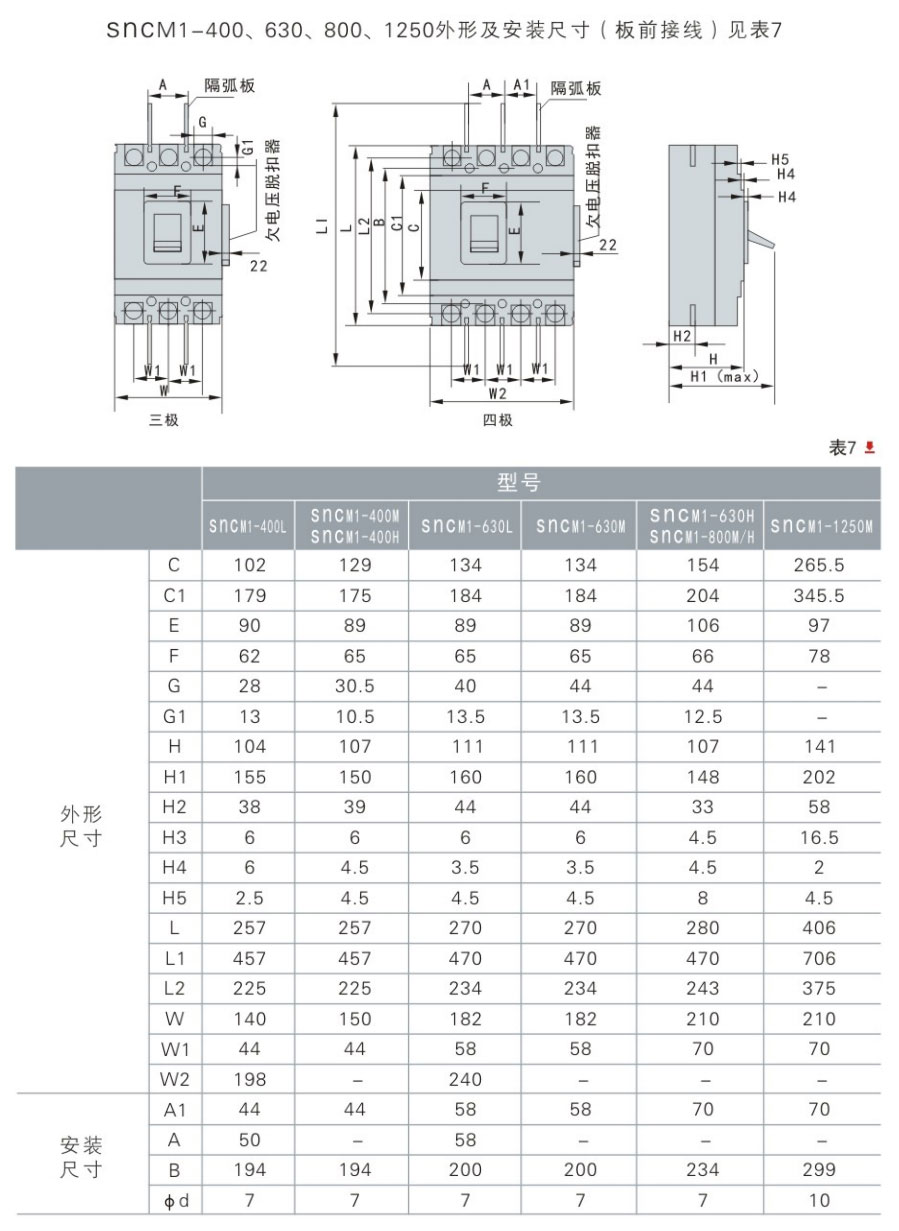

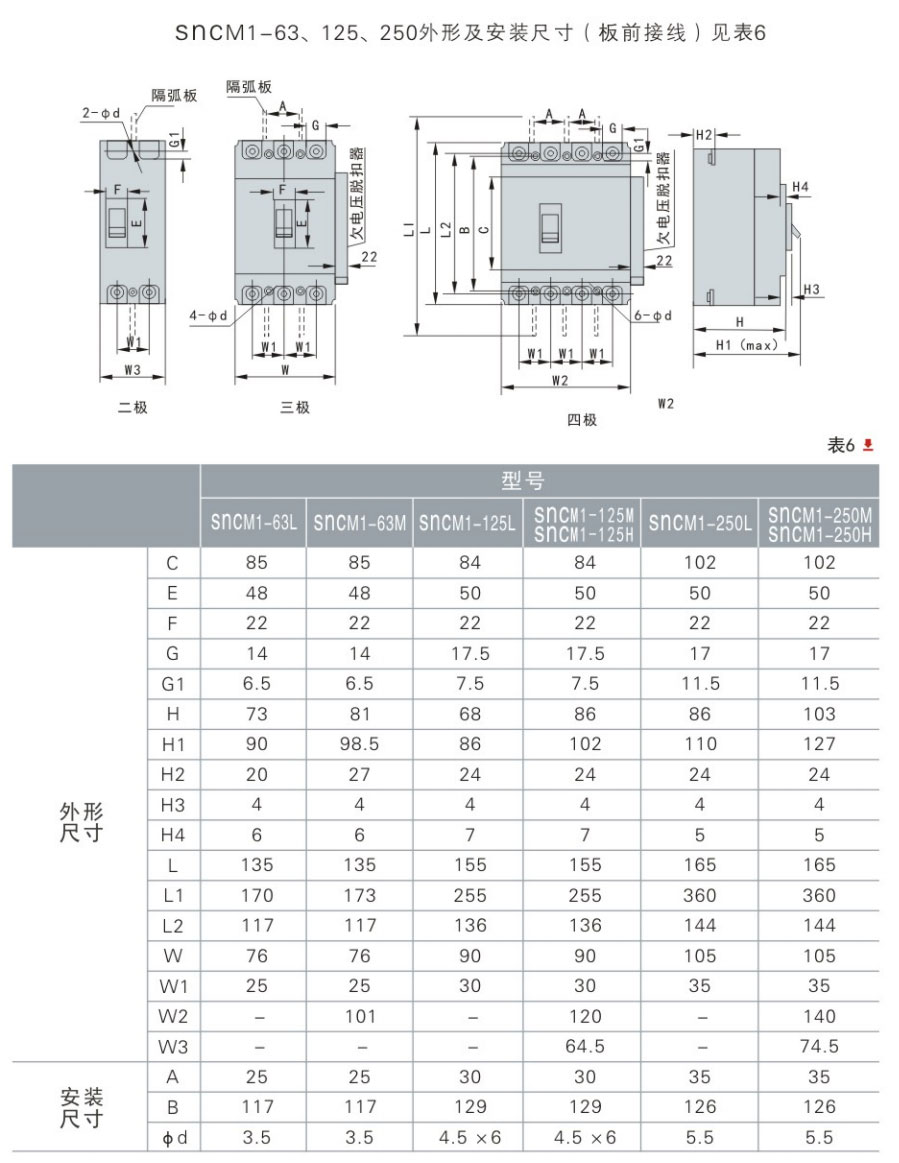

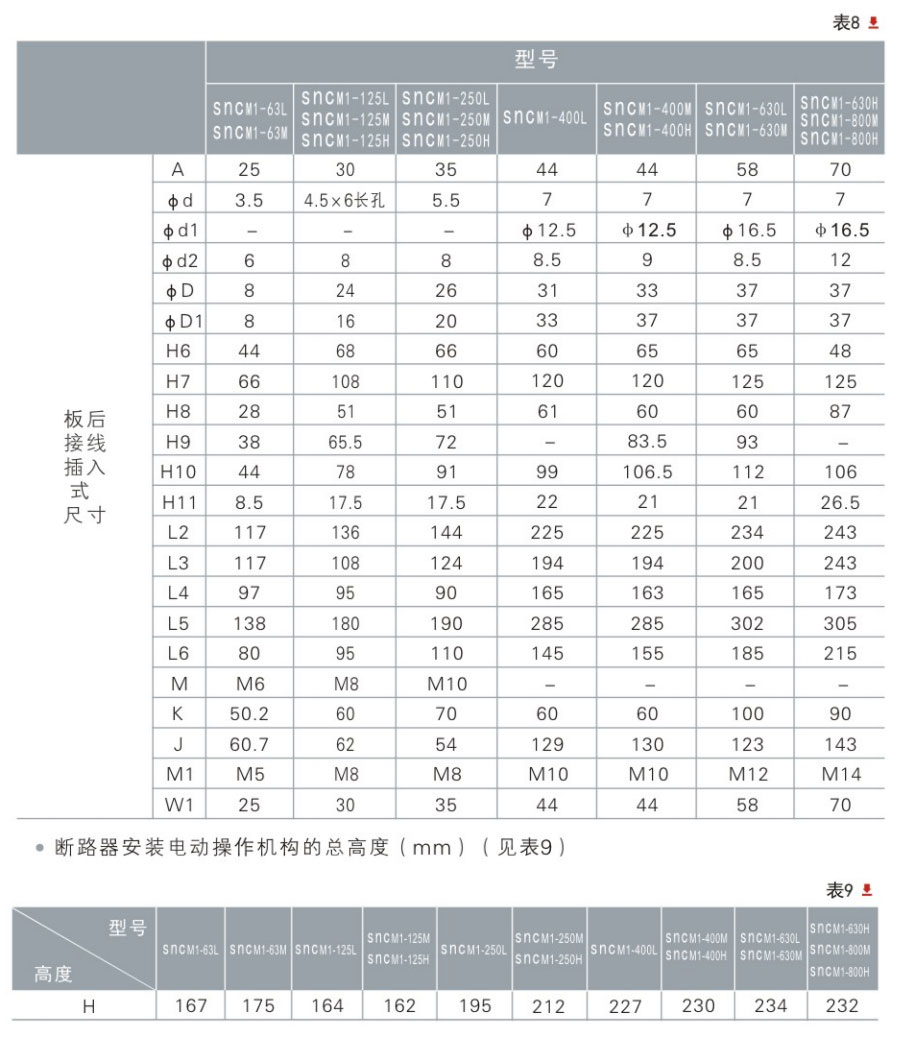

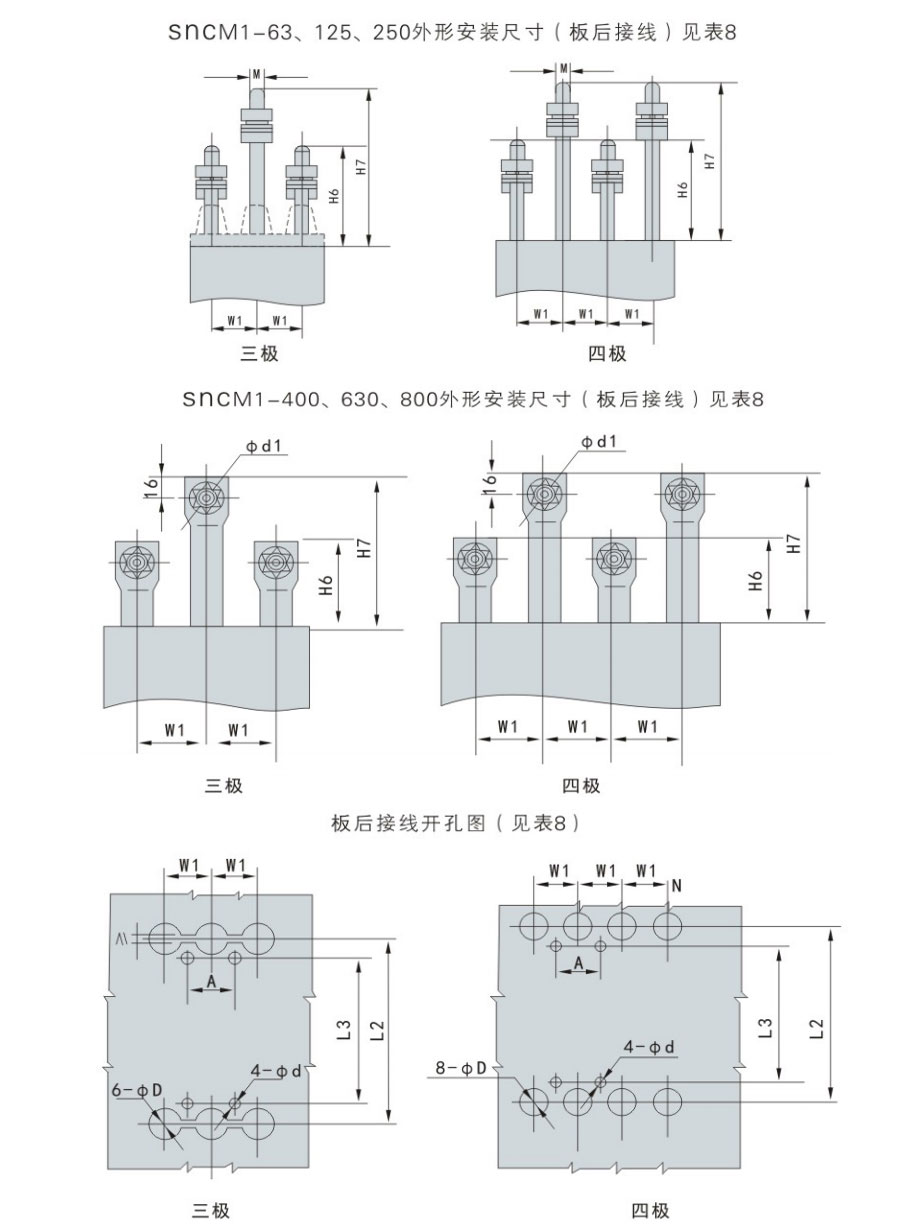

外形及安装尺寸
