适用范围

SnCJP、SnCJP1综合配电箱是根据国家农网建设、改造及设计部门的要求。本首 安全、经济、合理可靠的原则而设计的低压成套开关设备。其技术标准、技术规范、计量 单元的连接方案，按照《电能计量柜设计安装使用手册》进行设计并选用计量许可证、 生产许可证、进网许可证安全的系列优质产品，广泛适用于交流50Hz，额定电压380V的 配电系统，做为动力、照明及配电设备的电能转换、分配、控制、计量、补偿与保护之 用。本产品具有分断能力高，动热稳定性能好，电气方案灵活、系列性、实用性强、结 构新颖、防护等级高等特点。

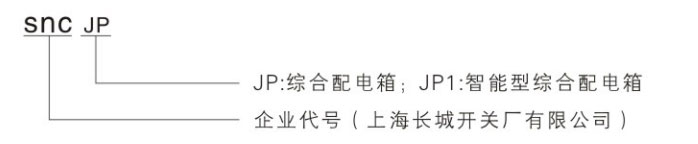

型号及其含义

使用环境条件

使用地点的海拔高度不得超过2000m；

产品安装时与垂直面的倾斜度不超过5℃；

产品应安装时在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；

周围空气温度不高于+40℃，不低于-25℃，24小时内平均温度不得高于+35℃，超过时需要根据实际情况降容运行；

周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度允许有较大的相对湿度，如+20℃时为90%，但应考虑到由于温度的变化可能会偶然产生凝露的影响；

用户有特殊要求时，可以与制造厂协商解决；

结构特点

防护等级1P43。

装置按三相五线制和三相四线制设计。

为适应供电提高功率因数的需要而设计了电容补偿功能。

为提高母线动热稳定能力和改善接触面的温升，装置全部采用TMY-T2系列硬铜母线，铜母线采用镀锡处理。

产品的主够架采用1.5m厚冷轧钢板或不锈钢折弯而成，构架采用部分焊接的结构型式，也可采用不锈钢双层专利隔热结构，主构架上均设有模数孔的立柱。

主线路方案

配电箱主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编。用户有不同方案时同制造厂家协商解决。

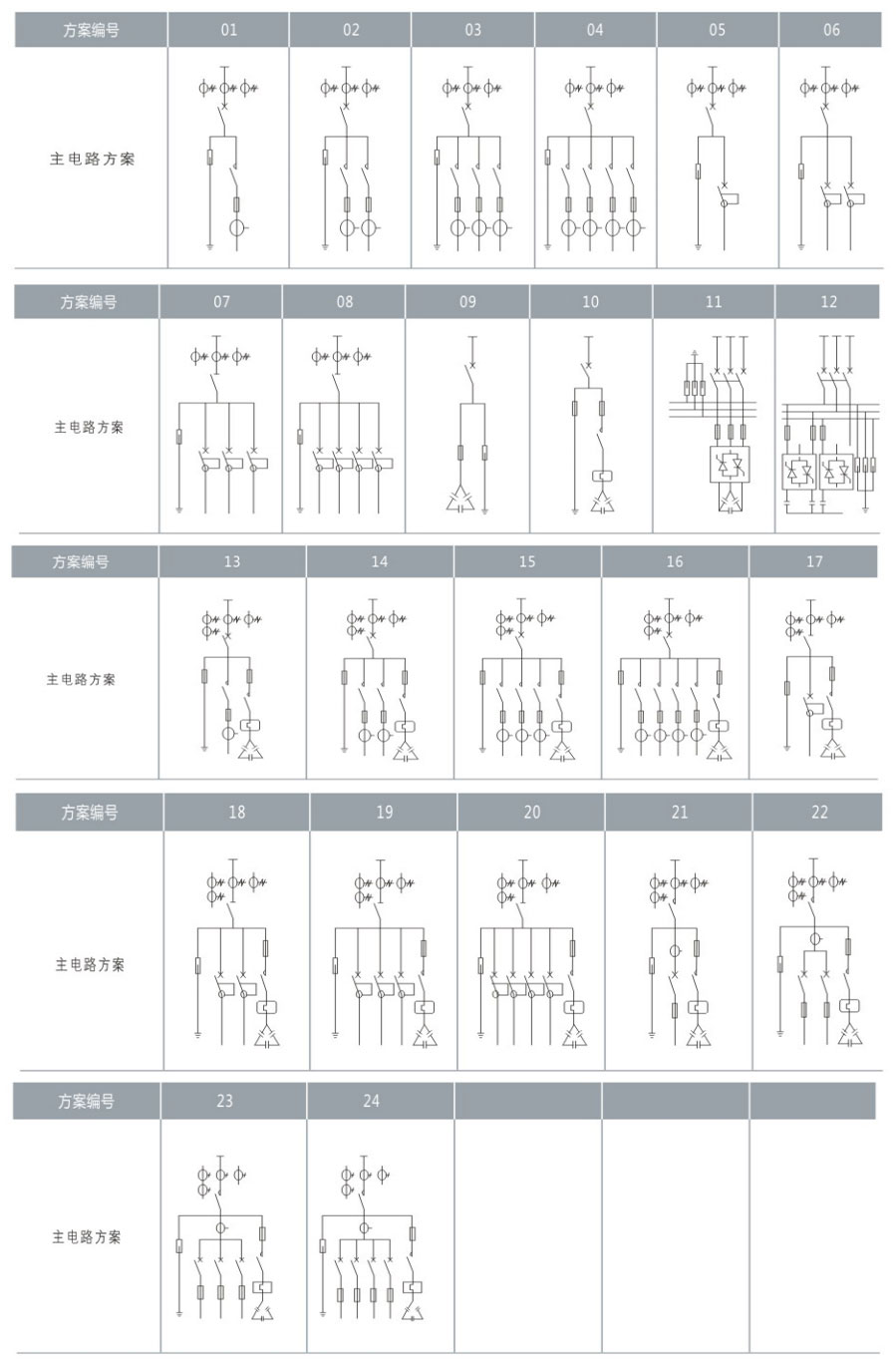

主电路方案

外形图

订货须知

订货时须注明

型号;

主电路方案图

立式、卧式;

箱体颜色;

其它与产品正常使用环境条件不符合的特殊要求;
