产品概述

SnCDX2透明电表计量箱采用新型环保工程塑料聚碳酸酯(PC)制造，具有绝缘性高、 透明性能好、抗紫外线、耐老化、耐酸雨、耐盐雾、耐低温、耐高温、抗冲击等性 能，并有良好的通风、防雨、散热等功能，正常使用寿命达20年以上。

采用集成化设计理念，将一到二十户各式电能表及整流器计量回路集装于一体化封 闭箱内，不仅占用空间小，易于安装和管理，而且能够阻止窃电行为。

箱体造型美观，比列均称、线条流畅，通过背部的预留螺栓孔可以方便、牢固地安 装在混泥土墙面上。箱内元器件结构紧凑，布局合理，线路走向顺畅明晰。箱盖通过挂 钩、专用螺丝及挂锁箱体互锁，只有电管人员借专用螺丝扳手和钥匙才可以开启。箱盖 晶莹剔透，且有读书放大功能，电管人员不需要开启便可直接看到箱内的各类异常现 象，从而提高排除用电中的安全隐患，从而实现“安全用电、预防为主”的管理目标。

自面世以来，以其独特的设计，新颖的工艺和先进的性能，受到越来越多的供电企业的青睐。

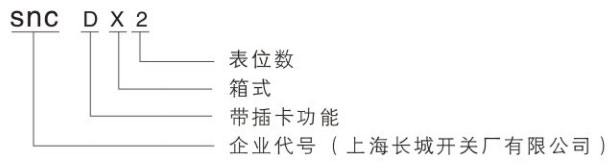

型号及其含义

使用环境条件

环境温度:-25℃~+80℃，并且24小时内平均温度不超过+35℃；

空气清洁，相对湿度大40℃时不超过80%，温度较低时允许有较高的相对湿度；

SnCDX2透明电表计量箱包括单项表箱和在箱表箱两大部分，适用于交流50Hz，额 定工作电压220V、380V、690V，额定工作电流10~225A的供电系统中，供单相电 能和动力电能的计量与控制管理；

主要技术参数

主母线额定电流ln：255A~10A；

主母线额定短时耐受电流lcw：3KA；

绝缘电阻：不小于20mΩ；

额定绝缘电压Ui：800V；

频率：50Hz或60Hz；

安全防护等及IP：34；

安装时请仔细检查电表箱各零部件的完好性；

电表箱应垂直安装，倾斜角度不得超过5°；

安装位置应选择无剧烈震动、冲击及不足以腐蚀电器元件的地方；

因电表箱所使用的材料不耐强碱、氧华性酸及胺、酮类、溶于氧化氢类和芳香族溶剂，所以应避免与这些化学物质接触或一起使用；

在使用过程中应避免尖锐物品及硬物碰撞刮伤电表箱的表面；

在使用过程中应避免维护及清洁电表箱的表面；

电表箱安装时应量选择阴凉干燥的场所，避免阳光长时间直接照射，以延长电能表的寿命；

型号及主要配置

订货须知

型号、安装方式、结构形式、系统图和控制原理图、有特殊要求可协商解决。
