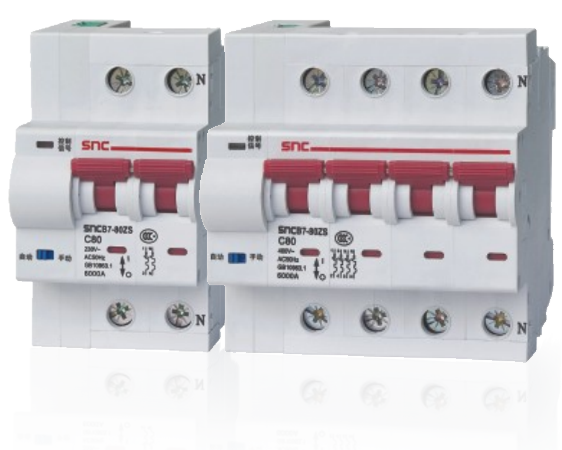

适用范围

SnCB7-ZS系列电能表用外置断路器主要用于交流50Hz(60Hz)，额定电压至400V，电流 至63A的电气线路中作为隔离、过载、短路保护之用，亦可用于作为线路的不频繁转换之 用。 产品符合：GB10963.1、IEC60898-1。

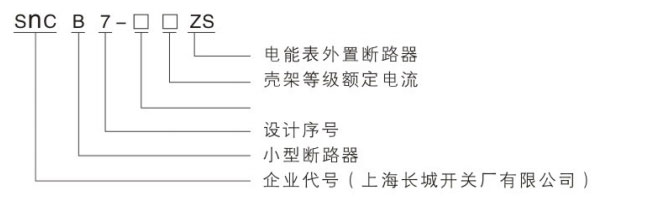

型号及其含义

使用环境条件

环境温度:-35℃~+70℃；

海拔高度:安装地点的海拔不超过5000m；

空气相对温度:+20℃时，不超过95%;+40℃时，不超过50%；

安装类别:Ⅱ、Ⅲ极；

安装方式:采用TH35-7.5型钢安装轨安装；

进线方式:上进线；

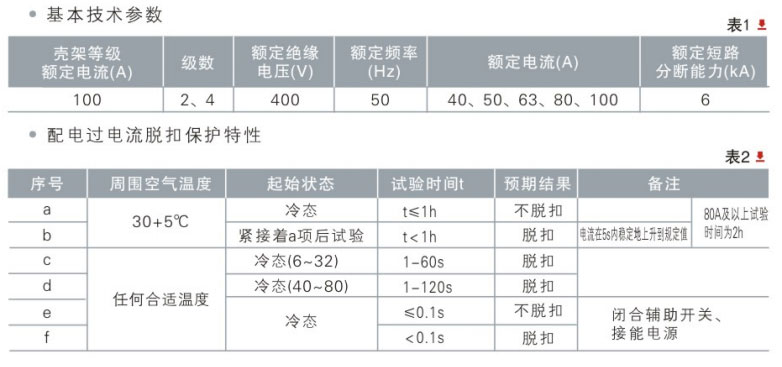

主要参数及技术性能

额定电压：AC230/400V;

额定电流：1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A；

短路分断能力：10KA;；

产品极数：1P、1P+N、2P、3P、3P+N、4P；

脱扣特性：

B型脱扣曲线特性(3In~5In)；

C型脱扣曲线特性(5In~10In)；

D型脱扣曲线特性(10In~20In)；

机械寿命：20000次；

电气寿命：10000次；

额定短路分断能力：6000A，10000A(2P/230V)；

运行短路分断能力：6000A，7500A(2P/230V)；

额定冲击耐受电压：4kV;；

接线能力：35mm²导线及以下；

电气附件：OF:辅助触头、SD:报警触头、QY:欠压脱扣器、GY:过压脱扣器、Mx:分励脱扣器；

过载电流脱扣特性曲线(见下图)

结构特点

额定短路分断能力高，全部额定电流等级均可达6KA以上，而DZ47产品40A以上，仅为4KA；

双重接线功能，可方便地连接标准汇流排和软硬导线；

带指触防护组合型接线端子，安全性更高；

带储能式机构操作，触点快速闭合，克服了因人力操作手柄速度快慢而带来的不利；

影响，大大提高了产品的使用寿命；

多种附件可供选择，且模块化、弹性组合，用户安装非常方便；

壳体和部分功能件均采用国外进口的高阻燃、耐高温、耐冲击塑料制成；

限流系数高，性价比明显优于DZ47和C45；

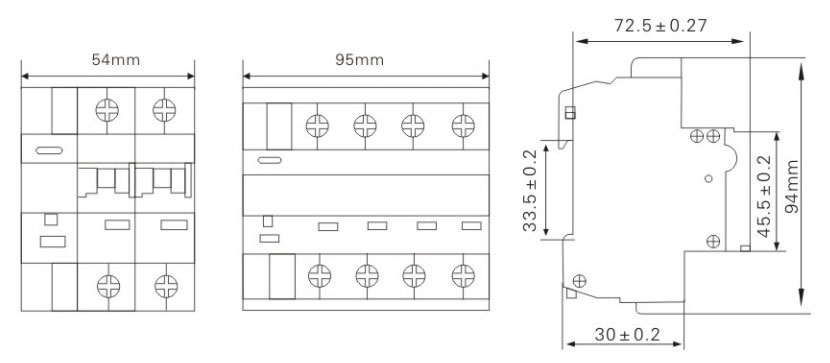

外形及安装尺寸（单位mm）
