适用范围

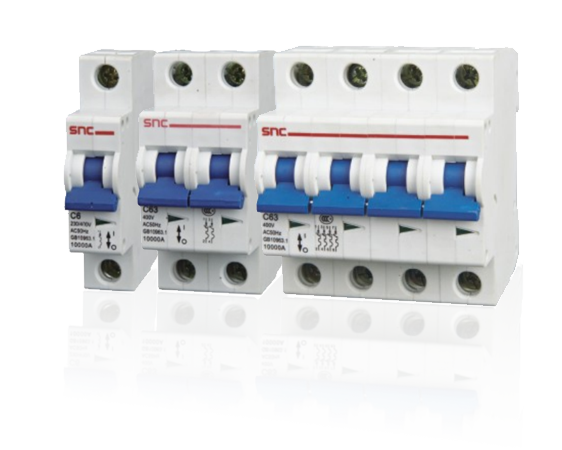

SnC7S-63小型断路器(以下简称断路器)，主要适用于交流50Hz，额定工作电压 230V~240V，额定工作电流不超过63A的建筑物及类似场所的电力线路设施和电气设备 进行过电流保护，亦可用于不频繁的通断操作。 产品符合:GB10963.1、IEC60898-1。

型号及其含义

使用环境条件

周围空气温度上限值不超过+40℃，下限不低于-5℃，24h平均值不超过+35℃；

安装地点的海拔高度不超过2000m；

安装地点的大气相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以有较 高的相对湿度，最湿月平均最大相对湿度不超过90%，同时该月的平均温度不超过 +25℃，并考虑到温度变化发生在产品表面上的凝露；

污染等级：2级；

安装类别：Ⅱ、Ⅲ类；

断路器采用TH35-7.5标准导轨安装，断路器一般应垂直安装，手柄向上为接通电流位置；

安装处应无显著冲击和振动；

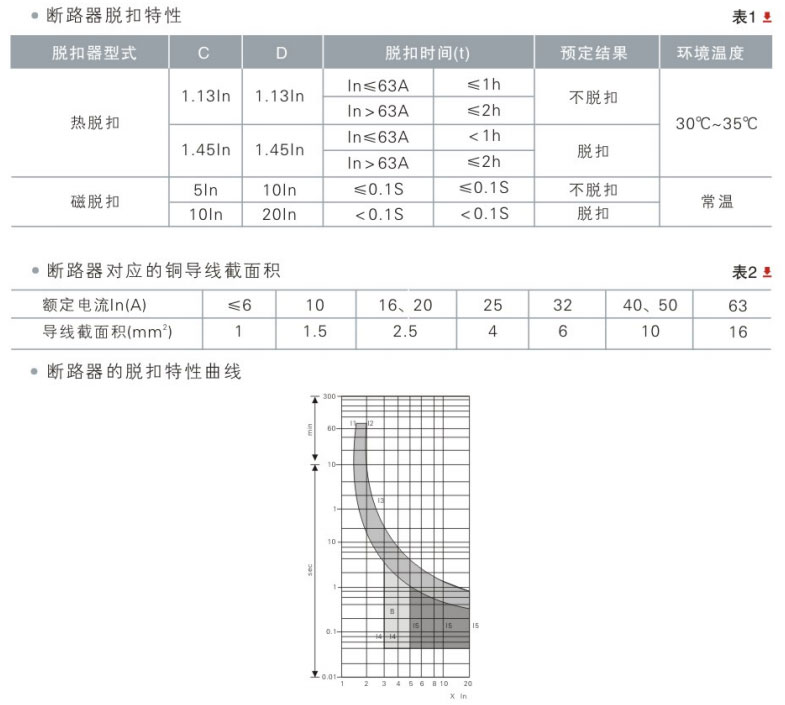

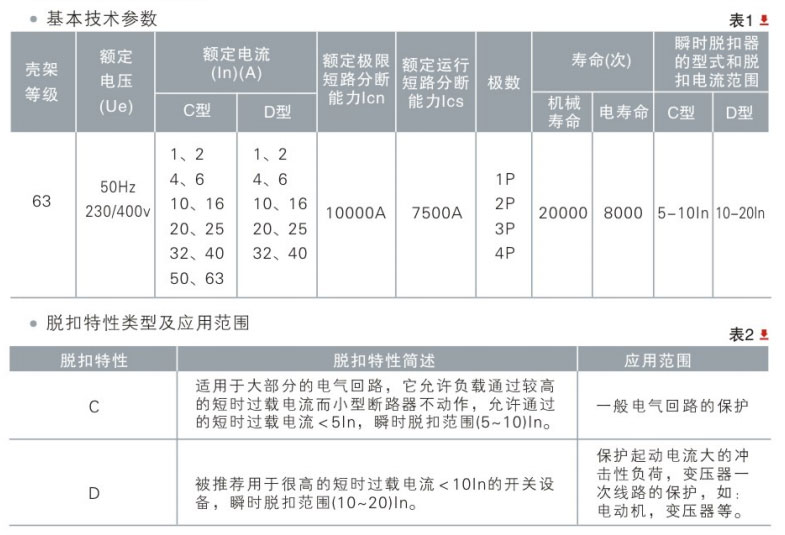

主要参数及技术性能

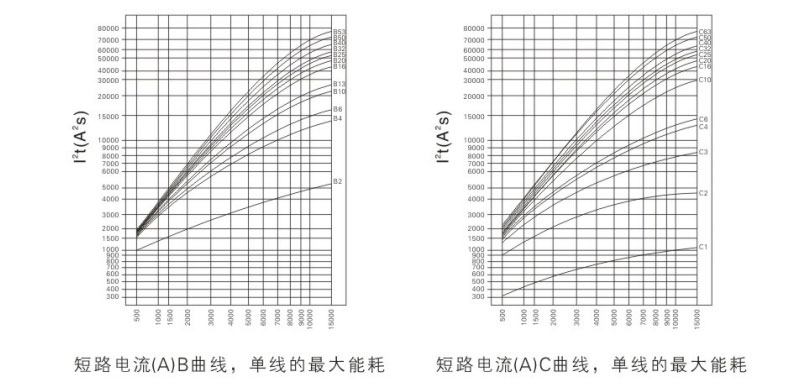

产品最大能耗

结构特点

采用高精度双金属材料作为反时限热保护元件，保护特性精确；

断路器的限流特性好，燃弧时间极短，寿命长，性能可靠；

具有明显的触头位置状态指示；

接线端子采用框式结构，无论软、硬导线均可牢靠连接，连接导线1mm²~16mm²；

断路器的附件齐全，可带辅助触头、报警触头、分励脱扣器、欠压脱扣器以及剩余

电流动作保护器模块乖，为智能化应用提供了极大方便；

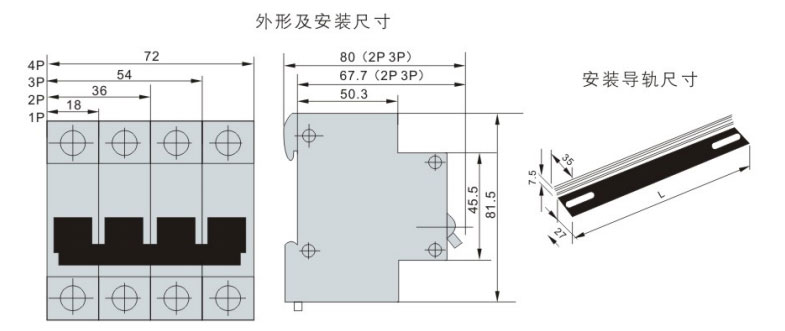

外形及安装尺寸（单位mm）
