适用范围

SnCB5-80S系列预付费小型断路器主要用于交流50Hz，额定工作电压230/400V， 额定电流至80A，额定短路分断能力不超过6000A的保护配电线路中，主要与单相/三相 IC卡电能表配套使用，进行远距离欠费自动分闸，同时对线路起过载和短路保护的作 用，也可作为线路的不频繁接通、分断和转换之用。 产品符合:GB10963.1国家标准。

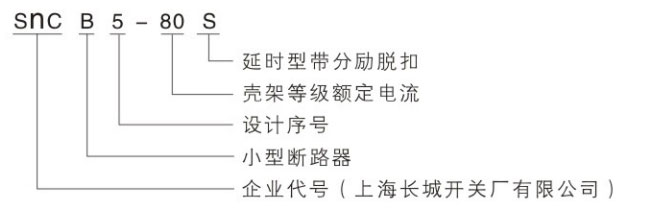

型号及其含义

使用环境条件

环境温度：-35℃~+70℃；

海拔高度：安装地点的海拔不超过5000m；

空气相对温度:+20℃时，不超过95%;+40℃时，不超过50%；

安装类别:Ⅱ、Ⅲ极；

安装方式:采用TH35-7.5型钢安装轨安装；

进线方式:上进线；

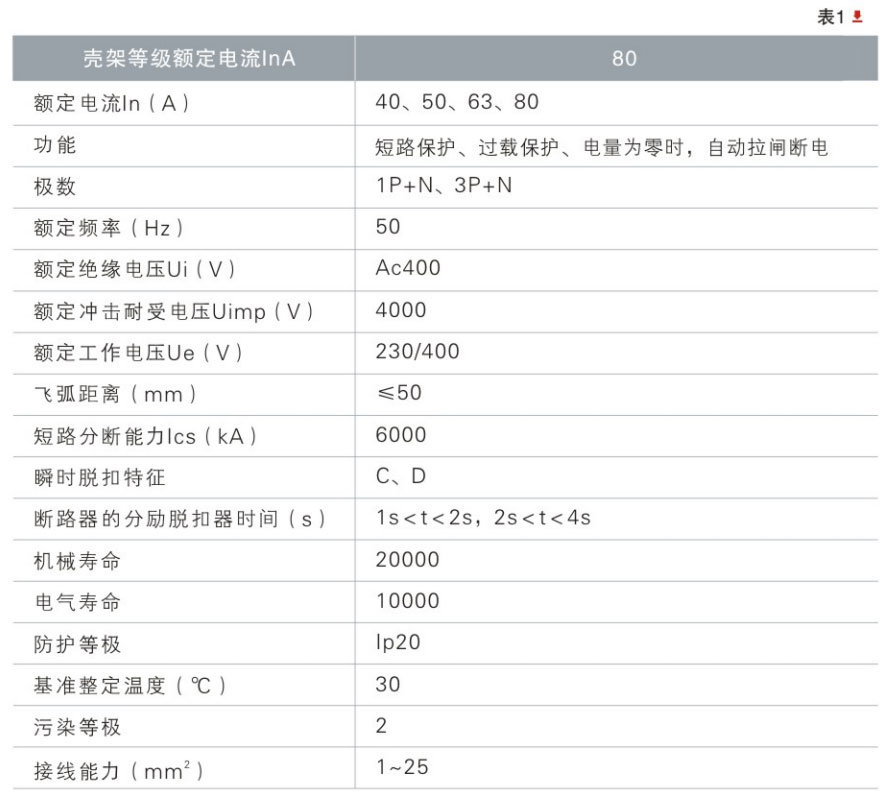

主要参数及技术性能

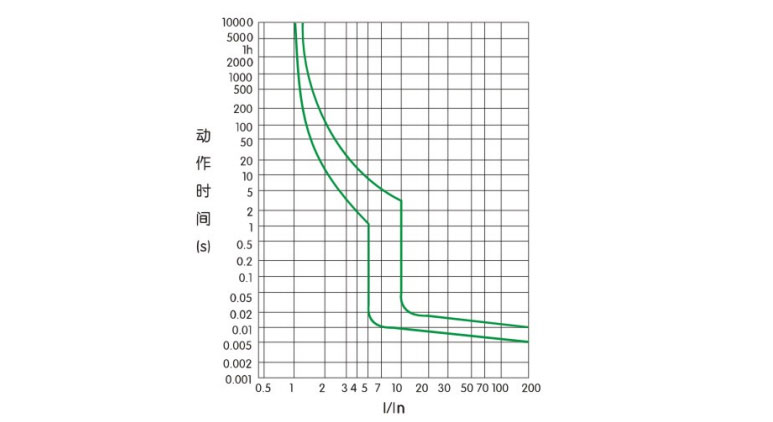

过载电流脱扣特性曲线(见下图)

结构特点

断路器带有分励脱装置，具有如下特点:

开闭中性极比过电流保护极先接通后分断；

断路器操作机构为带储能式自由脱扣机构，触头快速闭合，克服了因人力操作手柄

速度慢带来的不利影响，大大提高了产品使用寿命:在正常工作时，触头只能停留

在闭合或断开位置；

分励脱扣器由可控硅、电磁脱扣器等组成驱动元件；

壳体和部件均采用高阻燃、耐高温、耐冲击塑料组成；

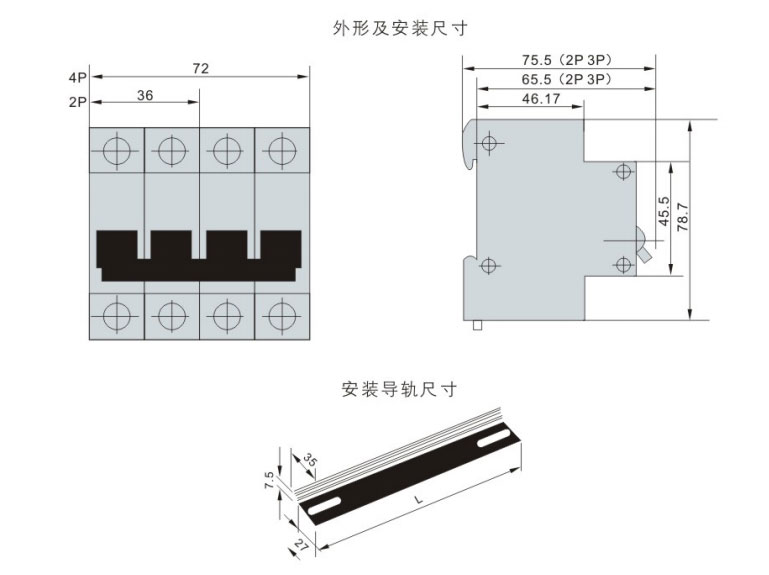

外形及安装尺寸（单位mm）
