适用范围

SnCB2-63型小型断路器适用于交流50Hz/60Hz，额定电压至400V，额定电流至 63A的建筑及类似场所的电力线路设施和电气设备进行过载和短路保护之用，亦可用于 不频繁地通断操作。尤其适用于工业和商业的照明配电系统。 符合标准:GB10963.1、IEC60898-1标准。获得CCC认证。

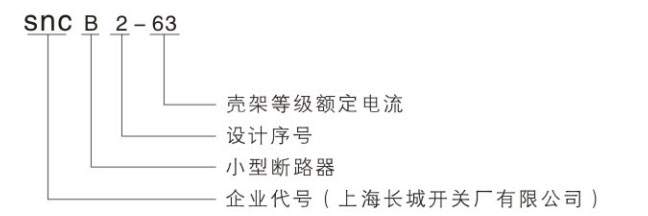

型号及其含义

主要规格

按额定电流In(A)分:1、2、3、4、5、6、10、16、20、25、32、40、50、63共14种；

按极数分:

a.单极(带一个保护极的断路器)；

b.二极(带二个保护极的断路器)；

c.三极(带三个保护极的断路器)；

d.四极(带四个保护极的断路器)；

按断路器瞬时脱扣器的型式分:

a.C型(5ln~lOln)；

b.D型(10ln-20ln)；

主要技术参数

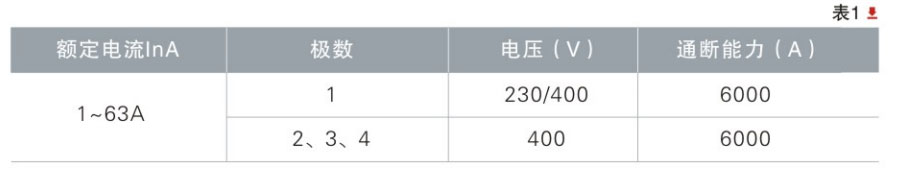

额定运行短路分断能力(见表1)

TGB2-63(C、D型)

>

机械电气寿命

a.电气寿命：不低于8000次

b.机械寿命：不低于20000次

过电流保护特性在30℃~35℃(见表2)

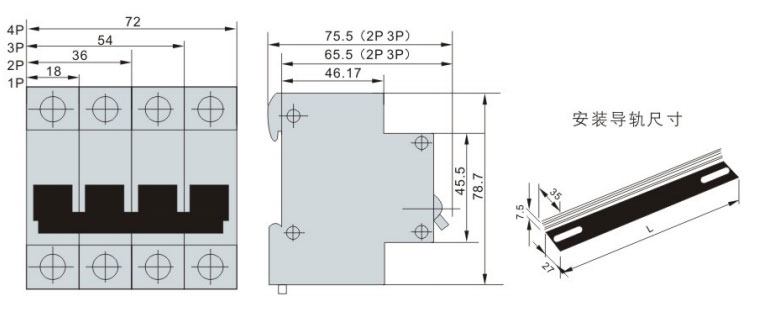

外形及安装尺寸
