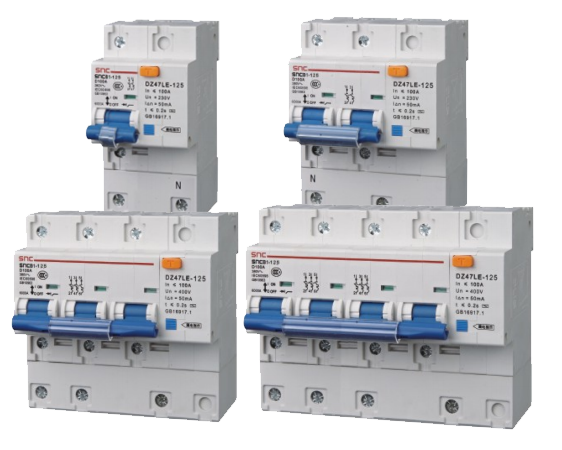

适用范围
SNCB1LE-125漏电断路器适用于交流50Hz或60Hz'额定电压单极两线、两极
230V,三极、三极四线四极400V,额定电流从63A至100A的线路中,当人身触电或电网
泄露电流超过规定值时,剩余电流动作断路器能够在极短的时间内迅速切断故障电源,
保护人身及用电设备的安全,同时可以保护线路和电动机的过载或短路,亦可作为线路
的不频繁转换及电动机的不频繁起动之用。
本产品符合GB16917.1和IEC61009-1标准。

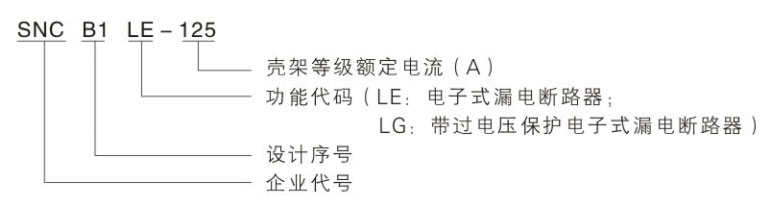

型号及其含义

主要规格及技术参数
极数:单极两线(1+PN)、两极(2P)、三极(3P)、三极四线(3P+N)、四极(4P);
短路脱扣特性:C型;
额定电流le(A):63、80、100;
壳架等级额定电流lnm(A):100;
额定剩余动作电流l△n(A):0.03、0.05、0.1、0.3、0.5;
额定电压Ue(V):单极两线、两极:230V、三极、三极四线:400V;
额定剩余不动作电流l△n(A):0.5l△n;
延时型极限不驱动时间:0.06s、0.1s;
过电压保护级别:280土5%;
额定极限短路分断能力lcu(A):6000;
额定剩余接通和分断能力l△m(A)2000;
过电流保护特性(见表1);

机械电气寿命
电气寿命:1500次,cosφ=0.85~0.9;
机械寿命:8500次;
绝缘耐冲击电压性能;
各极连接在一起与中性极之间能承受峰值为6000V的冲击电压;
各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压;
剩余电流动作断路器在峰值电流为200A冲击电流和峰值电压为4000V浪涌过电压作用下,具有承受能力,且不引起误动作;
过电流脱扣特性曲线(见图)
产品特点
剩余电流动作断路器操作机构为带储能式自由脱扣机构,触点快速闭合,克服了人力操作手柄速度快慢带来的不利影响,大大提高了产品使用寿命;在正常工作时,触头只能停留在闭合或断开位置;
分断能力高,可达6000A;
剩余电流脱扣器内的零序互感器、电子判别控制电路元件性能高,工作稳定,抗干扰性强,确保了产品可靠工作;
带指触防护组合型接线端子,安全性高;
壳体和部件均采用国外进口的高阻燃、耐高温、耐冲击塑料制成;
产品体积小,重量轻,结构紧凑,模数化设计;
外型独特,合理的利用了空间布局;
产品采用导轨安装,方便省时;
使用环境条件
周围空气-5℃~+40℃,24h的平均值不超过35℃;
海拔高度:安装地点的海拔不超过2000m;
大气条件:安装地点的空气相对湿度在最高温+40℃时不超过50%,在较低的温度下可允许有
较高相对湿度,例如20℃时达90%,并考虑到因温度变化发生在产品上的凝露而采取必要措施;
安装类别:Ⅲ级;
安装等级:3级;
安装型式:采用TH35-7.5型钢安装轨安装;
安装条件:安装场所的外磁场任何方向均不应超过地磁场的5倍;剩余电流动作断路器一般应垂
直安装,各方位倾斜度不超过5°;手柄向上为接通电源位置,安装处应无显著冲击和振动;
主要结构和工作原理
本剩余电流动作断路器由SnCB1-125漏电断路器和剩余电流脱扣器组装而成。
SnCB1-125漏电断路器主要由绝缘外壳,操作机构、动静触头、延时、瞬时脱扣器、灭
弧室等组成。剩余电流脱器主要由零序互感器、电子判别控制电路、脱扣器推杆,试验
按钮等组成。小型断路器与剩余电流脱扣器之间通过推杆进行联动。
将剩余电流动作断路器手柄扳向ON位置,通过机械机构带动动触头向静触头运动并与静
触头可靠接触,接通电路。当线路发生过载故障时,过载电流使热双金属元件弯曲并推
动杠杆使得机械锁定机构复位,动触头迅速离开静触头,从而实现分断线路的功能,当
线路发生短路故障时,短路电流使瞬时脱扣器动作,铁心顶杆推动杠杆使得锁定机械复
位,实现分断功能。当线路发生剩余电流或触电故障时,零序互感器输出的信号触发可
控硅导通,使剩余电流脱扣器铁心动作,推杆推动断路器脱扣,使剩余电流动作断路器
在极短时间内切断电源,从而实现剩余电流保护功能。
接线

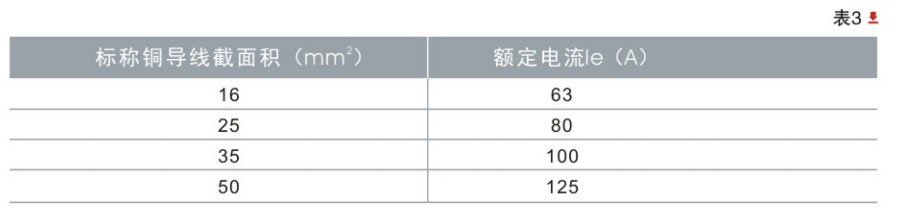

安装前应选择合适的导线将剩余电流动作断路器接于线路中,推荐导线的截面积
见表(3),并检查剩余电流动作断路器与所使用的正常工作条件是否相符。

应用示范

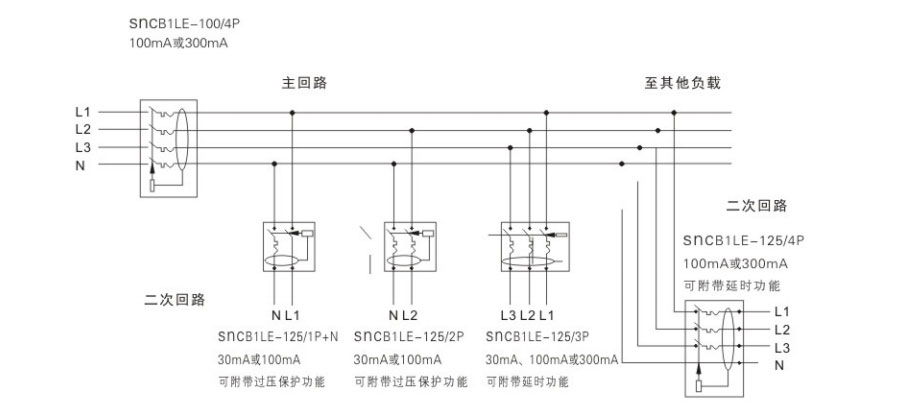

剩余电流动作断路器在电网中的使用见图,剩余电流动作断路器也可以与其他电器形成组合电器,扩大使用范围。

订货须知
订货时要标明下列各点;
产品型号和名称:SnCB1LE-125剩余电流动作断路器;
极数:如单极两线;
额定电压:如230V;
额定电流:如100A;
剩余动作的电流:如100mA;
单极两线:两极中需过压保护附加功能, 应标明;
订货数量:如50台;
订货举例:例:SnCB1LE-125剩余电流动作断路器单极两线230V,100A,100mA,50台;

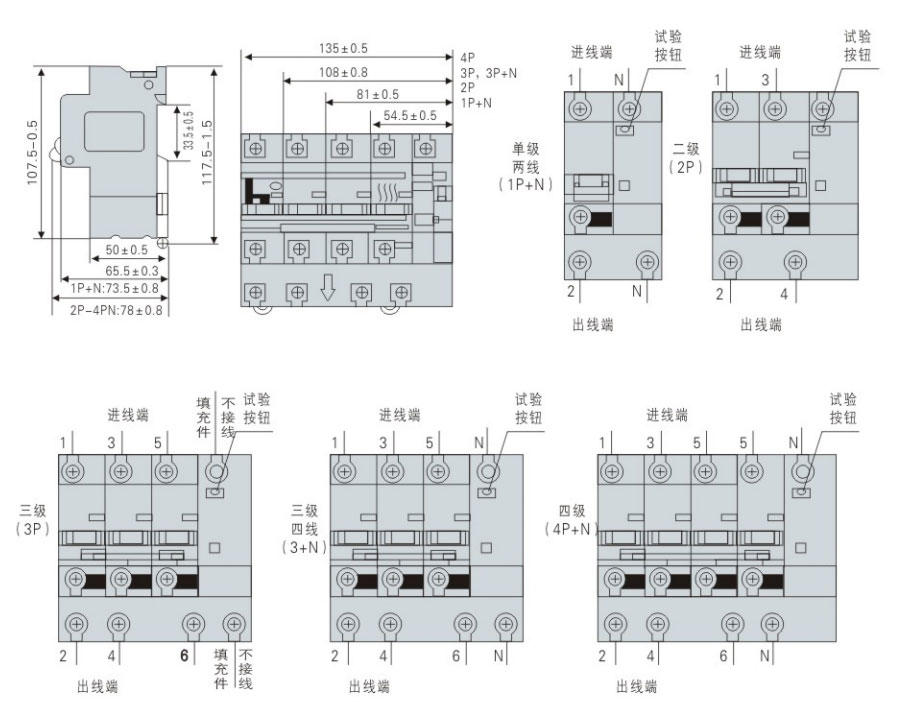

外形及安装尺寸
