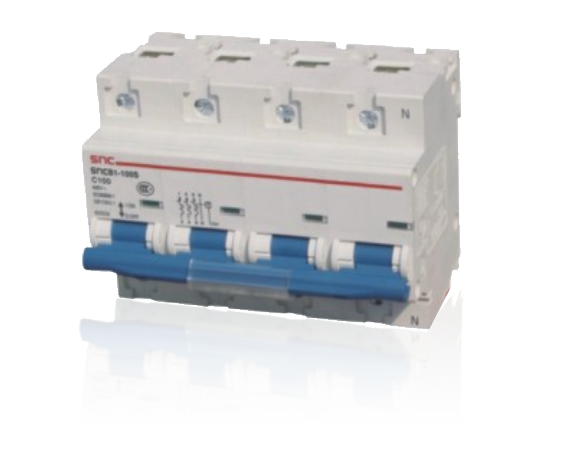

- SnCB1-100S漏电断路器
- 型号：SnCB1-100S
-
额定电流ln：61016202532 40 50 63；
额定电压Un：AC230V/400V；
额定分断能力：lcn=lcs 6KA；
机械寿命：20000次操作循环；
脱扣特性：c型特性；
SnC
产品详情
产品不断创新 品质始终如一
适用范围
SnCB1-100S漏电断路器(电表专用开关)适用于交流50Hz,额定电压至230V/400V 额定电流至63A的电路中具有自带延时分励装置，和预付费卡式或网络电能表配套使用，用 来控制线路的通断，同时对线路的过载、短路起保护作用。

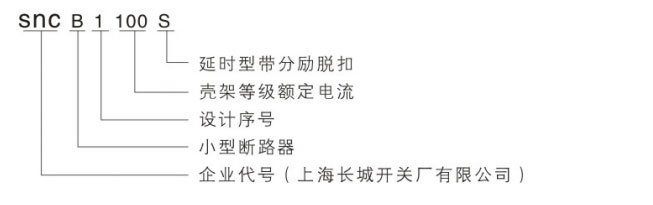

型号及其含义
符合标准
IEC60898-2002《家用及其类似场所用过电流保护断路器；
GB109631.1-2005《家用及类似场所用过电流保护断路器；
企业标准:SnCB1-100S《带延时分励功能与预付费电度表配套使用的小型断路器》；
主要技术参数
额定电流ln：63A、80A、100A;
额定电压Un：AC230V/400V；
额定分断能力：lcn=lcs 6KA；
机械寿命：20000次操作循环；
脱扣特性：c型特性；
工作范围：(60%~120%)Un；
延时动作时间T：1s 复位时间：≤30s； 连接信号用导线：长度1000mm； 截面积：0.3mm³；
工作温度：-20℃+55℃ 两端连接线头一端插入电表接口，一端插入产品本体插口；
相对湿度：安装地点的空气相对湿度在温度+40℃时不超过50%，最低温度平均不超过25℃时相对湿度不超过90%；

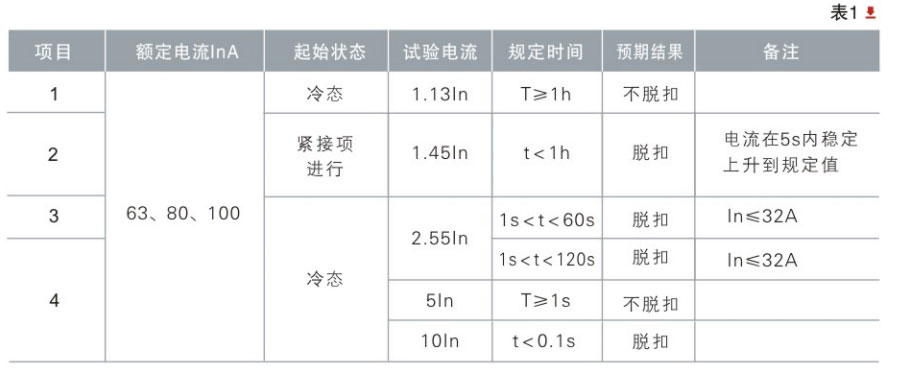

过电流保护特性
连接铜导线标称截面积
结构特点
SnCB1-100S为带过载、短路保护及延时分励装置的，可外控的专用小型断路器 N极为可断开的不带保护的中性极，产品内部有电子延时型分励脱扣装置工作电源导线与 断路器出线端连接。由电能表内电路控制或当信号联络失效时，延时分励装置开始延时 1-3s后触发可控性，分励脱扣器带电，从而使断路器分断，限制供电。
外形及安装尺寸（单位mm）
