适用范围

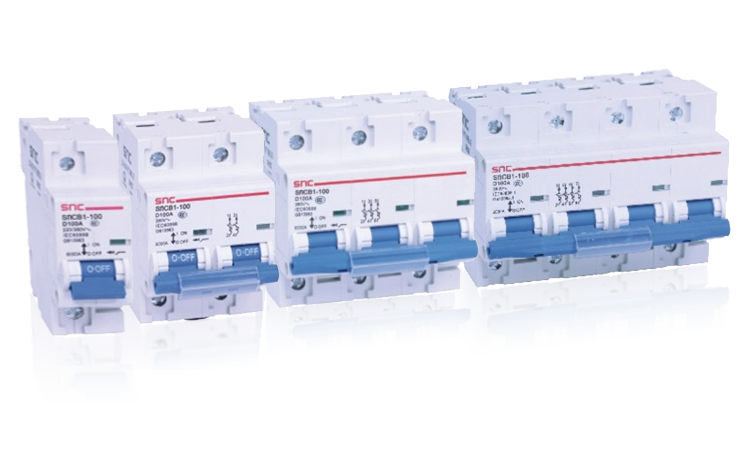

SnCB1-100小型断路器具有外型美观小巧、重量经，性能优良可靠，分断能力较 高，脱扣迅速，导轨安装，壳体和部件采用高阻烯及耐冲击塑料，使用寿命长，主要用 于交流50Hz单极的230V/400V和二、三、四极400V线路过载、短路保护，同时也可以使 用在正常不频繁地通断电器装置和照明线路中。 本产品符合GB140048.2和IEC60947-2标准。

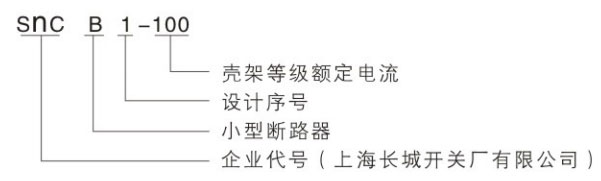

型号及其含义

技术参数

断路器的额定电流为:63A、80A、100A;

断路器的极数分为:单极、二极、三极和四级;

本断路器为嵌入式安装(HT35-7.5)安装

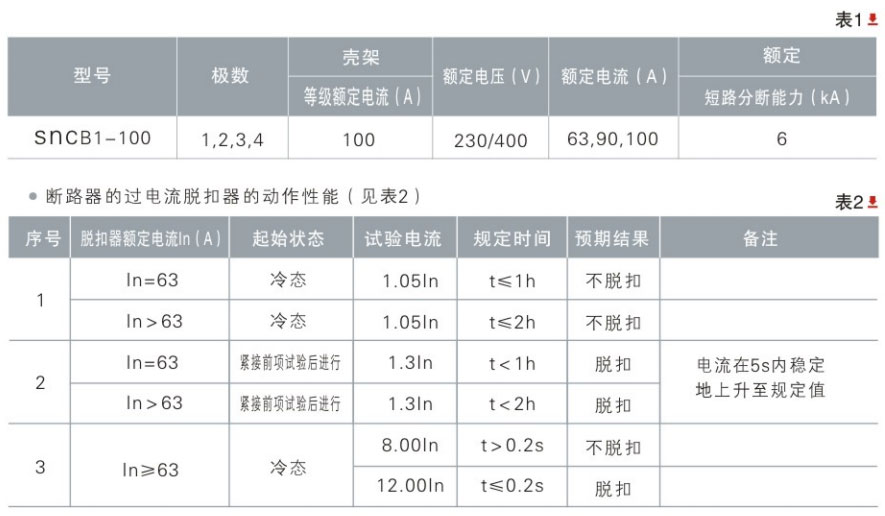

断路器的额定绝缘电压及其相关的额定短路分断能力(见表1)

工频耐压:断路器应满足交流50Hz、2500V历时1min的耐压试验，不发生闪络和击穿现象;

机械和电气操作性能:断路器的操作循环次数为10000次，其中有载操作插环次数为1500次，无载操作循环次数为8500次。

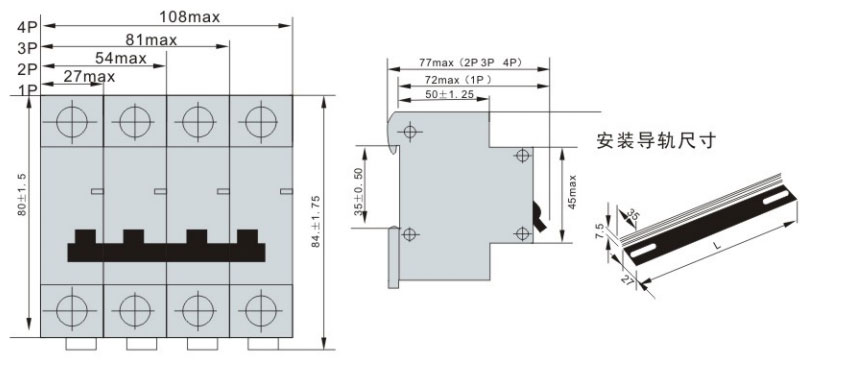

外形及安装尺寸
