产品概述

PZ30照明配电箱适用于频率50Hz，额定电压500V及以下，负荷电流不大于100A的单相及三相电路中，作动力照明，电动机控制、 对电路进行过载、漏电及短路保护，该箱设计合理，体积小，外形美观，使用安全可靠，可广泛应用于工厂、大厦、住宅、商场等场所。

执行标准

GB7251.3《低压成套开关设备和控制设备、第三部分:对非专业人员可进入场所的低压成套开关设备和控制设备--配电板的特殊要求》。

IEC60439-3《低压成套开关设备和控制设备、第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备--配电板的特殊要求》。

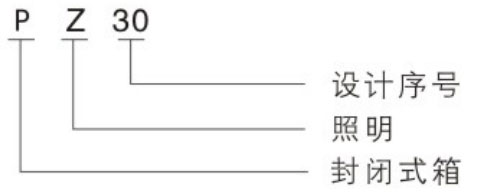

型号及其含义

使用环境条件

海拔高度不超过2000m；

周围空气温度不超过40℃以上及不低于-25℃；

+20℃时空气相对湿度月平均不大于90%；

无剧烈振动和冲击的场所；

无爆炸危险场所，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃；

主要性能特点

受电电路装有电流表、电压表。

主要电气性能完全符合IEC60439-1和和GB7251.1的规定。

电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。

馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保护。

辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能的功能，接触器可采用直 流 保护。

受电主开关具有瞬间拖扣和热磁拖扣保护可选，为与下一级主开关配合，取消瞬间保护，避免了越级跳闸，并具有自投、手动操作和自动切换功能。

结构特点

模块化结构的工厂标准组合系统。

各款箱体设计新颖美观，集标准化系列化于一身。

照明箱单体三相可以通用,单级及多级,漏电可千意组合。

额定电流≤100A，外壳防护等级达到IP3X。

超薄型结构适用于轻质结构墙的安装及墙面悬挂安装。

安全可靠的单相三相梳状母排连接，更有母排绝缘保护套使之安全性能更高，热稳定性更好。

PZ30照明配电箱壳材料采用1.0mm厚优质钢板，外壳经高压静电喷涂处理，配以塑料透明面盖，造型美观大方，壳体上下侧均冲有敲落孔用户进出线方便。

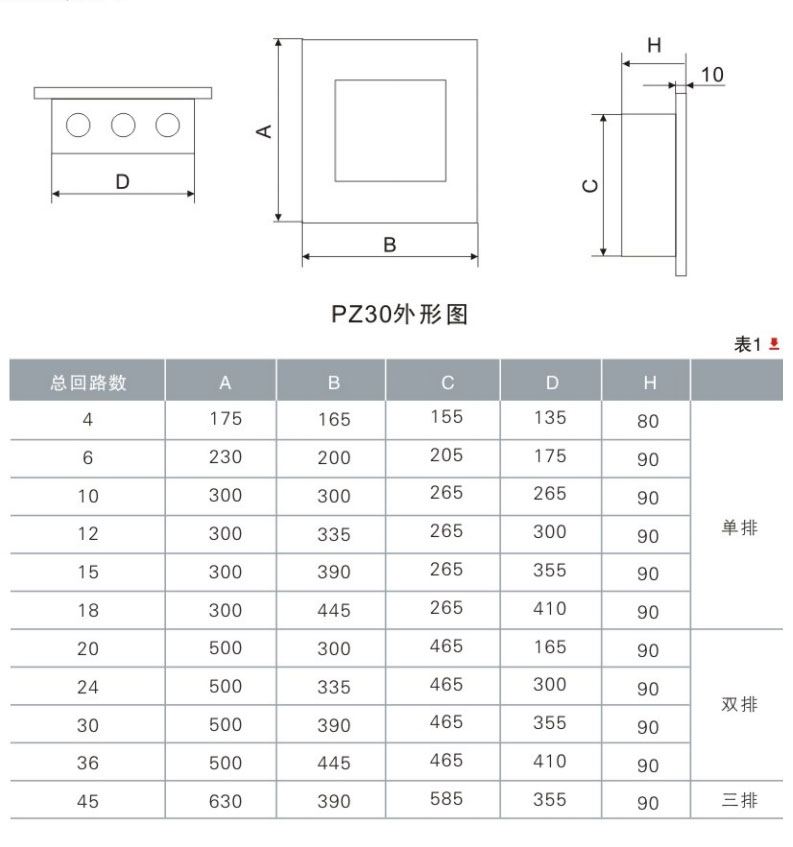

外形及安装尺寸

订货须知

型号。

回 路数。

安装方式(明装或暗装)。

箱体颜色。
