适用范围

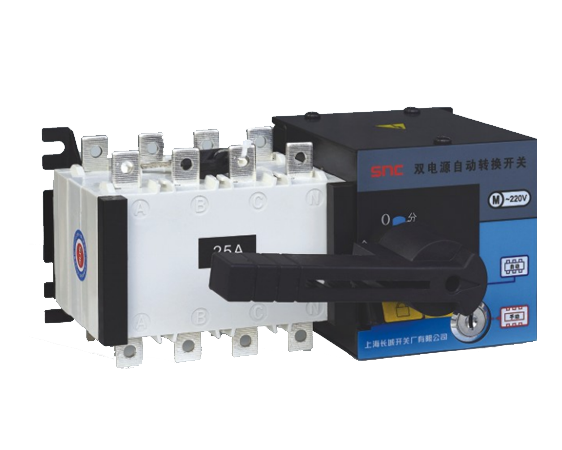

双电源自动转换开关(以下简称ATSE)，是集开关与逻辑控制于体、真正实现机电一体化的自动转换开关，它适用于交流50Hz、额定电压至440V、约定发热电源至1600A的 工企业配电设备中，具有电压检测、通信接口、电气机械互锁等功能:可实现全自动、远程控制、强制置“0”、紧急手动操作，广泛用于供电系统的主用电源与备用电源的自 动转换或两台负载设备的自动转换及安全隔离等。开关由控制线路板发出各种逻辑命令来管理电机，由电机带动开关主体部分的操作机构，快速接通分断电路或进行电路转 换，通过明显可见状态实现安全隔离。

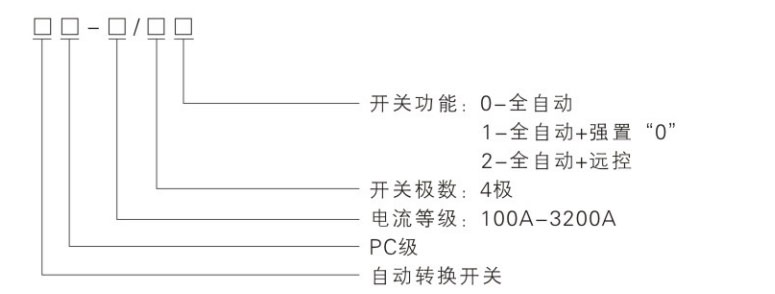

型号及其含义

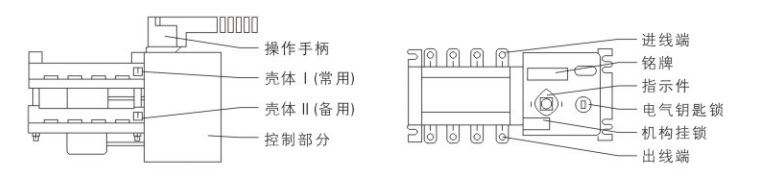

结构特性

电气钥匙锁:控制开关内部控制线路电源，电气锁开启时，开关可实现全自动、运控、强置“0”操作:电气锁关闭时，开关中能手动操作。

操作手柄:使用操作手柄手动操作时，必须先关闭电气锁。

机构挂锁:检修专用，即先用操作手柄使开关处于“0”挡位置，再接起挂锁机构并上挂锁，方可进行检修(接起挂锁则切断开关内部控制电源，开关无法自动，并且无 法实现手动)。

指示件:指示开关的工作位置(1、0、1)。

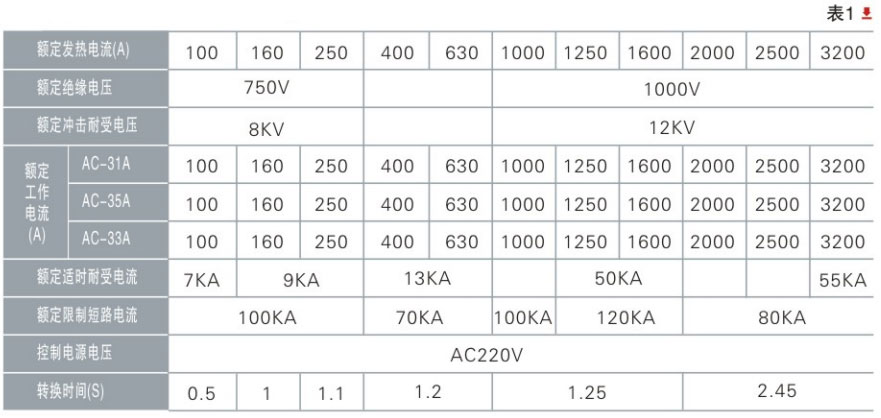

主要技术参数

开关符合:IEC947-6-1 GB14048.11-2008；

额定工作电压(Ue):AC440V；

额定接通能力(A Rms):10le；

额定分断能力(ARms):8le；

控制电源电压:AC220V；

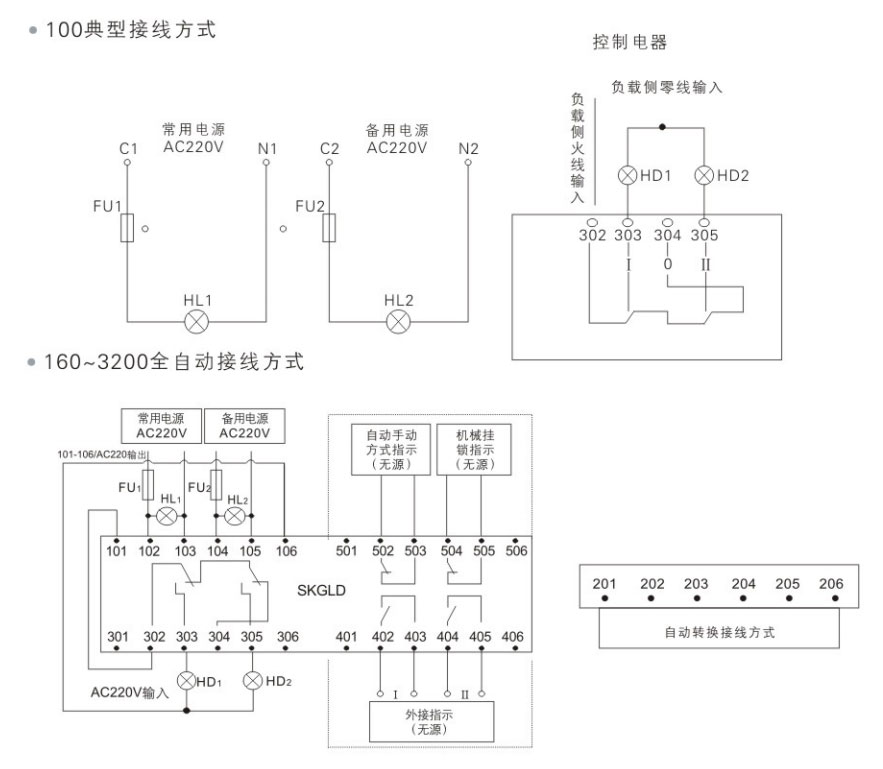

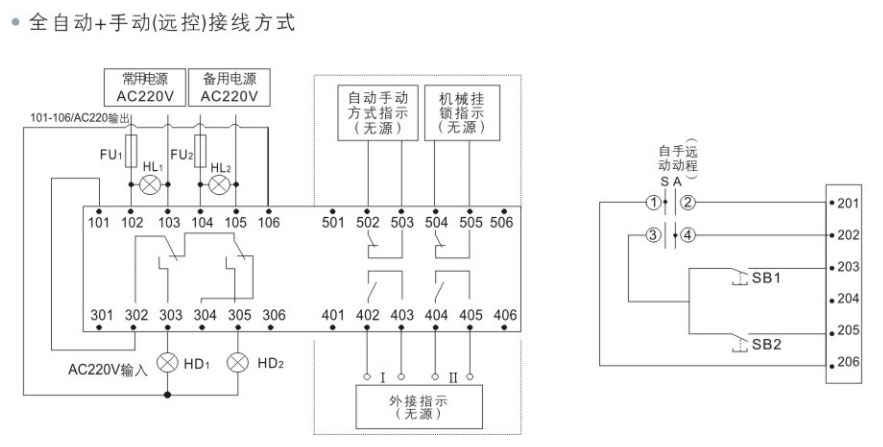

接线示意图

使用方法

开关功能

全自动功能:当常用电源断电时，开关自动转换至备用电源;当常用电源恢复正常

时，开关又自动返回装换至常用电源。

强置“0”功能:启动强置“0”按钮，开关将切断双路电源。

远程控制功能:即远距离控制，按下“I”档按钮;则常用电源工作;按下“II”档按钮，则备用电源工作;按下“0”档按钮，则切断双路电源。

请根据需要选择开关功能，并按相应功能接线。

订货时请指明开关型号、电流规格及所需功能。

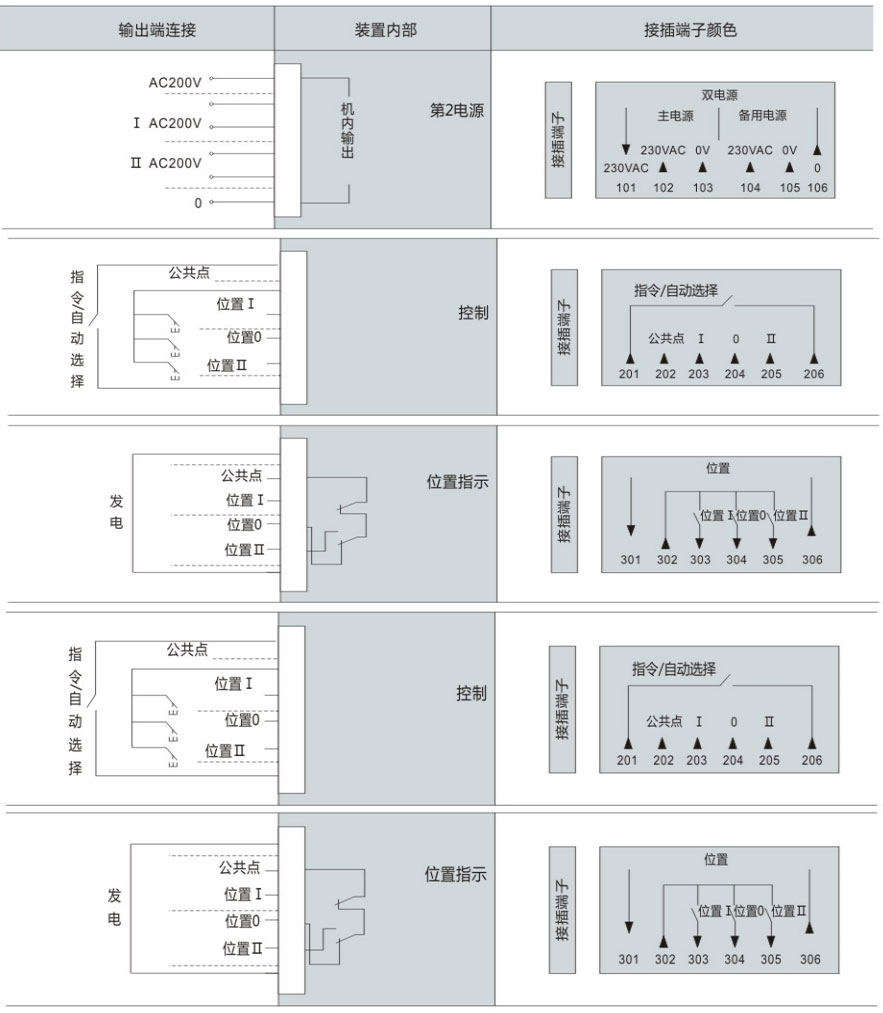

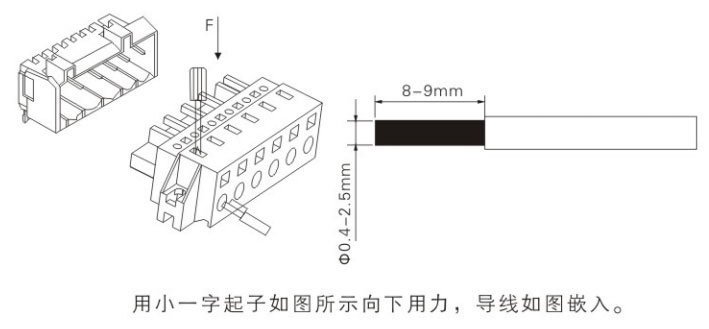

端子接线操作方法

开关正确安装方法

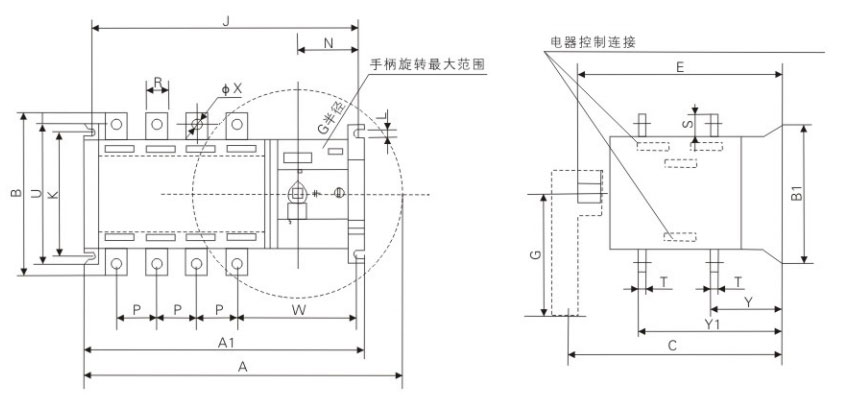

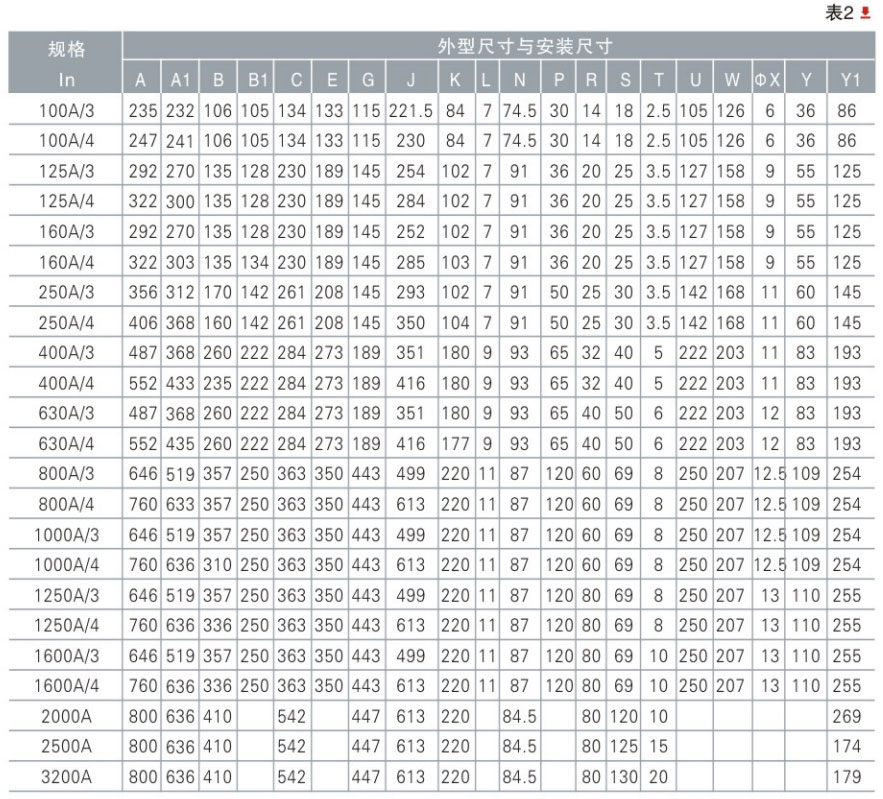

外形及安装尺寸

字母与符号说明

C1、N1分别为常用电源火线和零线，C2、N2分别为备用电源火线和零线。HL1、 HL2分别为常用电源、备用电源有电指示。HD1、HD2分别为常用电源、备用电源投入指示。FU1、FU2为2A保险丝。

101-106、201-206为自动转换开关二次接线端子。

301-306为自动转换开关外接指示灯端子。

401-406、501、506自动转换开关端子可选用。

全自动接线方式201、206必须短接。

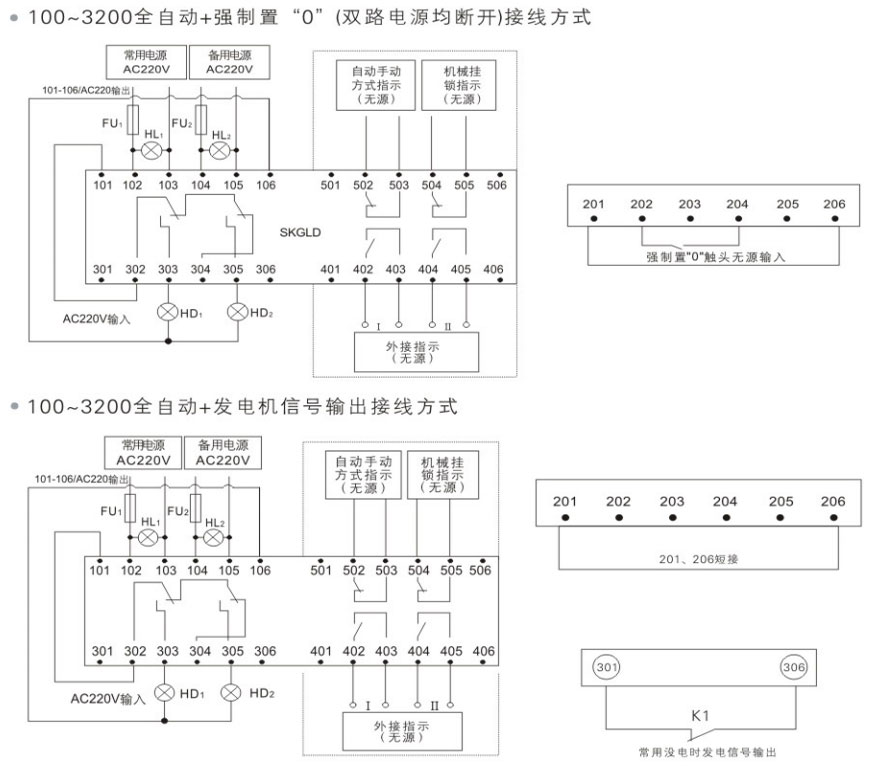

强制置“O”触头(无源)也可输入DC24V电源。

K1为发电信号输出(当常用没电时)。

SA为自动/手动功能选择开关，SB1、SB2分别为常用电源，备用电源手动投入按钮。

(无 源触头)。

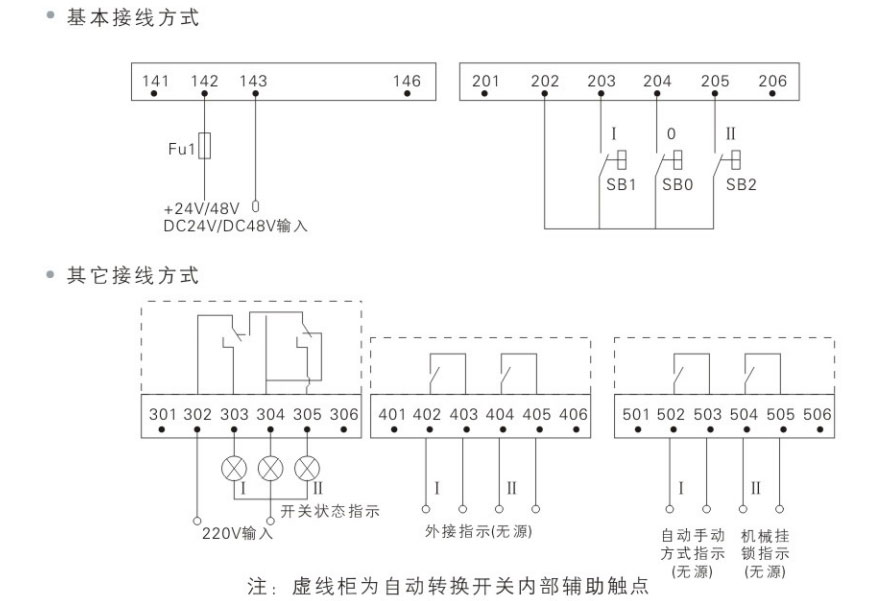

DC24V/DC48V接线方式
