产品概述

MNS型低压成套开关设备是我公司结合我国低压成套开关设备的发展趋势，在其电 器元件的选用与柜体结构方面进行改进，研制开发的产品。产品适用于交流50H~60Hz， 额定工作电压660V及以下的电力系统，适用于发电厂、变电站、石油化工、冶金轧钢等 厂矿企业和住宅小区，高层建筑等场所，作为交流50~60Hz，额定工作电压交流660V及 以下的配电系统的电能转换和消耗设备控制之用。

本低压开关柜符合IEC43P、VDE0660第5部分、GB7251《低压成套开关设备和控 制设备》标准和JB/T9661《低压抽出式成套开关设备》行业标准。

型号及其含义

使用环境条件

周围环境温度不高于+40℃，并在24小时内平均温度不高于+40℃，最低环境温度不 低于-10℃；

大气条件中，空气清洁，相对湿度在最高温度+40℃时不超过50%，在较低温度时有 较高的相对湿度，例如+20℃时为90%，但考虑到由于温度变化，有可能会偶尔的产 生适度的凝露。海拔不超过2000m；

本装置适应于以下温度的运输和储存过程:-25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤而且在正常的条件下应能正常工作；

如果上述使用条件不能满足时，应由用户和制造厂协商解决；

当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议；

结构特点

结构紧凑，在较小的空间内可容纳较多的功能单元，节省用户投资

柜体能背靠背的排列，同一柜体可自由组合成固定式和抽出式二种型式

结构通用性强，组装灵活、可按工作和环境的不同要求设计出相应的防护等级

全部选用标准模块，系列标准化，方便工程设计人员设计选用

设计独特的机械锁定机构，操作人员人身安全有保障

大量采用高强度阻燃型塑料组件，操作人员人身安全有保障

根据电缆出线方式的不同，可选择电缆侧出线或后出线两种方案

技术性能高，主要参数达到当代国际技术水平。

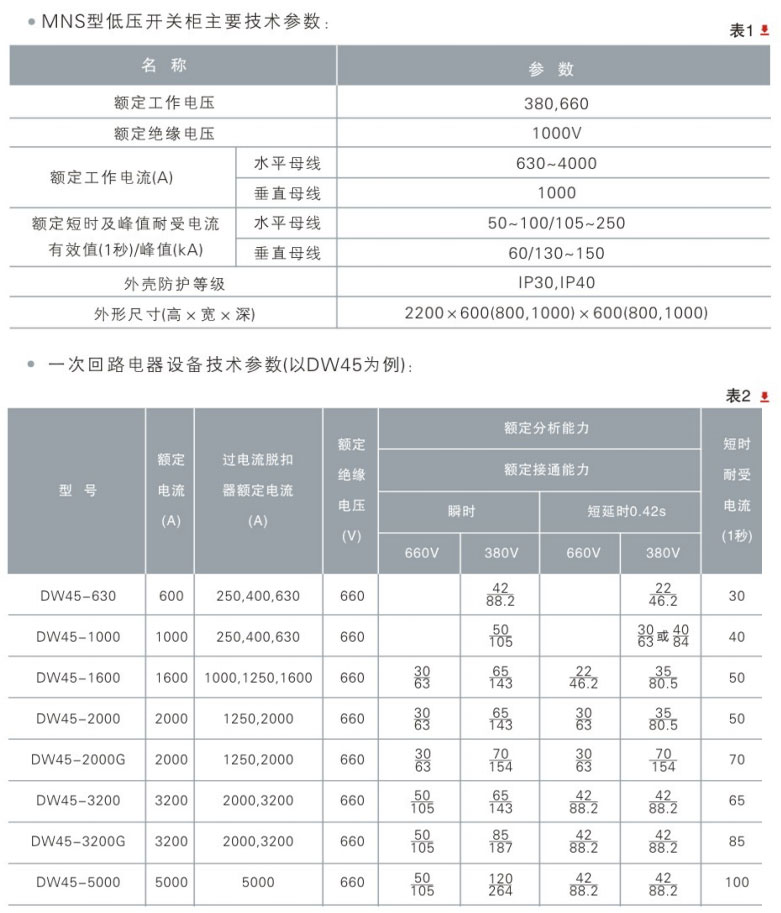

主要技术参数

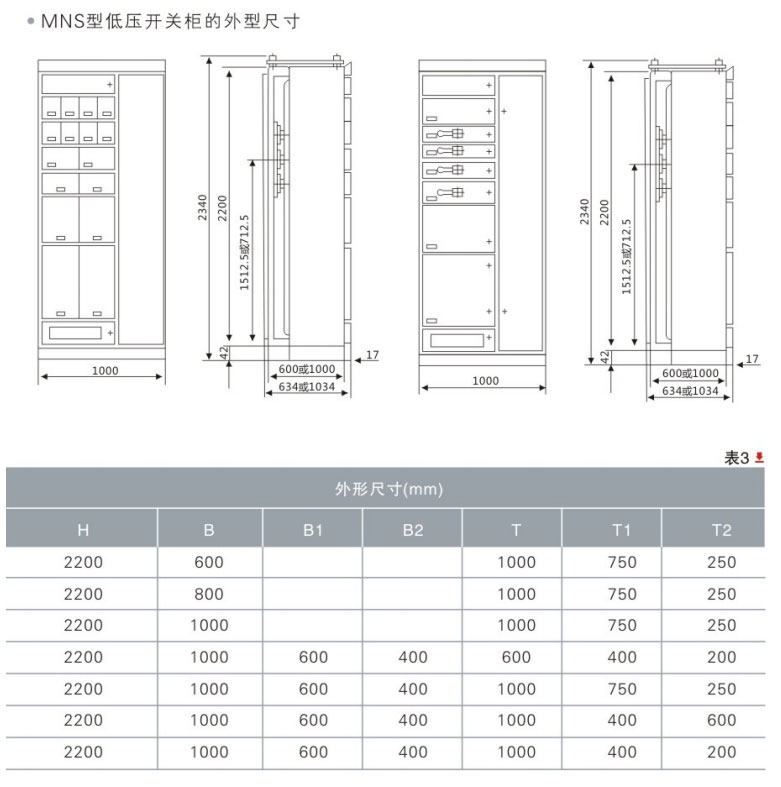

外形及安装尺寸
