产品概述

KYN28A-12（Z）户内铠装移开式金属封闭开关设备（以下简称开关设备）系本公司在 吸收国外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭 开关设备。如KYN1-10、JYN2-10、GFC-10等系列产品。

KYN28A-12(Z)户内铠装移开式金属封闭开关设备适用于3.6~12kV三相交流50Hz电网，作为接受和分配电能，并 对电路实行控制、监测和保护之用。可用于单母线、单线线分段系统。符合EC298《额定 电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关和控制 设备共用条款》，GB3906《3.6kV~40.5kV交流金属封闭开关设备和控制设备》及 DLT404《户内交流高压开关柜订货技术条件》，德国DIN.VDE0670《额定电压1kV以上 的交流开关设备》等标准的要求。并且具有完善、可靠的防误操作功能。

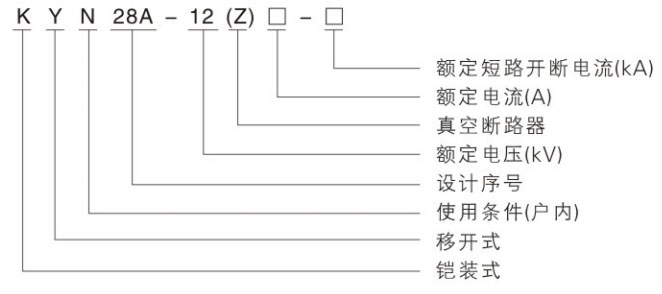

型号及其含义

使用环境条件

海拔:不超过1000m；

抗地震度:地震烈度不超过8度；

环境温度:最高温度+40℃，最低温度-10℃；

环境湿度:日平均相对湿度不超过95%月平均相对湿度不超过90%；

周围空气应不受腐蚀性或可然气体、水蒸汽等明显污染。无经常性的剧烈震动场所；

在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商；

结构特点

完全金属铠装及封闭，能有效地防止事故扩散。

低压部分和高压部分完全隔离。

关门后防护等级达IP4X，可有效防止人体和外界固体接近带电体和运动部分，保证人身安全和设备可靠运行。

简单而有效地联锁，防止误操作。

电缆室有充裕的空间，可连接多根电缆，安装，维修方便。

手车互换性好，更换断路器非常简便。

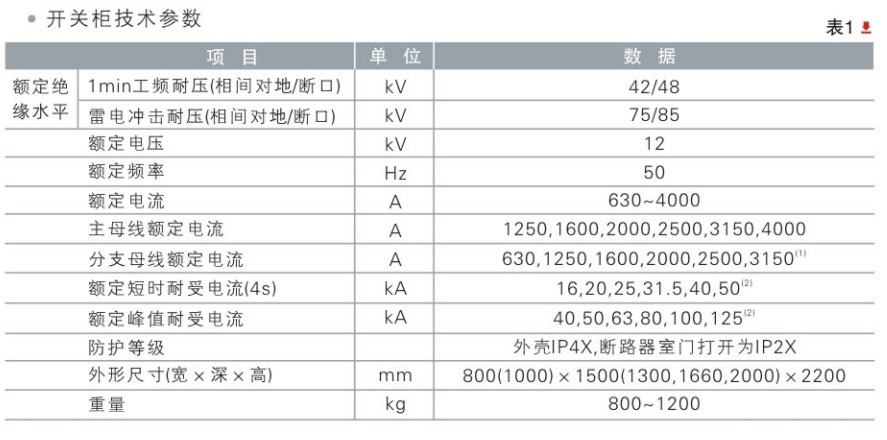

主要技术参数

分支母线额定电流在风冷时可达3150A。

电流互感器的短路容量应单独考虑。

额定短时耐受电流为31.5kA及以下，分支母线额定电流为1600A及以下柜宽为 800mm;额定短时耐受电流为40kA及以下，分支母线额定电流为1600A以上， 柜宽为1000mm,柜深由用户按方案选择。

馈线开关柜基本结构剖面图
