适用范围

KLDM30LE系列漏电断路器适用于50Hz，额定电压至230V，额定电流至40A及以下的线路中， 用来对人进行间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。也可对由于过电流保 护装置不动作而持续存在的接地故障引起的火灾提供保护。带过压保护的漏电断路器还能对由于电网 故障引起电压过高进行保护。
本系列漏电断路器在低压配电系统中已经越来越多地被采用作为接地故障和直接接触、间接接触电击的后备保护。
本产品符合GB16917和IEC61009标准。

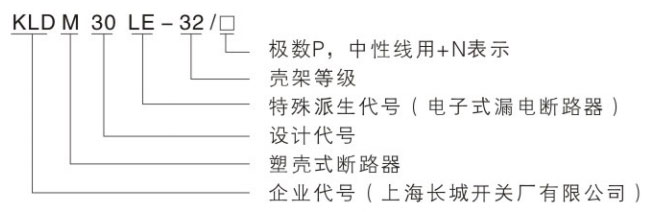

型号及其含义

正常工作条件及安装条件

周围空气湿度上限值不超过+40℃，下限值不低于-5℃，且24h的平均温度值不超过+35℃； 注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明；
注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商；

安装地点的海拔不超过2000m；

大气相对湿度在周围空气温度为+40℃不超过50%，在较低温度下可以允许有较高的相对湿度。例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施；

污染等级：3级；

安装类别：Ⅱ类及Ⅲ类；

安装场所的外磁场任何方向不应超过地磁场的5倍；

一般垂直安装，手柄向上为接通电源位置，任何方向允差2°；

安装处应无显著冲击和振动；

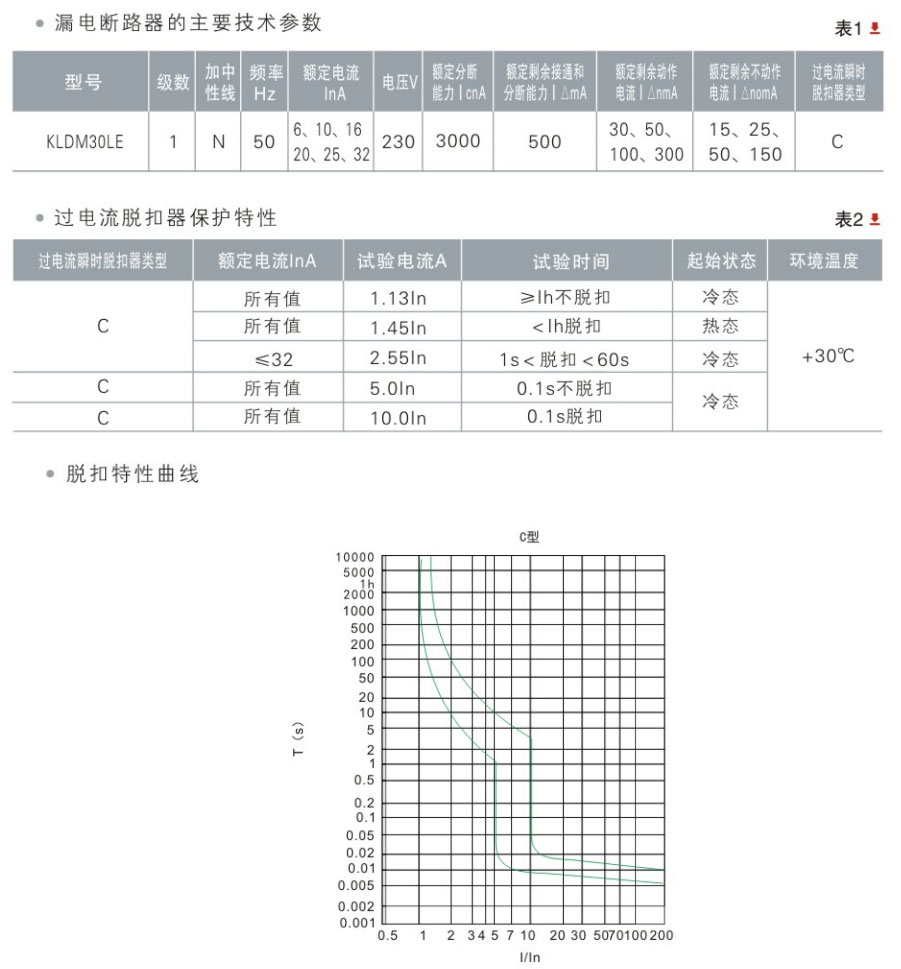

主要技术参数

结构特点

本漏电断路器主要由零序电流互感器、电子组件板、漏电脱扣器、操作机构和塑料外壳等组成；

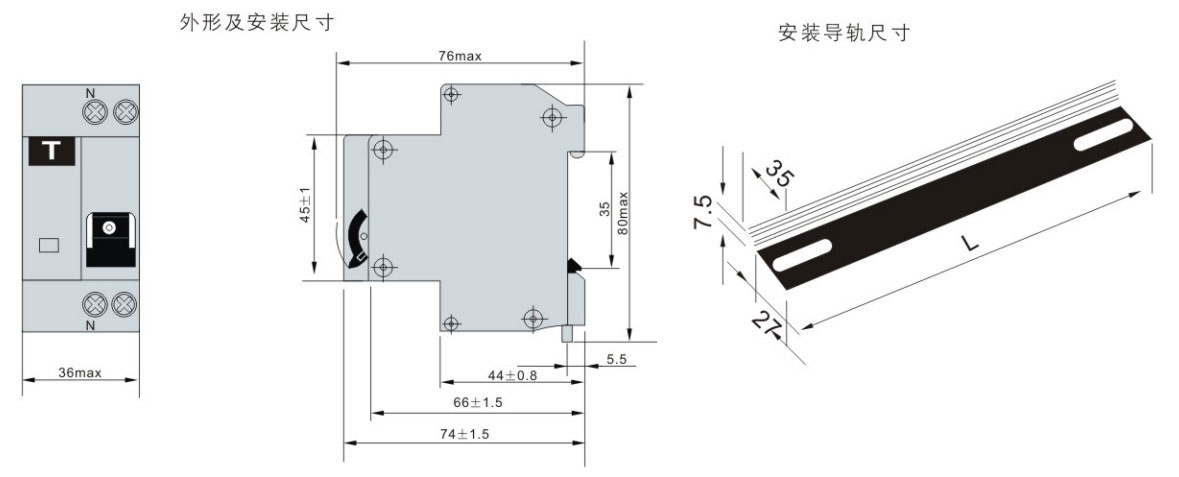

外形及安装尺寸
