产品概述

箱型固定式环网开关设备(简称环网柜)，适用于三相交流50Hz，电压6-10kV的 配电系统，作为工厂、车间、小区住宅、高层建筑、学校和公园等环网供电和终端供 电，也适于装入箱式变电站。

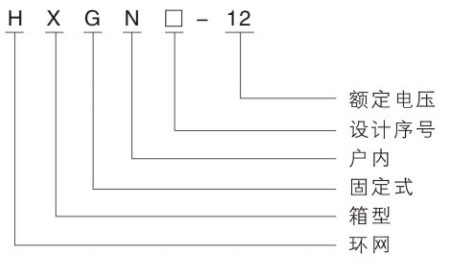

型号及其含义

使用环境条件

地震烈度不超过8度；

海拔高度不超过1000米；

周围空气温度:上限:+40℃，下限:-25℃；

相对温度日平均值不大于95%，月平均值不大于90%。水蒸气压力日平均值不大于2.2x10-3Mpa，月平均值不大于1.8x10-3Mpa；

无易燃、爆炸危险，严重污秽和化学腐蚀场所；

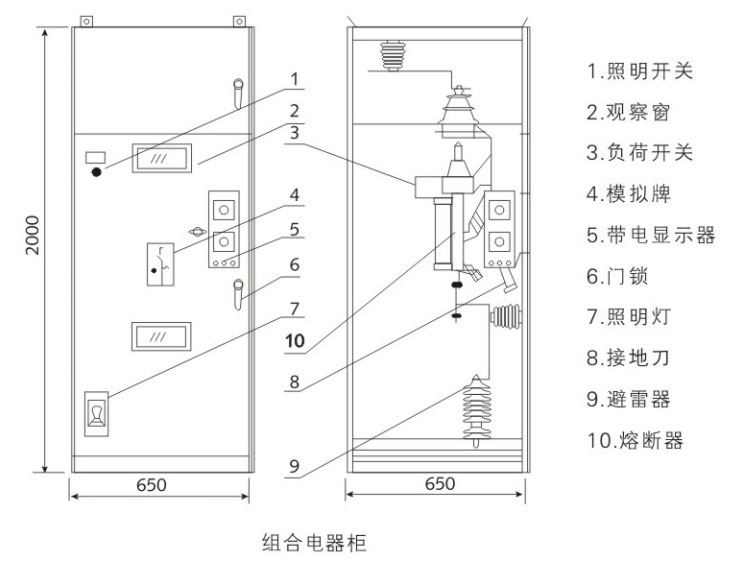

结构特点

环网柜为金属封闭式结构，基本柜架用优质薄钢板弯制组装而成。柜体上部为母线 室，主母线水平放置，仪表室位于母线室的前部，与母线室之间用钢板分隔。柜体中下 部为开关室，安装负荷开关、组合电器、电流互感器、电缆连接等。母线室与开关由金 属隔板和绝缘隔离罩隔离。架空进线时，柜顶可另加装母线通道。根据主开关的安装方 式，有侧装和正装两种不同的结构型式的环网柜供用户选用。外壳防护等级为IP2X。

主开关采用FK(R)N12A-12或FZ(R)N25-12开关，灭弧性能稳定可靠，开关 具有独特的钟形静触头绝缘罩带接地的活门结构:开关断开后、接地开关合上时，活门自动将断口隔离，检修、维护安全可靠。

“五防”联锁装置与负荷开关、接地开关的操动机构构成一个整体，既完善可靠又简化了对开关安装调试工作。

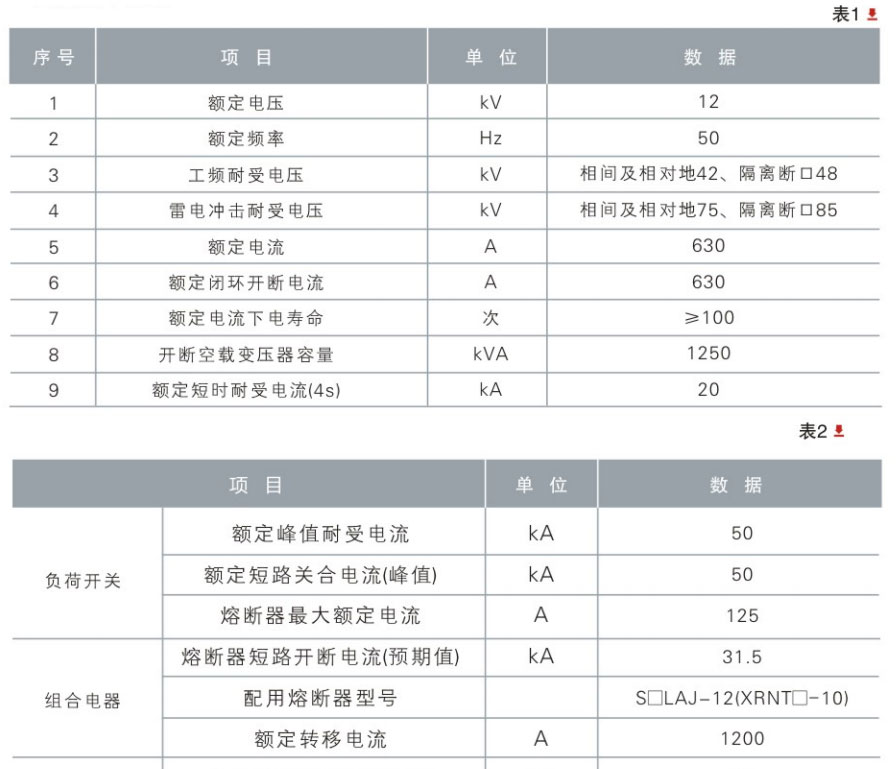

主要技术参数

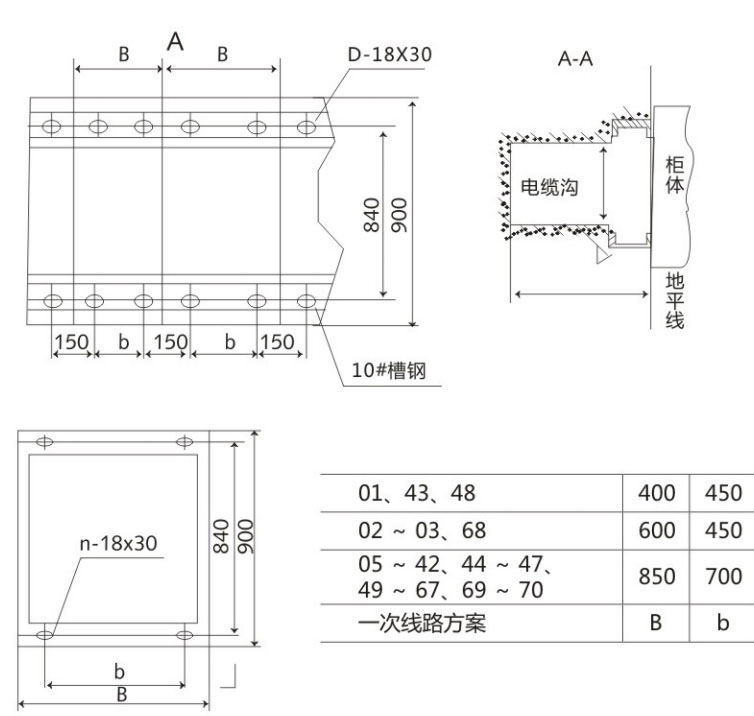

柜体应排列整齐，柜间的连接及下端应固定良好。

母线及电缆头的安装，应保证带电裸母线之间及对地空气间隙大于125mm。

各柜的接地母线应采用不小于40x3截面积的铜母线，各联接面应涂抹凡士林，接触紧密并接地良好。

底部盖板，电缆进出口应密封良好，防止小动物爬入引发事故。

安装熔断器时，必须使熔断器的撞击器朝上，即朝向负荷开关的脱扣器，且撞击器与负荷开关脱扣器的距离小于20mm。

订货须知

订货须提下列资料:

产品名称、型号、方案(或一次线路图)、数量;

环网柜内所装电器元器件的名称、型号、规格和数量;

环网柜的排列图及平面布置图;

辅助回路展开图;

柜壳漆色;

柜体外形结构尺寸:侧装650(宽)x900(深)x2200(高)，正装:900(宽)x900(深)x2200(高)，如有特殊要求请在订货时提出。
