适用范围

GMNS抽出式低压配电柜是一种模块化、多功能的低压配电柜。应用于治金、石 油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统：配电和电 动机控制系统。

采用的柜体结构具有高度的灵活性。根据您的需要或不同的使用场合，柜体内可安 装多种型号及规格元器件；根据不同的用电设备，多种类型的馈电单元可以装在同一列 柜或同一台柜中。如：馈电回路与电动机控制回路可混装在一起。

全系的低压开关柜，可以满足您全方位的需求。适用于4000A以下的所有低压系 统。可以提供高水准的可靠性和安全性。人性化设计，加强了对人身和设备安全所需的保护。

GMNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容 性，可满足苛刻工期及供电连续性的要求。

本产品符合标准：GB7251《低压成套开关设备》、JBT9661《低压抽出式成套开 关设备》、1EC60439-1《低压成套开关和控制设备》。

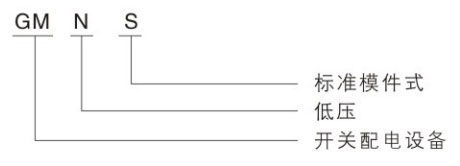

型号及其含义

使用环境条件

安装地点：室内；

环境温度：-5℃~40℃；

海拔高度：≤2000m；

应用场合：配电、电动机控制；

环境相对湿度℃时不超过50%，在较低温度时，允许有较高的相对湿度，（如：20℃时为90%）；

结构特点

设计紧凑：以较小的空间能容纳较多的功能单元。

通用性强，组装灵活：以25m为模数的C型材能满足各种结构形式、防护等级及使用环境的要求。

采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以200余种组装件可以组成不同方案的柜架结构和抽 屉单元。

安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。

柜体组合形式
抽屉柜：

a.抽屉柜是由抽屉、柜体骨架及相关组件构成，电气元件均固定安装在抽屉内。抽屉单 元标准规格有8E/4、8E/2、8E、16E、24E（E=25mm)五个规格，相同规格抽屉可以方便互换。

b.抽屉的额定电流至400A,每台装置可以配置9个8E单元抽屉，最多可以组合成36个回路(8E/4)。

c.主要用于电动机控制回路，也可用作配电。

固定柜：
此类柜型主要用作进线柜、联络柜、电容补偿柜、变频器柜、软起动柜等。

a.抽屉单元与固定单元可混合装于一个柜架中。可根据模数按8E为一个单元进行组合。

b.可用于配电回路与电动机控制回路均有的场合。

固定分隔柜

a.各回路单元间相互隔离。采用插入式或抽出式断路器以保证设备维护及检修方便。

b.主要用于配电回路，也可以用于一些功率较大的电动机控制回路。

功能单元

抽屉式功能单元
抽屉由包含若干机械机的功能部件构成，这些机构保证了抽屉有连接/试验/分离/移出等位 置，并可在不同的位置分别用挂锁进行锁定。同时，也把显示、控制及人机接口元件集 成在前面板上；通过操作手柄和大联锁，可以准确地将抽屉在连接/试验/分离/移出等位 置。各个位置在前面板上均有相应的标识，简单、直观；当断路器合闸时，由机械联锁 装置禁止抽屉移动，以保证操作的安全性；在操作过程中，有可能进行整定或检查抽屉 内部的情况，因而需要打开抽屉面板，此时，可用相应的解锁工具将抽屉面板打开；各 抽屉单元完全独立，抽屉间完全隔离；相同规格的扭曲单元可灵活的互换；出线侧同固 定的出线转接件直接相连，二次线采用专用的二次接插件连接（二次插件8E/4单元最多 为16芯，8E2单元及以上为32芯）；各种规格的抽屉单元均有相应的进出导轨及滚轮， 可以对其进出及定位进行导引。滚轮的使用，可以有效地减少操作所需的力；专用的三 节式导轨不仅使抽屉进出更加灵活，而且可有效地保证将抽屉导出柜体骨架外，即使在 抽屉单元不离开骨架的前提下，也可以抽屉单元进行检修和维护；根据抽屉单元高度或 回路电流的大小，对一单元及以上抽屉还可以加装推进机构；抽屉单元尤其适用于电动 机控制回路，对于配电型回路，也可以根据各种功能及实际需要进行选用。
固定分隔式功能单元（基于固定式或插入式元件）

此类功能单元保留了固定单元结构简单操作方便的优点，同时也有抽屉柜功能单元分隔 明确、隔离可靠的特点。适用于配电回路或电动机控制回路均可;插入式元件可以抽出 来进行维护或更换不需要切断电源。这类元件的使用，可以保证在设备维护时只要将相 应回路的元件抽出即可，而不会影响到整个配电系统的其它回路;通过操作机构和面板 上旋转手柄间的联锁，可以保证在断路器合闸时无法开门，增强了设备的安全性;在在 设备运行时，如果需要对单元内部元件进行设定或检查，此时可借用相应的解锁工具将 面板打开。

离柜的抽出式功能单元
设备安装在一个抽架底座上，它具有工作/试验/断开/抽出上个位置，在各个位置均有相应 的状态指示，并可锁定在此位置;在改变位置时，在开关前面均有相应的位置变化指 示，在各种位置时均可保护IP20的隔防护等级:该方案大大简化了大功率设备的维护 可用作进线、联络及配电回路。

主要技术参数

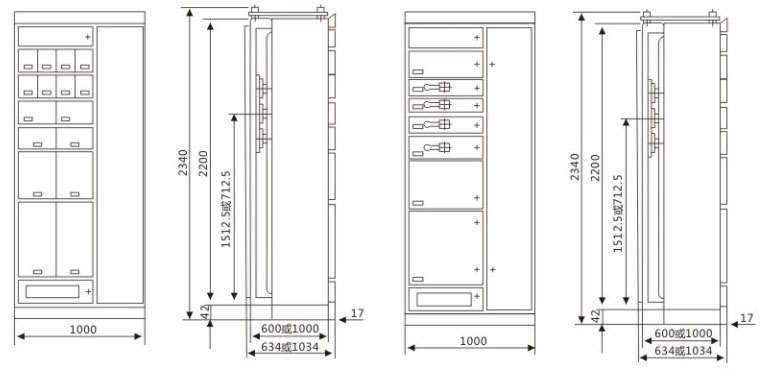

外形及安装尺寸
