产品概述

GCS低压抽出式开关柜本装置适用于发电厂、石油、化工、冶金、纺织、高层建筑 等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场 所，作为三相交流频率为50(60)Hz、额定工作电压为380V(400V)、(660V)，额定电流为 4000A及以下的发电、电动机集中控制、无功率补偿等低压成套配电装置。

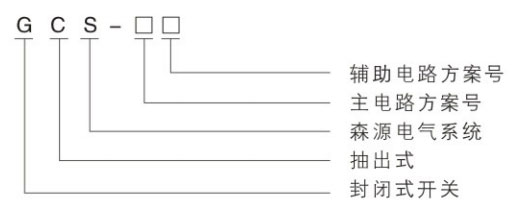

型号及其含义

使用环境条件

周围空气气温不高于+40℃，不低于-10℃。24小时内平均温度不得高于+35℃；

超过时，需根据实际情况降容运；

户内使用，使用地点的海拔高度不得超过2000m；

周围空气相对温度的变化可能会偶然产生凝露的影响；

装置安装进与垂直面倾斜度不超过5%，且整组柜列相对平整；

装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；

用户特殊要求时，可以与制造厂协商解决；

结构特点

主构架采用8MF开口型型钢或“C”型钢，由2.5mm冷轧板冷弯而成，在型钢的三侧

面分别有模数为20mm和100mm，9.2mm的安装孔，具有强度高，便于模化安装的特点。

抽屉类型分为1/2单元，1单元，2单元，3单元四个尺寸系列，回路额定电流在400A及以下。

组装灵活、结构紧凑、通用性强，安全性能好、压缩场地、装配方便。提高转接件的热容量、较大幅度的降低由于转换件的温升给插件、电缆头、间隔板带>来的附加温升。

功能单元之间、隔室之间的清晰、可靠、不因某一单元的故障而影响其它单元工作、使故障局限在最小范围。

母线平放置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击。MCC柜单柜的回路数量多至22回，充分考虑了大单机容量发电厂，石化系统等行业的电动门(机)群的需要。

装置与外部电缆的连接在电缆室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便。

同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。

抽屉单元有足够数量的二次接插件（1单元及以上为32对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。

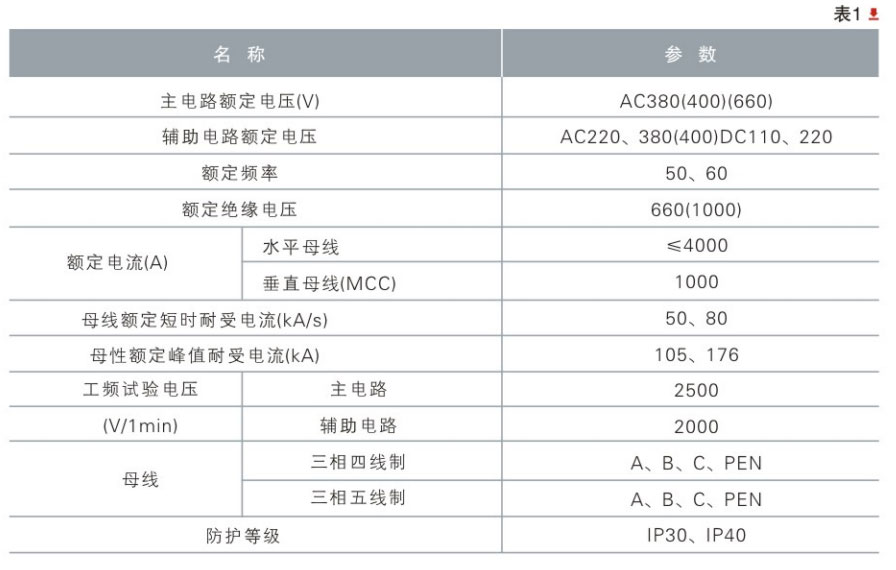

主要技术参数

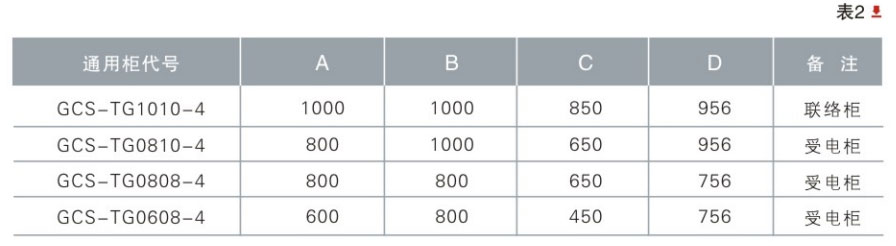

外形及安装尺寸
