适用范围

DZL25系列漏电断路器(以下简称漏电断路器)主要适用于交流50HZ、额定工作电 压为380V，额定电流至200A的配电网络中，用来对人进行间接接触保护。也可用来防止 因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路 及电源设备的过载和短路，还可作为线路的不频繁转换和电动机不频繁起动之用。

产品符合GB6829、GB14048.2和IEC60755、IEC60947标准。

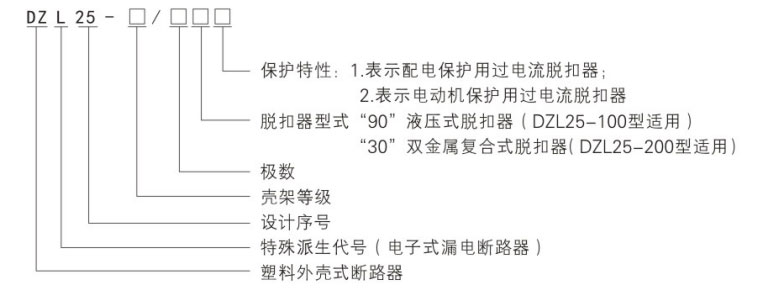

型号及其含义

正常工作条件及安装条件

污染等级:3级；

安装类别:Ⅲ类；

安装场所的外磁场任何方向不应超过地磁场的5倍；

安装地点的海拔不超过2000m；

一般垂直安装，手柄向上为接通电源位置，任何方向允差2°；

安装处应无显著冲击和振动；

周围空气温度上限值不超过+40℃,下限值不低于-5℃,且24h的平均温度值不超过+35℃
注1:下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明；
注2:上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商；

大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施；

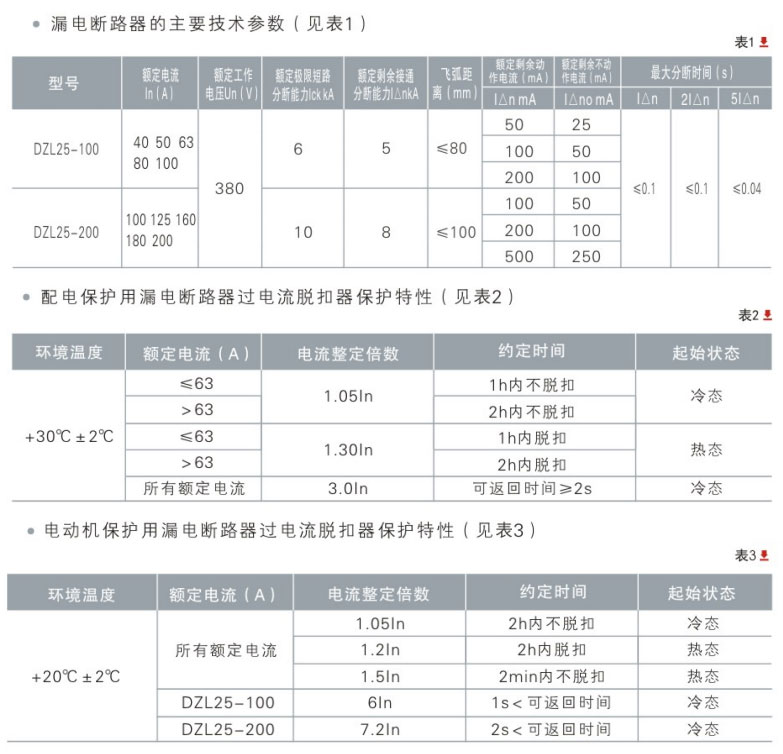

主要规格和技术参数

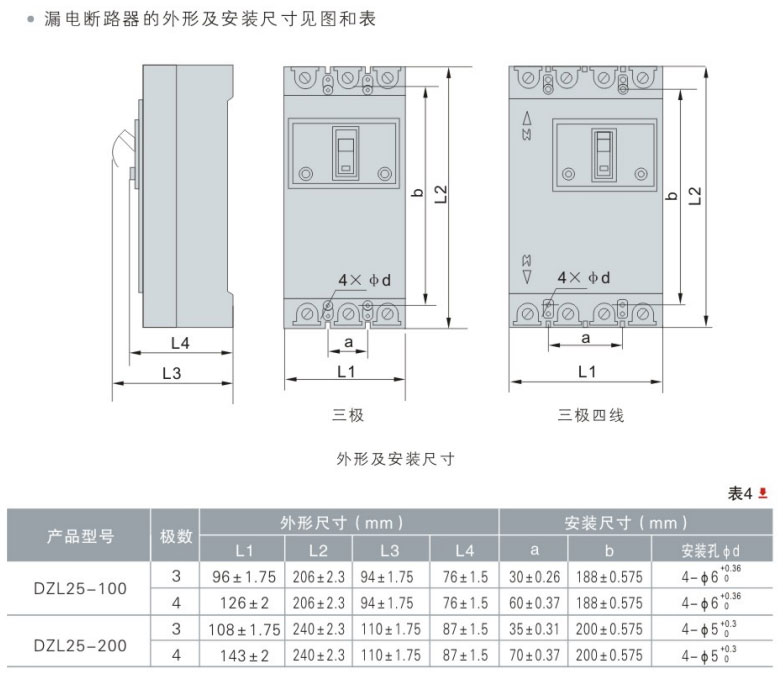

外型及安装尺寸

订货须知

订货时必须写明:产品名称、型号、规格、极数、保护特性、额定电流、额定剩余动作 电流，订货数量。

例:订DZL25-100，四极配电保护用漏电断路器，额定电流100A，额定剩余动作电流 200mA.共100台，应写为:DZL25-100/4901100A 200mA100台。

对漏电断路器有特殊要求可与厂家协商解决 。
