适用范围

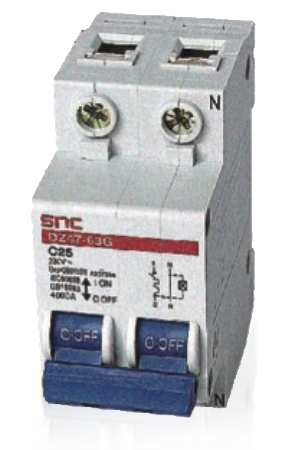

本产品采用了专业生产线生产的、集过电压、过载保护和自由脱扣机构于一体的机 芯，和其他机构外壳定位的产品相比，保证了高分断的可靠性，而锤式动铁芯快速电磁 动作系统及其他技术保证了产品的限流性能，是民用住宅配电保护开关的首选产品。
本产品过电压模块与断路器拼装成一体，具有体积小、过电压保护性能稳定等优点。

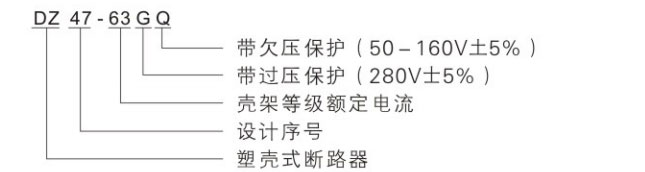

型号及其含义

主要技术参数

按额定电流分:6A、10A、16A、20A、25A、32A共六种；

按极数为带一个保护极的二级断路器(1P+N)；

瞬时脱扣器的型式为C型(5ln~10ln)；

运行短路能力:4500A；

机械电气寿命:大于4000次；

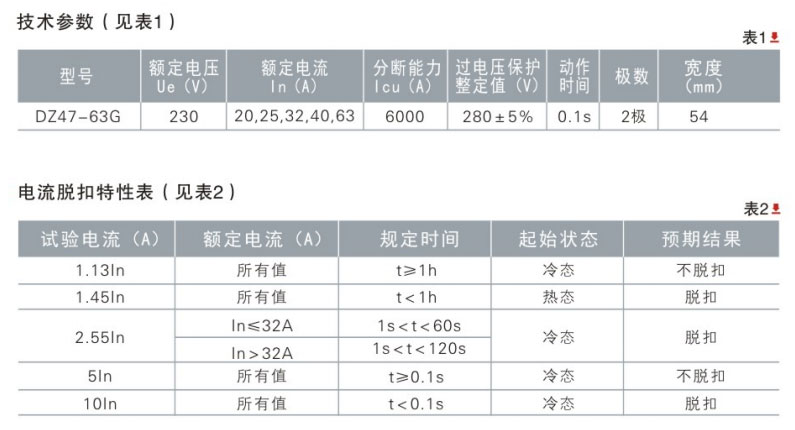

时间-电流动作特性(见表1)；

结构特点

产品体积小，结构紧凑，18mm宽度内拥有1P+N两极，是DZ47产品两极体积的一半。价格比优于同类产品；

产品壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成；

产品直接带零线安装，避免零线拉发线错误潜在的触电危险；

产品采用导轨安装，方便省时；

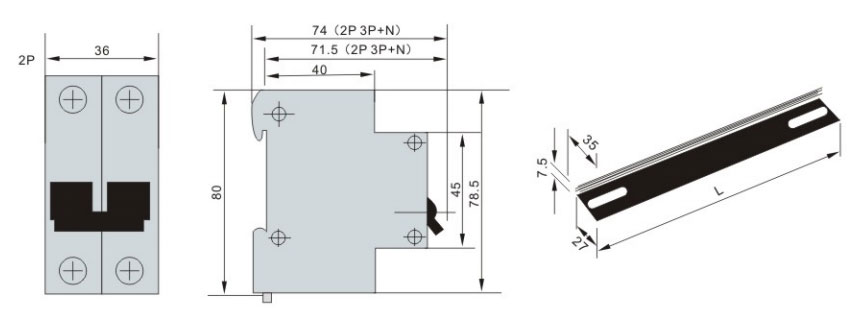

外形及安装尺寸
