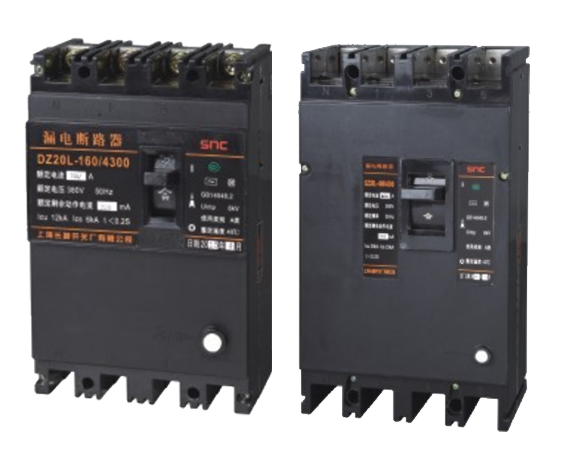

适用范围

DZ20LE系列漏电断路器主要适用于交流50Hz，额定电压为380V，额定电流至 630A的配电网络中，作为人身触电或设备漏电保护之用:也可用来防止因设备绝缘损 坏，产生接地故障电流而引起的火灾危险:同时还可以用来分配电能和保护线路及电源 设备的过载和短路，亦可以用来作为线路的不频繁转换之用。

本系列漏电断路器为AC型断路器。

本产品符合GB14048.2和IEC60947-2标准。

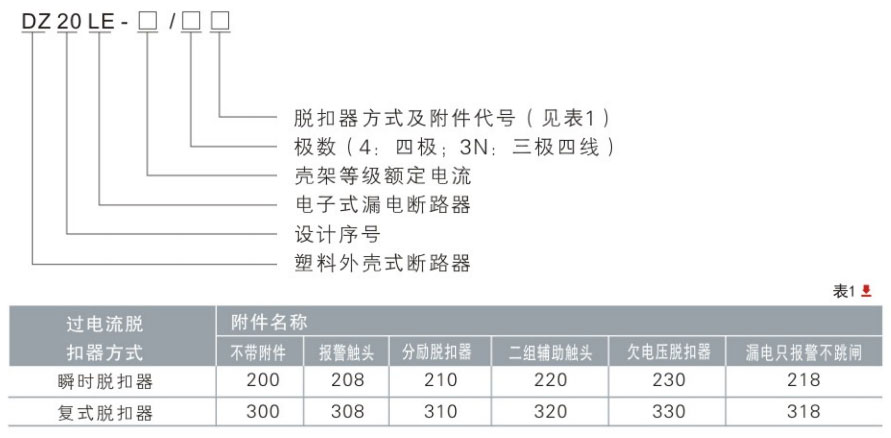

型号及其含义

使用环境条件

周围空气温度:
a.周围空气温度上限不超过+40℃；
b.周围空气温度24h内的平均值不超过+35℃；
C.周围空气温度下限不低于-5℃；

注:如用户对漏电断路器使用温度有特殊要求，可与制造厂协商。

海拔:安装地点的海拔不超过2000m；

大气条件:
大气的相对湿度在周围最高+40℃时不超过50%;在较低温度下可以有较高的相对湿 度，最湿月的月平均最大相对湿度为90%，同时该月平均最低温度为+25℃，并考虑 到温度变化发生在产品表面上的凝露；

污染等级:3；

安装条件:
漏电断路器应按照制造厂提供的使用说明书安装要求进行安装。上接线端子接电源 侧，下接线端子接负载侧，与垂直面倾斜度不超过5°，且不得安装在冲击振动及受 雨雪侵袭的地方；

安装类别:Ⅱ；

外磁场:漏电断路器安装场所附近的外磁场，任何方向不应超过地磁场的5倍；

分类

按极数分：四极漏电断路器、三极四线漏电断路器。

按剩余电流分断时间分：一般型、延时型。

按剩余动作电流分：剩余动作电流不可调型、剩余动作电流可调型(三档)。

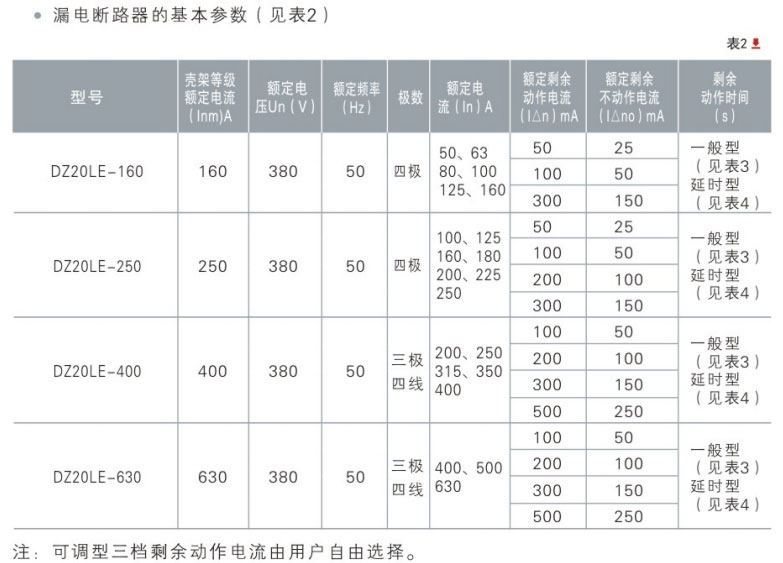

主要技术参数

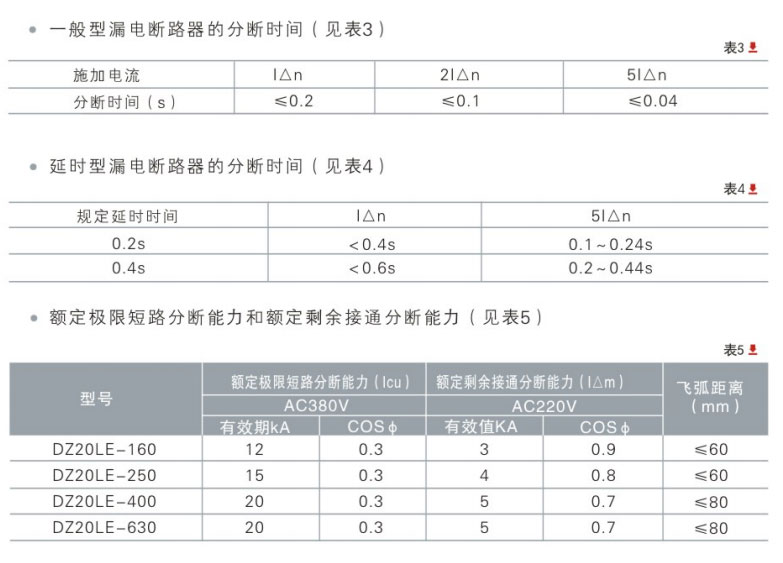

剩余电流动作特性

在正常的工作条件下，漏电断路器的剩余动作电流小于或等于额定剩余动作电流，并大 于额定剩余不动作电流。

漏电断路器用主电源作为辅助电源,其要求为漏电断路器在0.85~1.1Un之间正常运行。

过电流脱扣器的断开特性

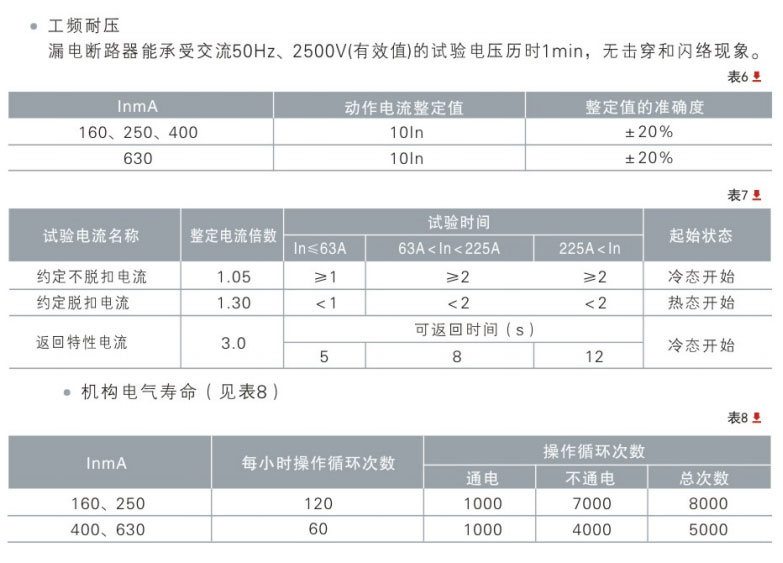

过电流脱扣器在短路情况下的断开特性(见表6)

过电流脱扣器在过载反时限下的断开特性

当周围空气温度为+40℃时，配电用漏电断路器在过电流脱扣器各极同时通电时，反时 限断开动作特性(见表7)。

电气间隙和爬电距离

漏电断路器的电气间隙不小于5.5mm;爬电距离不小于10mm。

结构与工作原理

结构
本系列漏电断路器系电流动作型电子式漏电保护断路器。主要部件有:主开关、零序 电流互感器、电子放大部件、漏电脱扣器、试验装置。全部零部件均装在一个塑料外壳中。

工作原理当被保护线路或电源设备出现过载或短路时，主开关中的复式脱扣器完成延 时或瞬时脱扣动作，从而切断电源起到过载或短路保护作用。当被保护电路中有漏电 或人身触电时，只要剩余电流达到整定动作电流值，零序电流互感器的二次绕组就输 出一个信号，并通过漏电脱扣器动作，从而切断电源，起动漏电和触电保护作用。

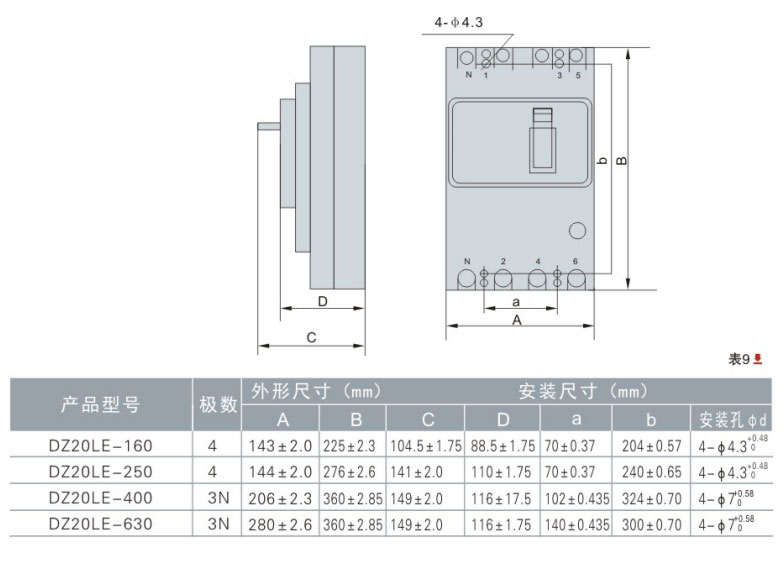

外型及安装尺寸
