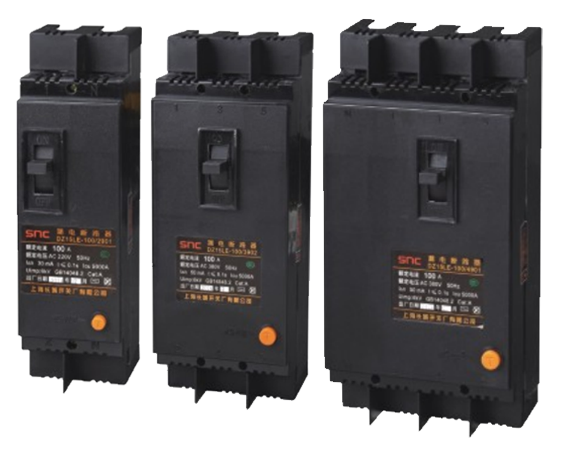

适用范围

DZ15LE系列漏电断路器(以下简称漏电断路器)，适用于交流50Hz，额定电压为 220V或380V，额定电流至100A的电路中，作漏电保护之用，也可用来防止因设备绝缘 损坏，产生接地故障电流而引起的火灾危险、并可用来保护线路过载及短路，亦可作为 线路的不频繁转换之用。

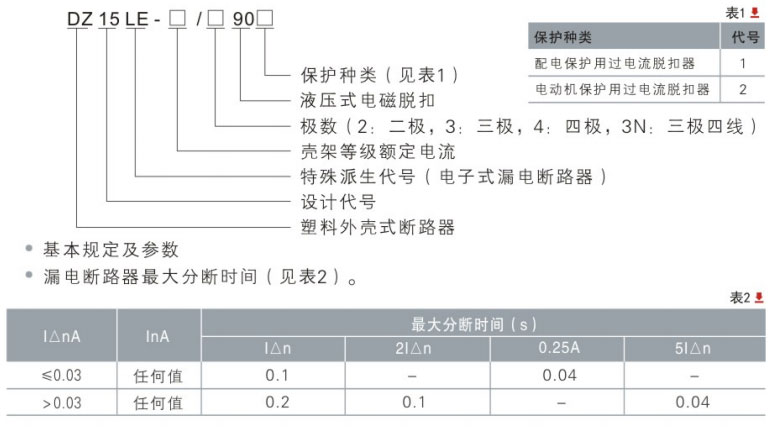

型号及其含义

使用环境条件

安装地点的海拔不超过2000m；

周围空气温度:
周围空气温度上限不超过+40℃；

周围空气温度24h的平均值不超过+35℃；

周围空气温度下限不低于-5℃；

大气条件:
大气的相对湿度，周围最高温度为+40℃时不超过50%，在较低温度下可以有较高的相 对湿度，在最湿月的平均温度为+25℃时，该月月平均最大相对湿度为90%，并考虑到 因温度变化发生在产品表面上的凝露；

安装条件:
安装在无冲击振动及无雨雪侵袭的地方，上接线端子接电源侧，下接线端子接负载侧，

与垂直面的倾斜度不超过5°；

安装类别:Ⅲ；

污染等级:3；

漏电断路器安装场所附近的外磁场在任何方向不超过地磁场的5倍；

分类

按漏电断路器的极数分为:二极、三极、四极、三极四线。

按漏电断路器的用途分为:配电用，保护电动机用(仅适用于三极)。

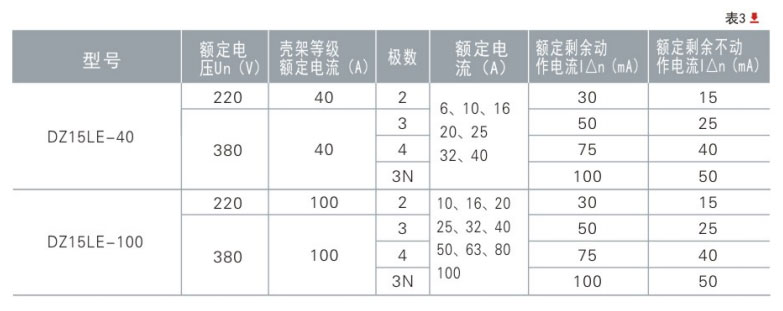

规格及参数(见表3)

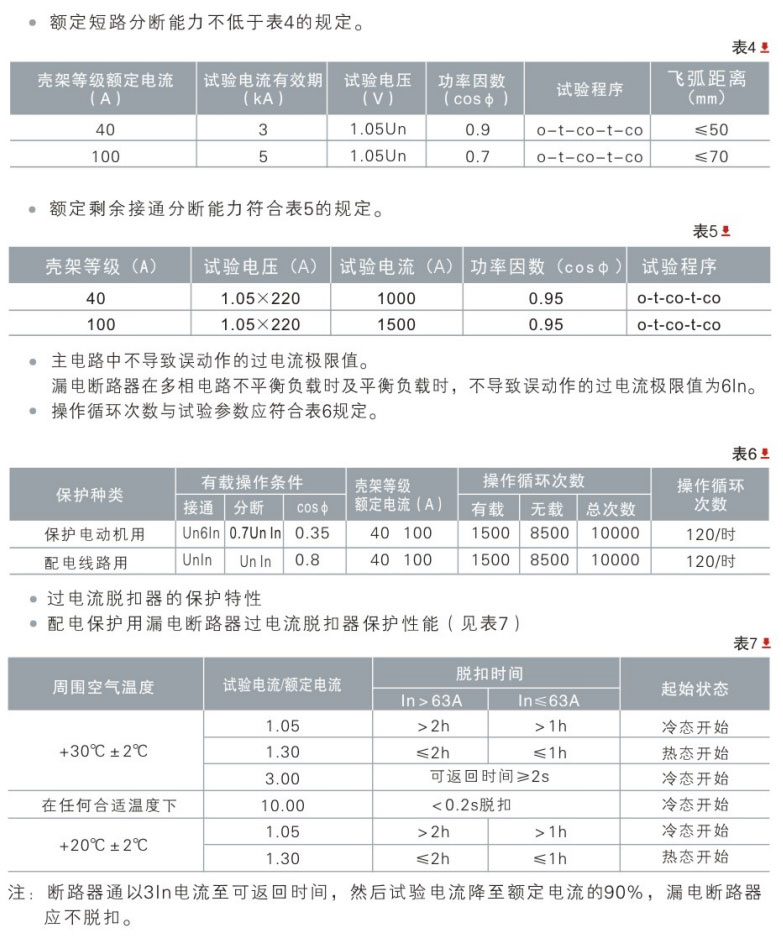

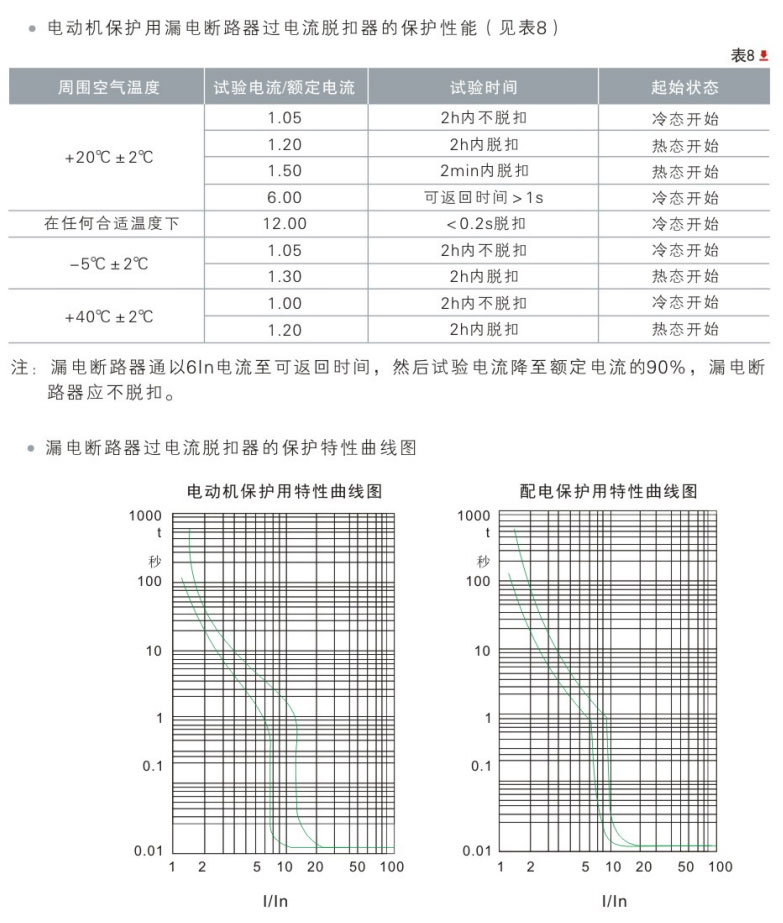

主要技术参数

结构与工作原理

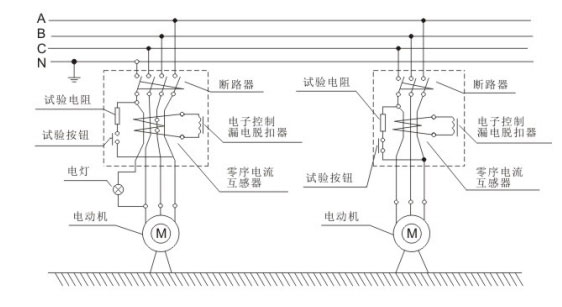

本系列漏电断路器系电子式漏电断路器，主要由零序电流互感器，电子控制漏电脱 扣器及带有过载和短路保护的断路器组成。全部零件安装在一个塑料外壳中，其工作原 理图(见图)。

当被保护电路中有漏电或人身触电时，只要漏电电流达到动作电流值，零序电流互 感器的二次绕组的输出信号使可控硅触发导通，并通过漏电脱扣器使断路器动作，从而 切断电源起到漏电和触电保护作用。

当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使漏 电断路器动作，从而切断电源起到过载和断路保护作用。

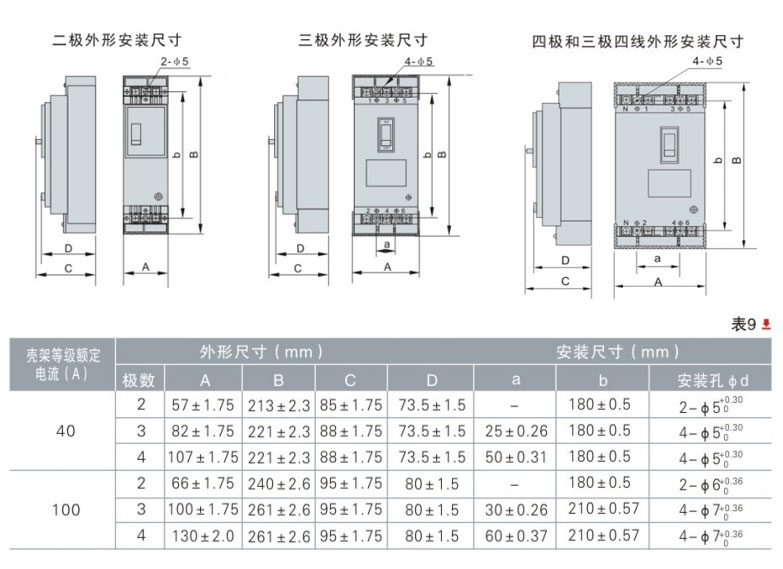

外型及安装尺寸
