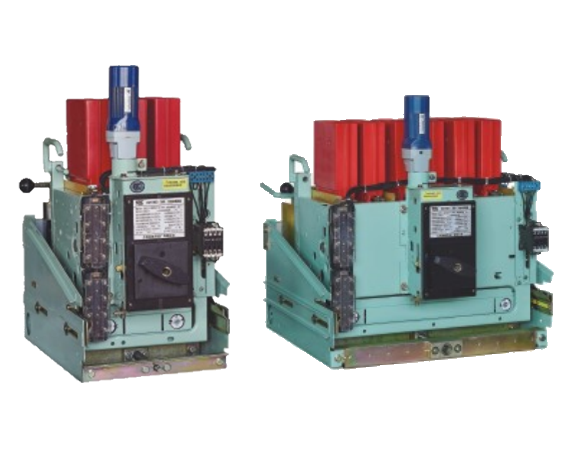

适用范围

DW17系列万能式断路器适用于交流50Hz电压400V(380V)、690V，电流至 3900A的配电网络，用来分配电能和保护线路及电源设备的过载、欠电压、短路等，在正 常条件下，也可作为线路的不频繁转换之用。

符合标准:IEC60947-2、GB14048.2

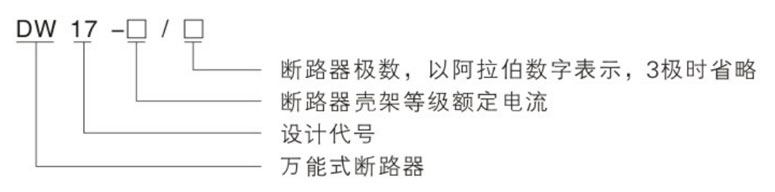

型号及其含义

正常工作条件和安装条件

污染等级：三级；

安装地点：海拨不超过2000m；

安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°；

周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃；

大气条件：大气相对湿度在周围空气温度+40℃时不超过50%，在较低温度下可有较 高的相对湿度；

最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑 到因温度变化产生在产品表面上的凝露；

主要参数及技术性能

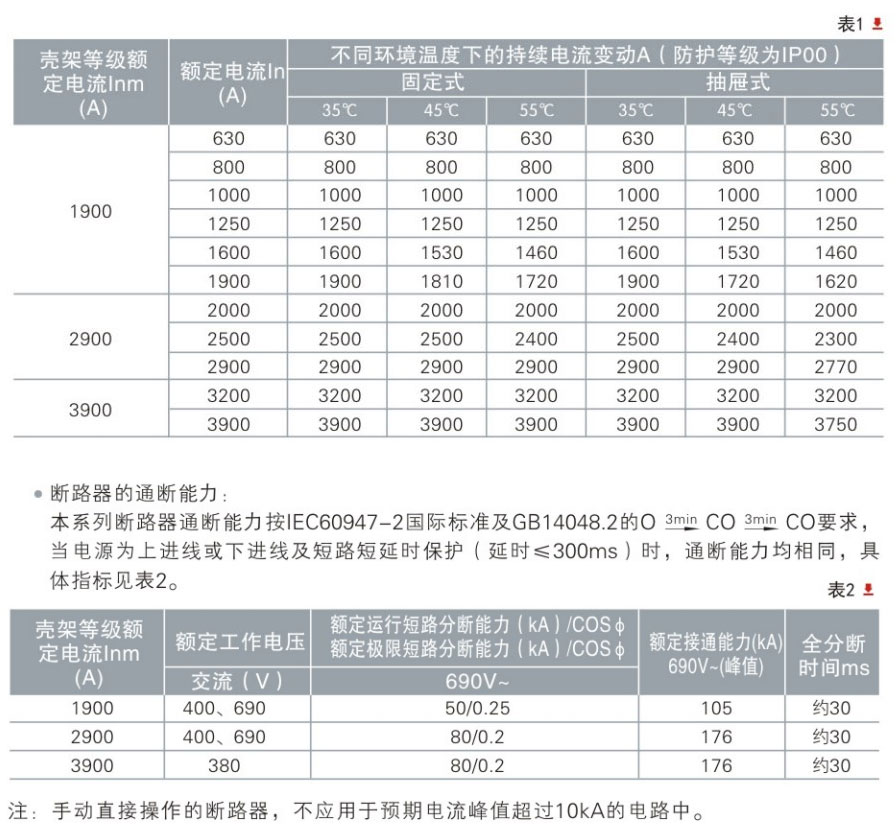

断路器在不同环境温度下的持续电流变动(见表1)。

安装使用和维护

安装前先以1000V兆欧表检查断路器绝缘电阻，在周围介质温度200C±5℃和相对湿度 为50%-70%时应不小于10MQ，否则应进行处理，待绝缘电阻达到要求后方可使用。安装前应检查断路器的规格是否符合要求。

检查断路器在闭合和断开过程中，其可动部分与灭弧室的零件应无卡住和碰擦现象。并 且指示标牌能正确的指示断路器工作状态。(灭弧罩安装后应与安装底座无间隙1 固定式断路器安装时，其底座应居于垂直于水平的位置，用安装螺钉固定。同时必须可 靠接地，接地螺钉处有各符号标记:抽屉式断路器使用前，需检查抽屉座二次回路上的绝缘板有无脱落现象。

安装时应考虑断路器的安全间距，尤其是固定式断路器的飞弧距离必须保证。 断路器安装面必须平整。

检查分励脱扣器，欠电压脱扣器动作是否正常，随后在欠电压脱扣器吸合条件下，手动 操作或电动操作应可靠地使断路器闭合，当用分励脱扣器或欠电压脱扣器或手动脱扣 时，应使断路器可靠断开，进行五次操作检验。

使用中发现铁芯有异常噪声时，应将工作极面的防锈油抹净。

断路器应定期进行维护

a.清理尘埃以保持断路器的绝缘良好。

b.对各个转动或滑动部分加注润滑油。

C.检查各种脱扣器的整定值和动作值以及操作过程。

d.检查触头系统:抹净触头上的烟痕，发现触头接触面上有小的金属粒时，应将其清除。

如果触头银合金的厚度小到lmm时必须更换触头。

断路器经受短路电流后，除必须检查触头系统外，需清理灭弧罩内壁烟痕:如果灭弧栅片烧损严重，则应更换灭弧罩。

联接断路器主回路接线端的母线，离接线端(200-250)mm处应用绝缘件固定，以免电动力造成损害。

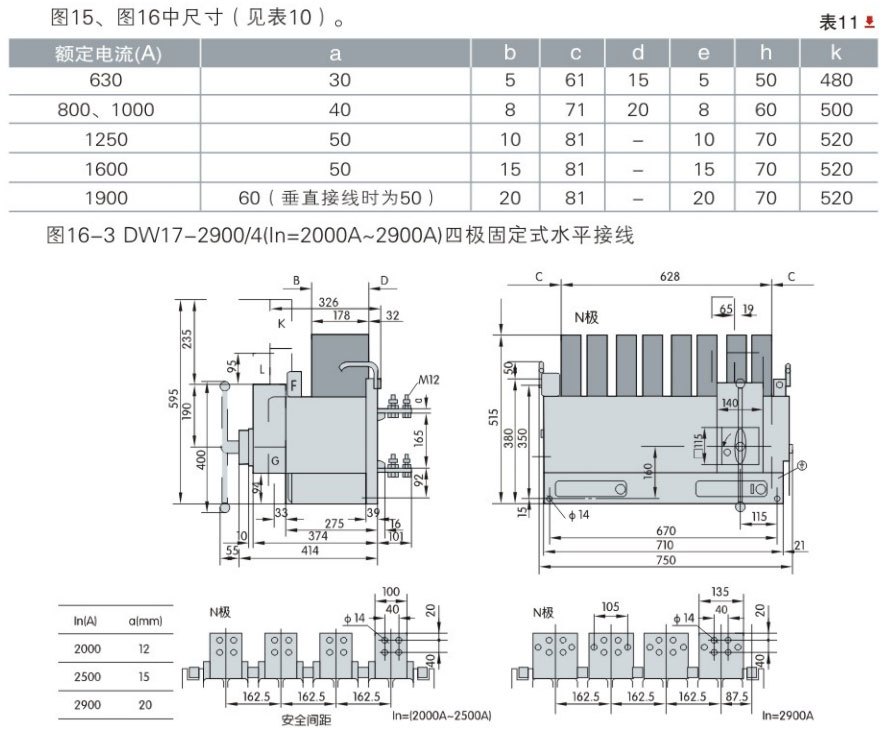

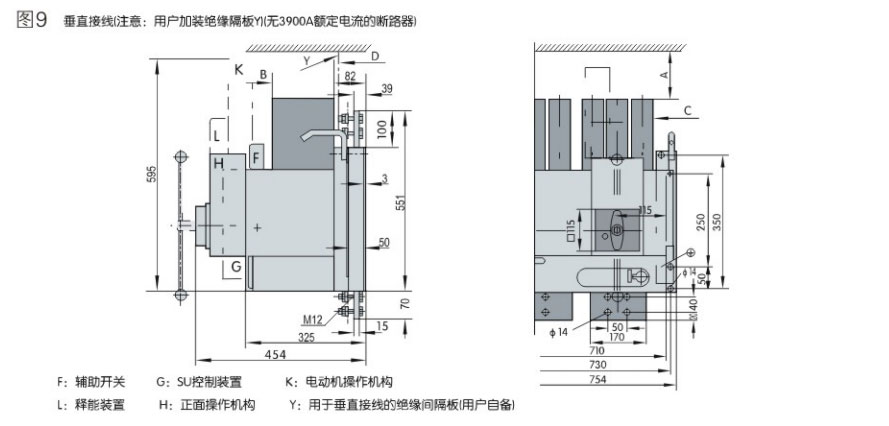

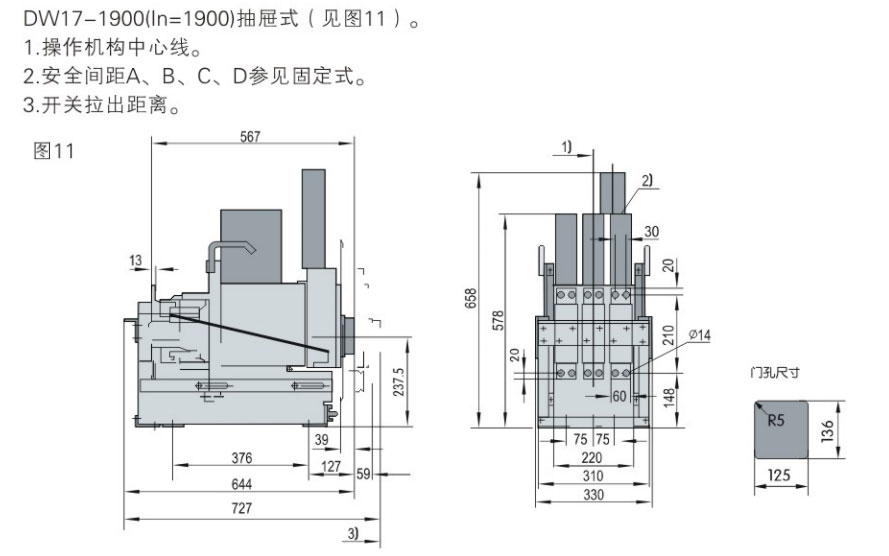

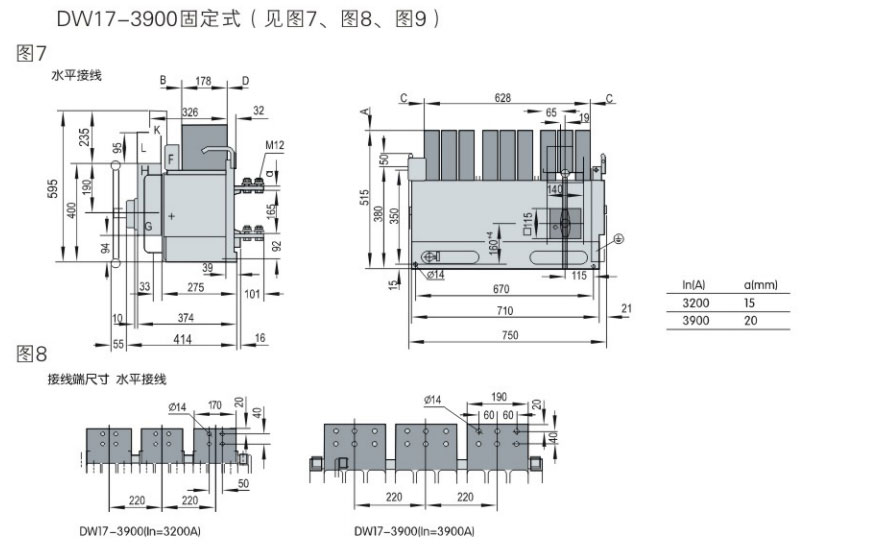

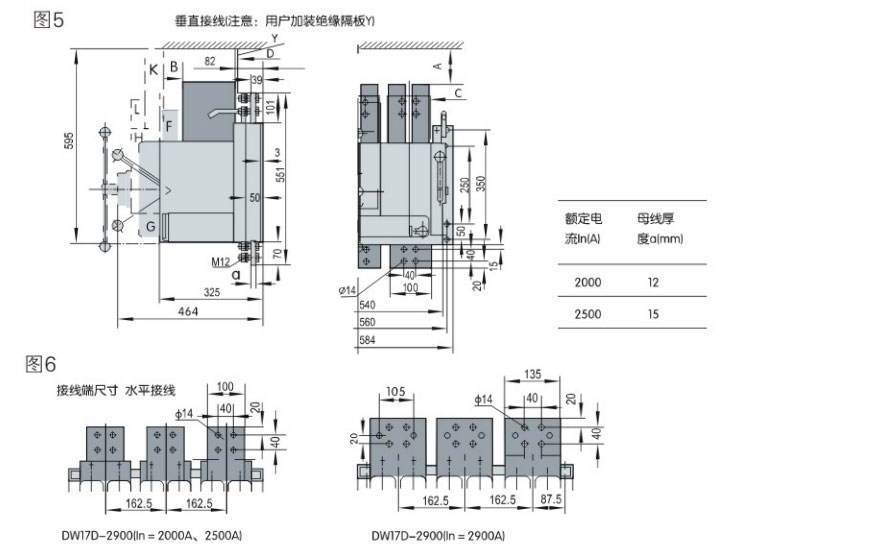

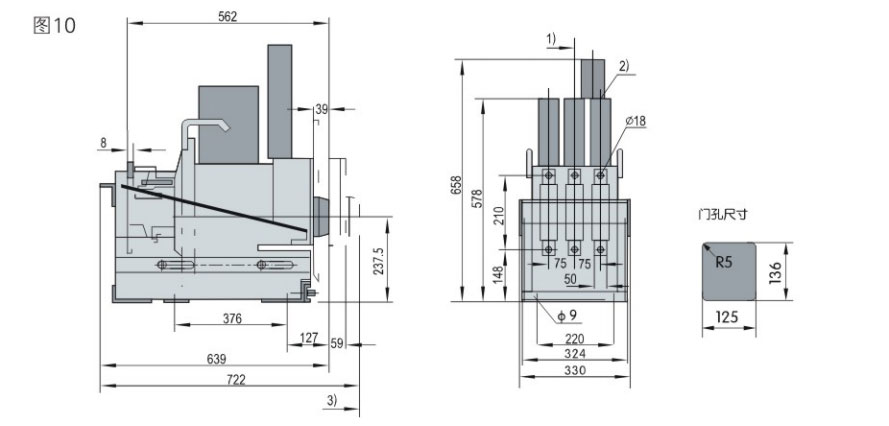

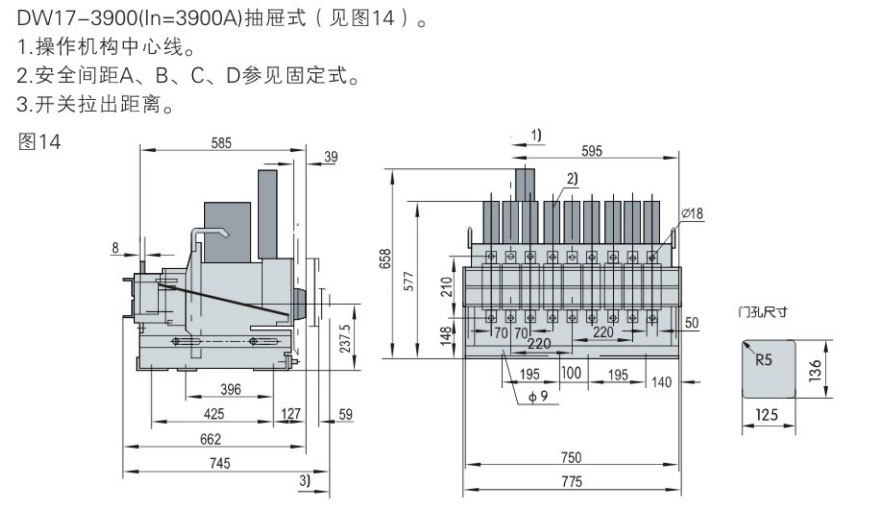

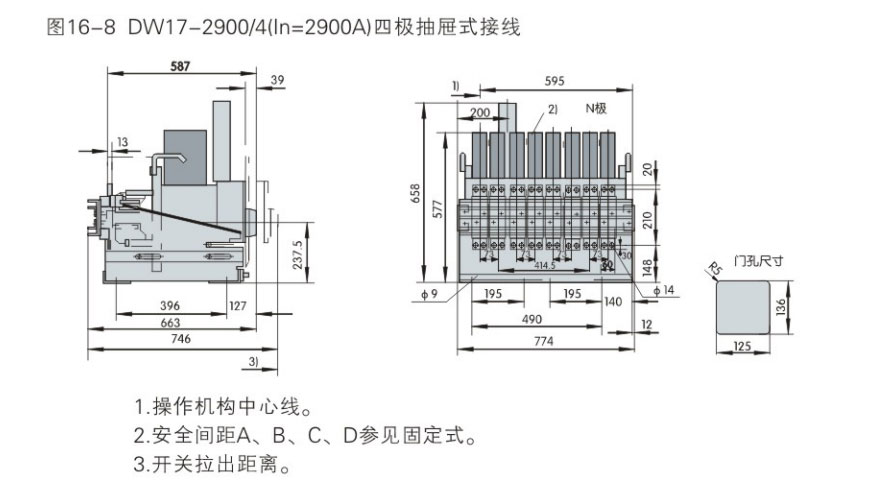

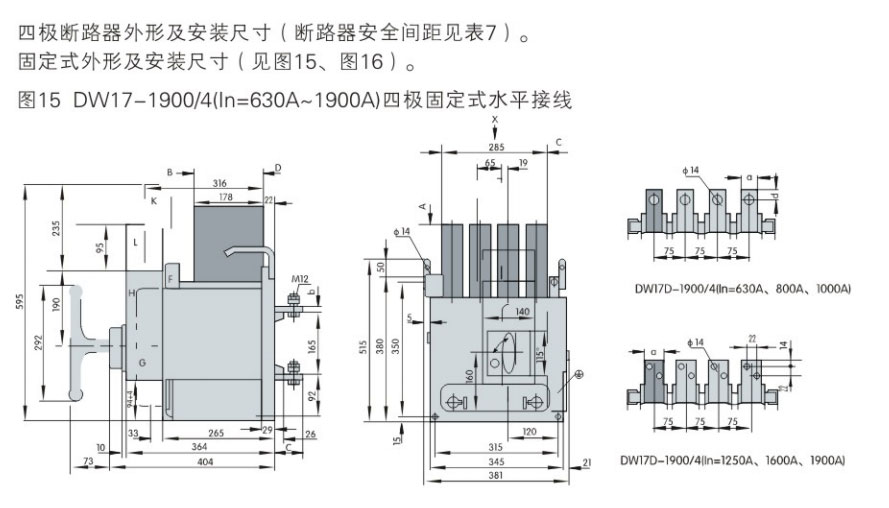

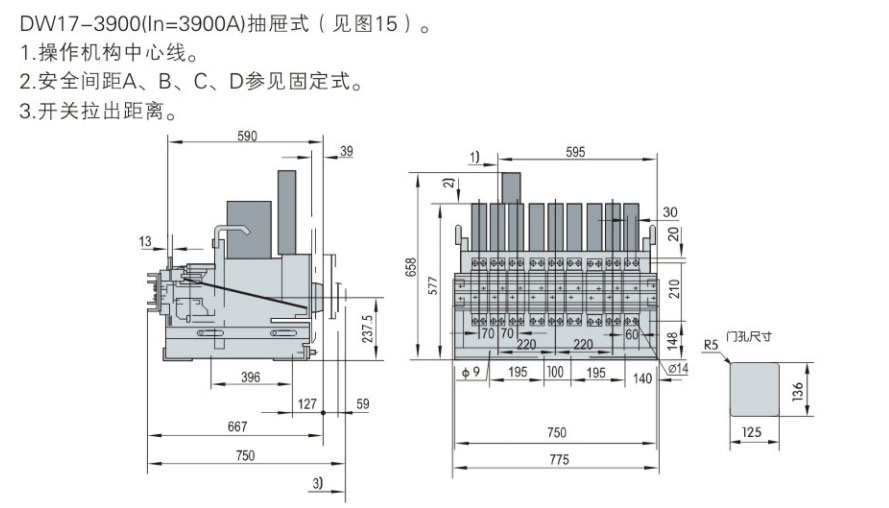

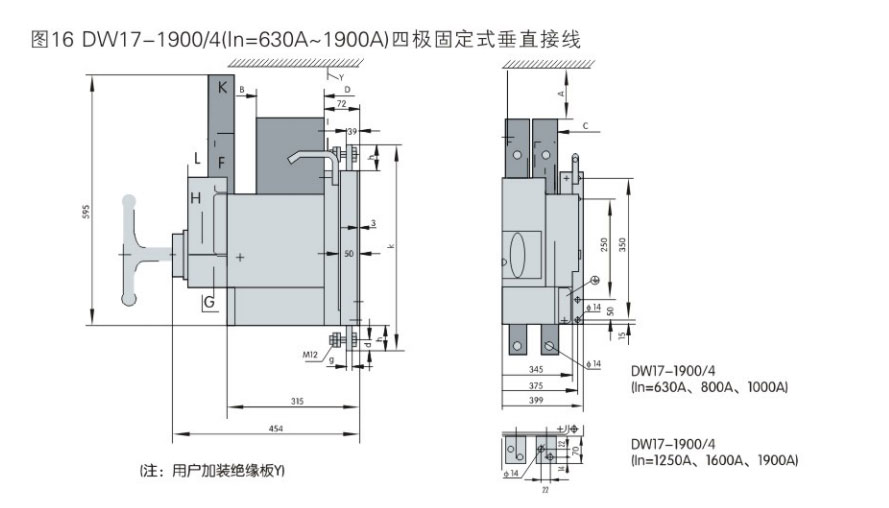

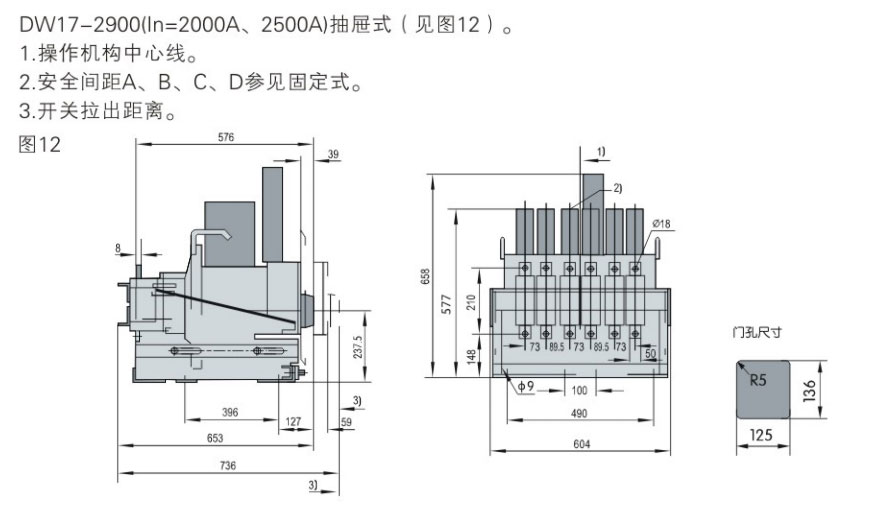

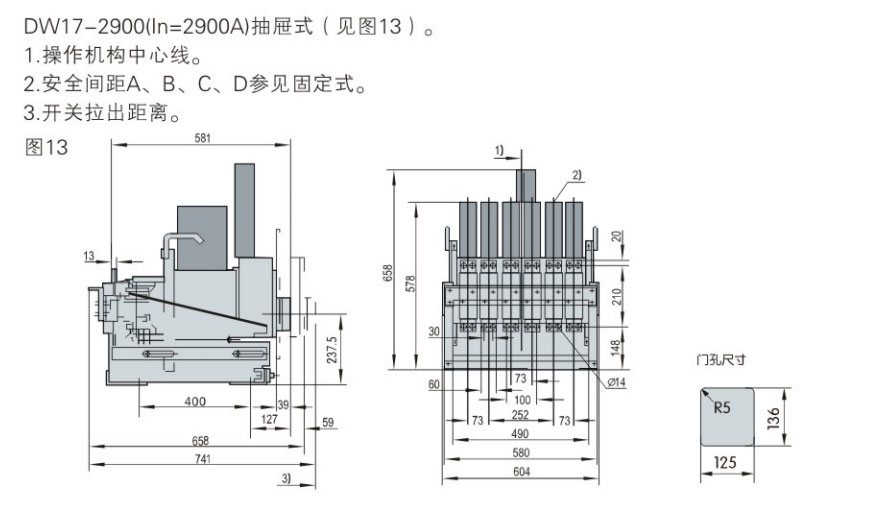

外形及安装尺寸

三极固定式断路器外形及安装尺寸1断路器的安全间距见表71(门孔尺寸见抽屉式图)。

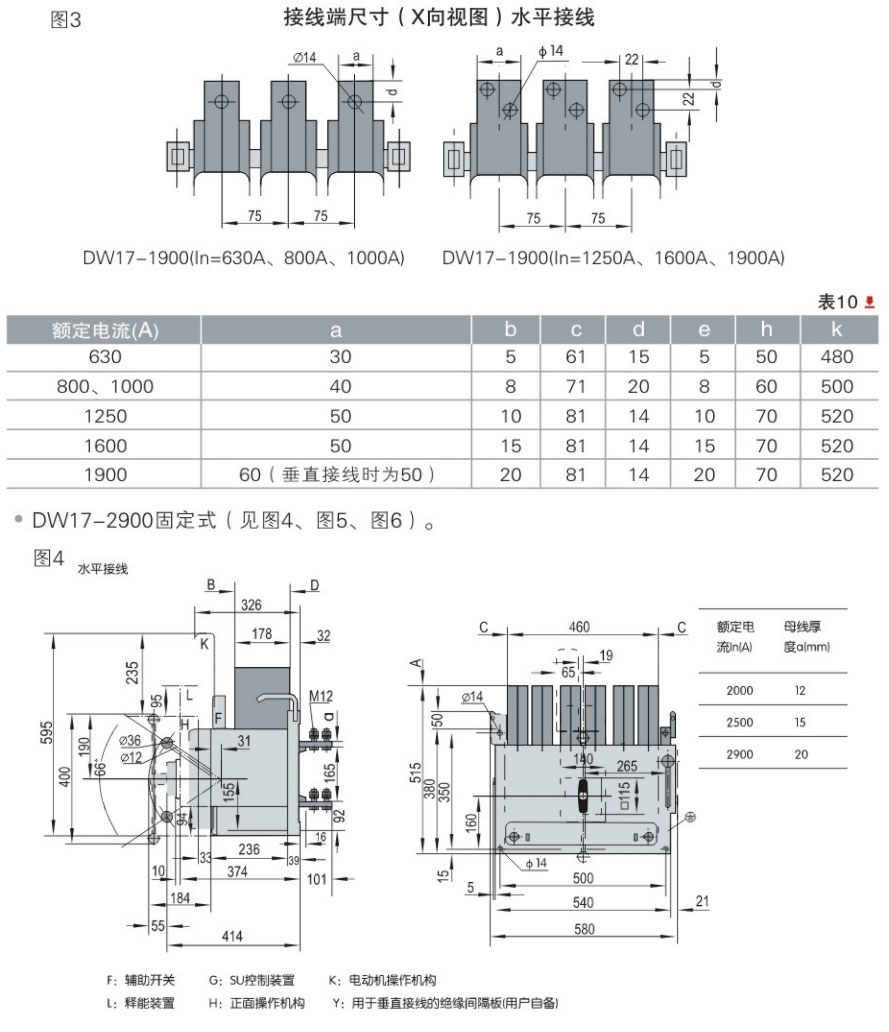

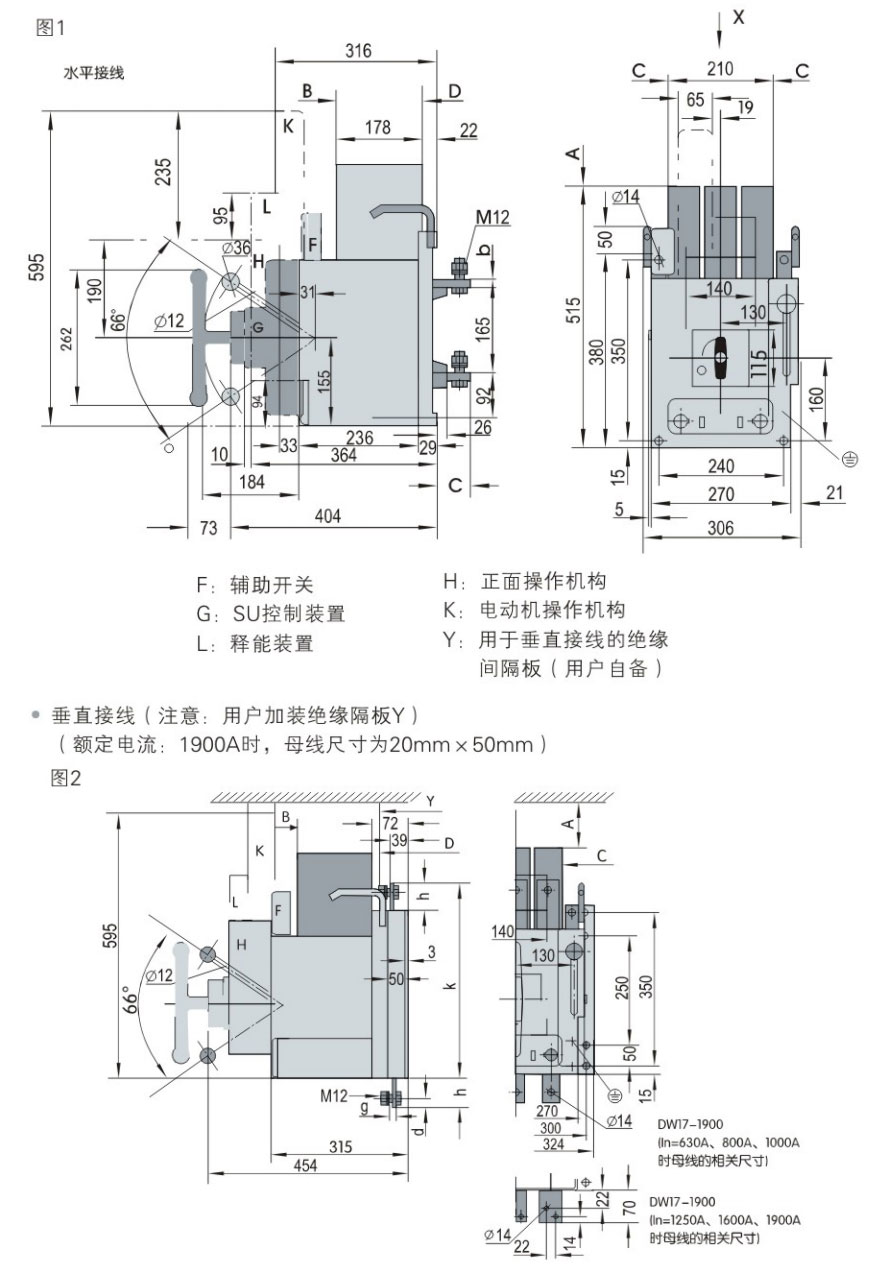

DW17-1900固定式(见图1、图2、图3)。
