适用范围

DW15系列万能式断路器(以下简称断路器)适用于交流50Hz、额定电流至6300A，额定工作电压交流380V，交流1140V的配电网络中，用来分配电能和供电线路 及电源设备的过载、欠电压、短路保护之用。

断路器在正常条件下可作为线路的不频繁转换之用，正常条件下也可作为电动机的 不频繁起动之用，壳架等级额定电流630A的断路器还具有抽屉式和限流断路器。限流断 路器由于具有限流特性，特别适用于可能出现特大短路电流的网络。

符合标准：GB14048.2

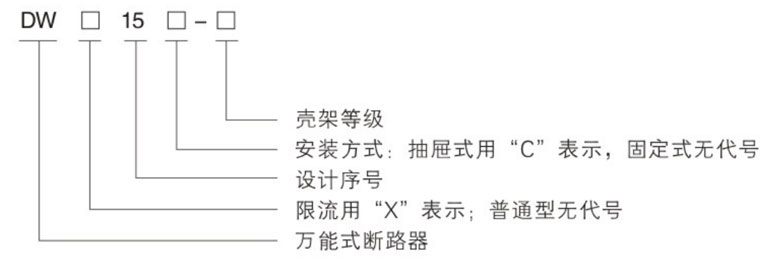

型号及其含义

正常工作条件和安装条件

污染等级为：三级；

断路器安装的垂直倾斜度不超过5°；

安装地点的海拔高度不超过2000m；

周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃；

大气相对湿度在周围空气温度为+40℃时不超过50%;在较低的温度下可以有较高 的相对湿度;最湿月的月平均最大湿度为90%，同时该月的平均最低温度为+25 ℃，并考虑到因温度变化发生在产品表面上的凝露；

额定工作电压1140V断路器安装类别Ⅲ，额定工作电压400V(380V)及以下的断路器 的安装类别为IV，辅助电路安装类别除欠压瞬时脱扣器线圈，欠压延时用的电源变 压器初级线圈与断路器相同外，其余均为Ⅲ；

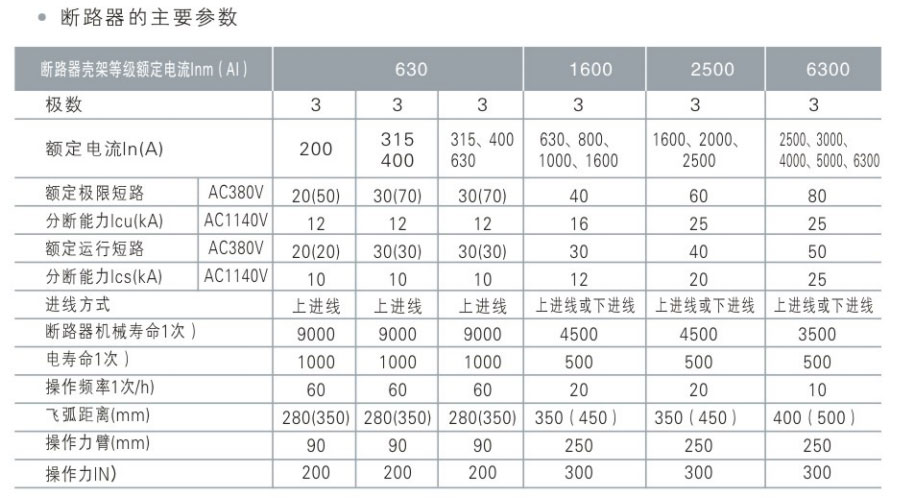

主要参数及技术性能

注:
a.DW15C-200、400、630技术参数同DW15-200、400、630。

b.DW15C抽屉空插接寿命为200次，DW15-6300(In>5000A)机械寿命免维护1500次。

c.飞弧距离括号内为1140V产品。

d.分断能力括号内的指标仅适用于限流型。

e.In=5000、6300A只有电磁式，其余均有热-电磁式和电磁式两种。

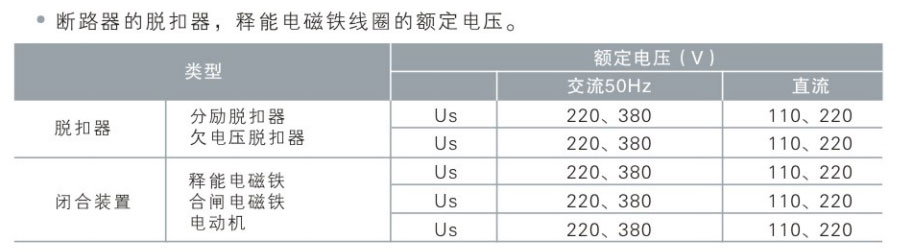

其它

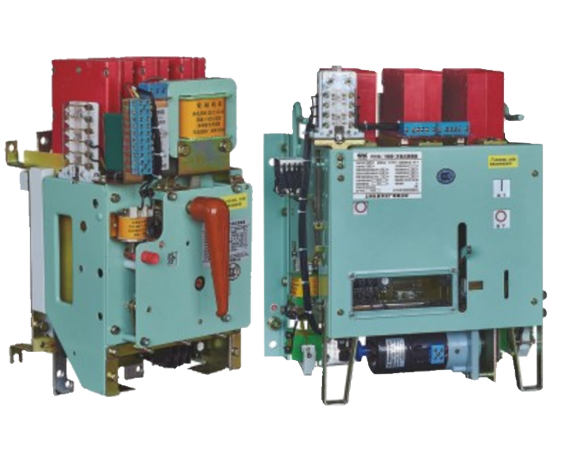

结构特点

DW15-200、400、630万能式断路器： 该断路器为立体布置形式，触头系统、左右侧板均安装在一块绝缘板上。上部装有灭系统，操作机构可装在正前方或右侧面。有“分"、“合”指示及手动断开按钮。 其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。欠电压延时装置或热继电器均可分别装在下方。

DW15-1600、2500、6300万能式断路器:
该断路器为立体布置形式，触头系统，操作机构均安装在铁制框架上。上部装有灭弧系统，右面 装有操作机构。有“分”、"合”指示及手动"合"、"分”按钮。左侧面装有分励脱扣器、 欠电压脱扣器。欠电压延时装置或热继电器均可分别装在下方。

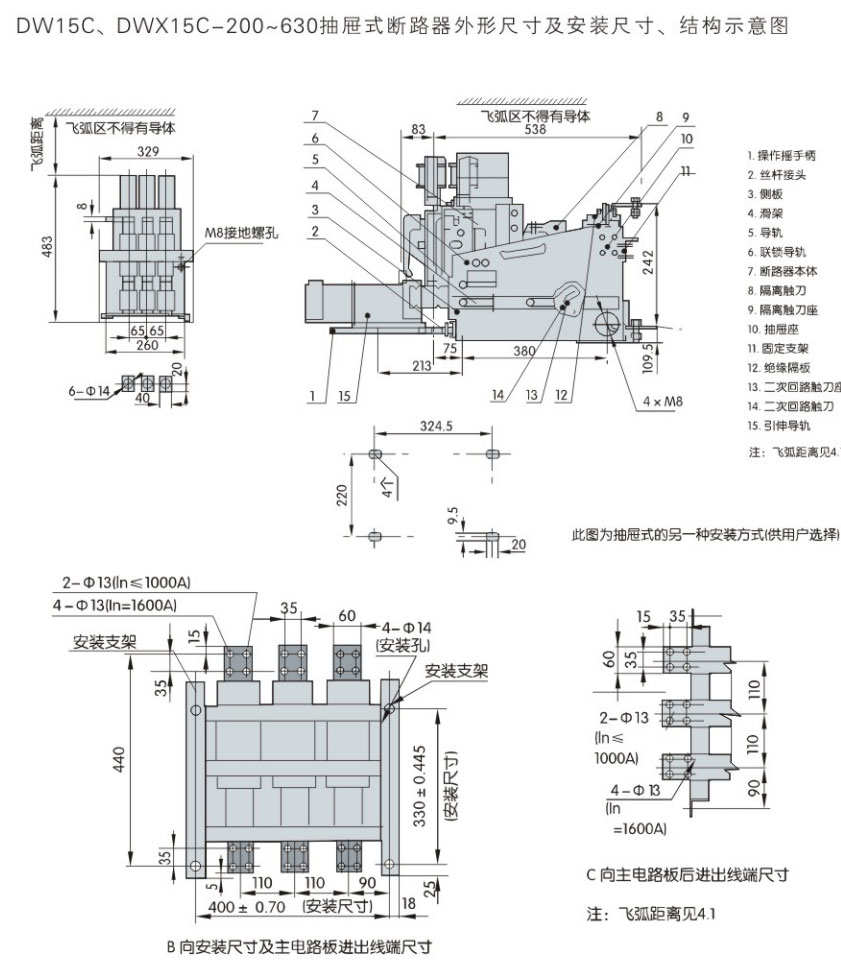

DW15C抽屉式断路器:
该产品由断路器本体和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头支承导轨等。 抽屉座由左、右侧板、铝支架、隔离触刀座、二次回路静触头、滑架等组成。正下方由操作摇手柄，螺杆等组成推拉操作机构。

主回路接线方式:
板后进出线(水平进出线)，限流型及抽屉式断路器常规为板后进出线。
板前进出线(垂直进出线)，普通型断路器常规为板前进出线。
板前进线、板后出线，(无抽屉式)。
板前出线、板后进线，(无抽屉式)。

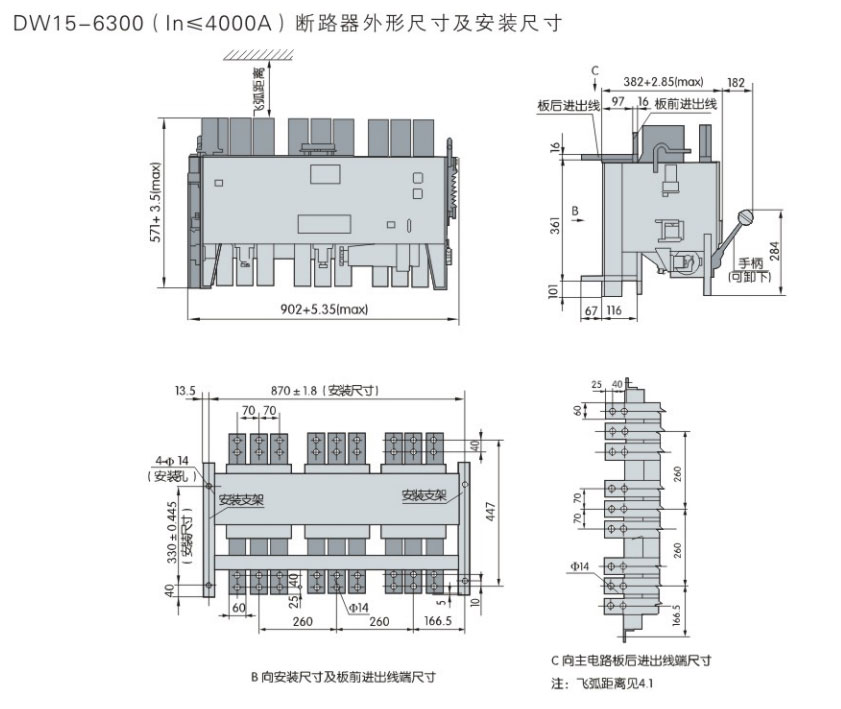

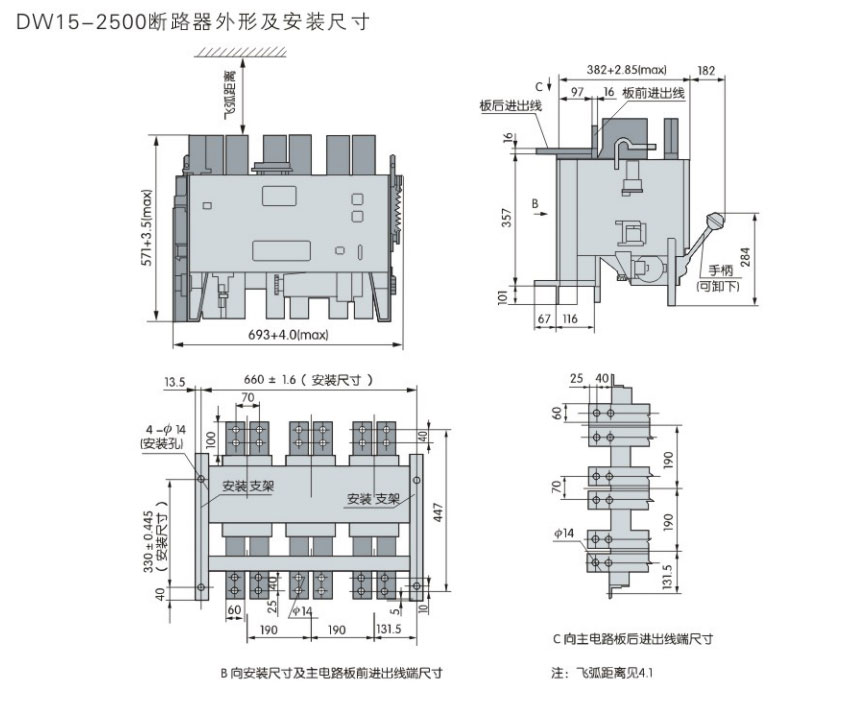

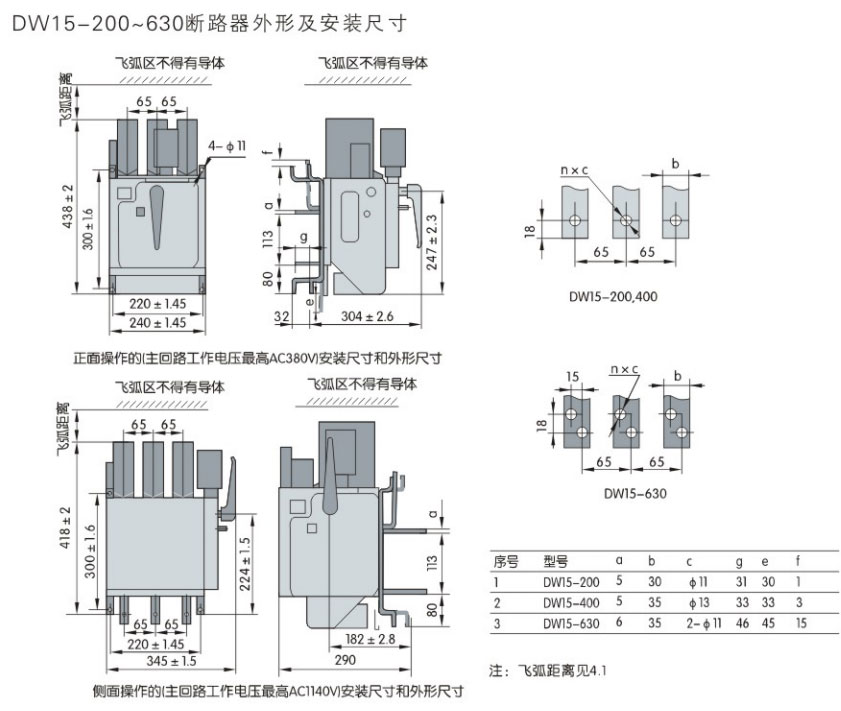

外形及安装尺寸

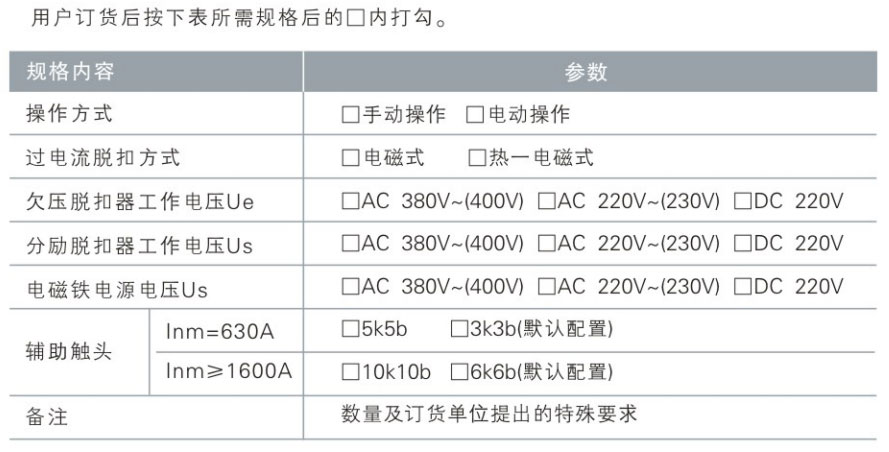

订货须知
