适用范围

CJT1系列交流接触器(以下简称接触器)主要用于交流50Hz、额定工作电压最高 至660V，AC-3使用类另下，380V时的额定工作电流至150A、660V时的额定工作电流 至100A的电力系统中，供远距离接通和分断电路或频繁地起动和控制交流电动机的运 转。可与适当的热过载继电器或电子式保护装置组成电磁起动器。以保护可能发生过载的电路。

产品符合GB14048.4和IEC60947-4-1等标准。

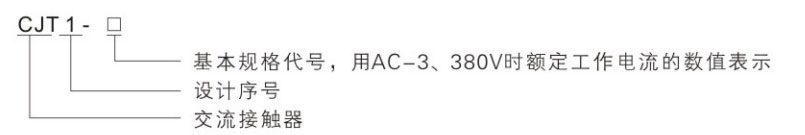

型号及其含义

正常工作条件及安装条件

污染等级：3级；

安装地点的海拔不超过2000m；

周围空气温度不超过+40℃，且其24h内平均温度值不超过+35℃；周围空气温度下 限值为-5℃；

安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低的温度下可允 许有较高相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施；

与垂直面的安装倾斜不超过±5°；

在无显著摇动、冲击和振动的地方；

结构特点

CJT1系列交流接触器是本公司在原CJ10系列交流接触器的基础上改进设计的专利新 产品它能替代淘汰的CJ10系列交流接触器。

接触器的外形和安装尺寸保持与原CJ10系列完全相同，产品的触头和灭弧系统有较大 改进，使接触器的最高额定工作电压从380V提高到660V，用陶土弧罩改为DMC塑料的灭 弧罩，并加灭弧片。同时改进触头结构设计，达到提高灭弧性能、增加触头寿命、缩小飞 弧距离、减轻产品重量的效果，并消除了陶土弧罩容易破损的弊病。

主要技术参数

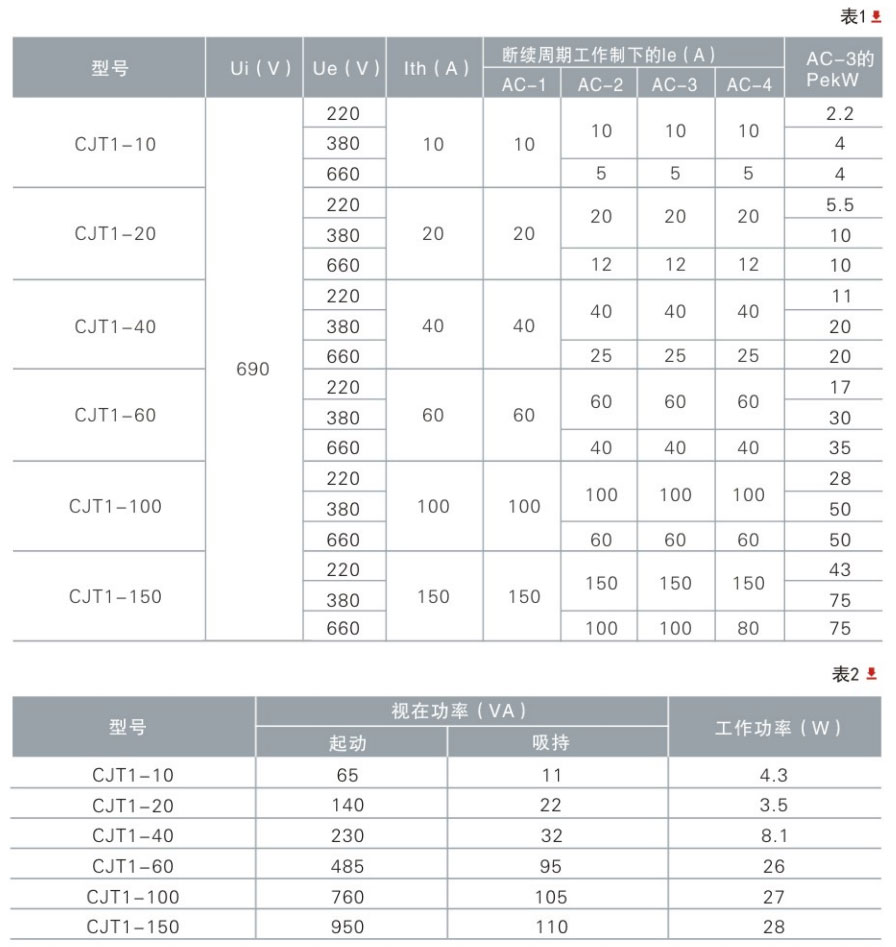

1.接触器主电路的基本参数见表1。

2.接触器吸引线圈的消耗功率见表2。

3.接触器的吸引线圈在其额定控制电源电压Us的85%~110%范围内能正常工作。

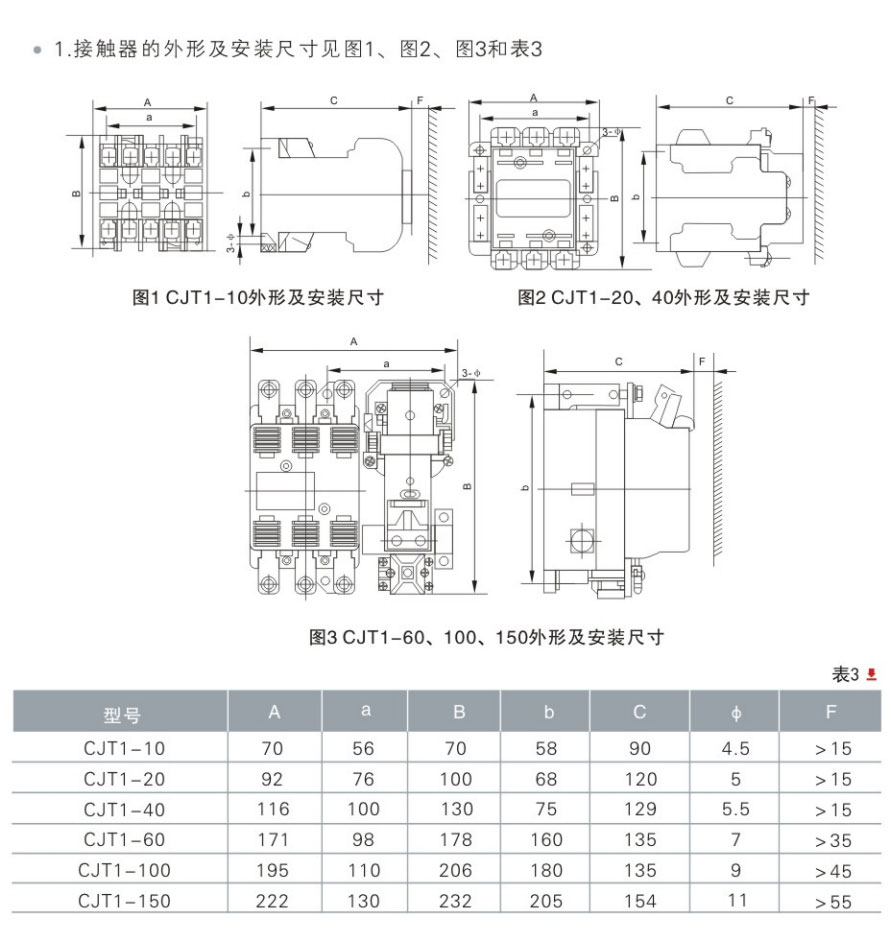

外形及安装尺寸
