适用范围

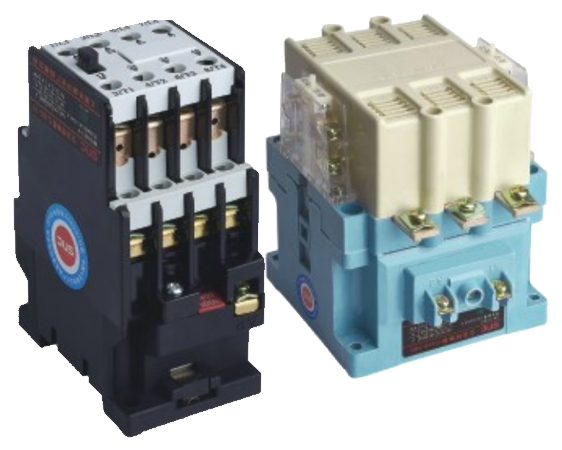

CJ20系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至660V(或1140V)额定工作电流至630A的电力系统中供远距离频繁接通和分断电路，并可与适当的 热继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。

产品符合GB14048.4和IEC60947-4-1等标准。

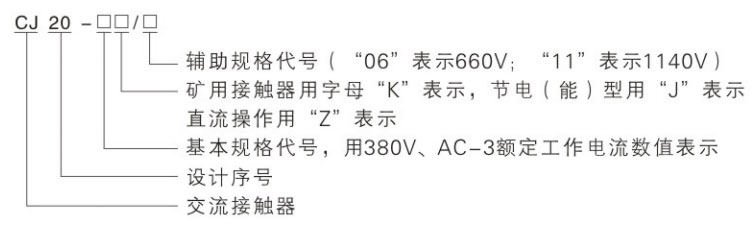

型号及其含义

正常工作条件及安装条件

污染等级：3级；

安装地点的海拔不超过2000m；

周围空气温度不超过+40℃，且其24h内平均温度值不超过+35℃；周围空气温度下 限值为-5℃；

安装地点的空气相对对湿度在最高温度为+40℃时不超过50%；在较低的温度下可 允许有较高相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取 特殊措施与垂直面的安装倾斜不超过±5℃；

组成矿用起动器的接触器安装面与垂直面的倾斜不超过±15°；

在无显著摇动、冲击和振动的地方；

结构特点

CJ20系列交流接触器为双断点直动式结构，正装立体布局。40A以下等级采用“E”形铁心，63A以上等级采用“U”形铁心，动触桥为船形，静触头采用型材，并装 有铁质引弧角。

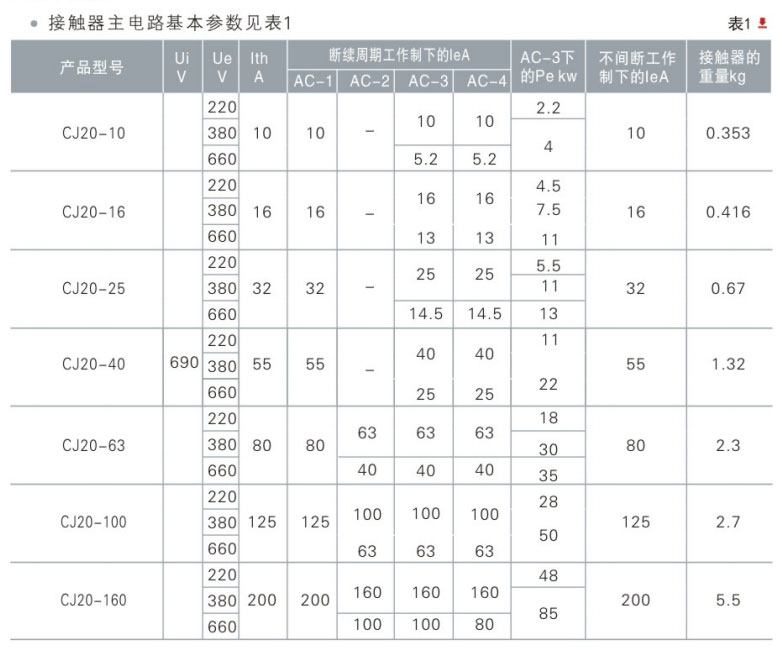

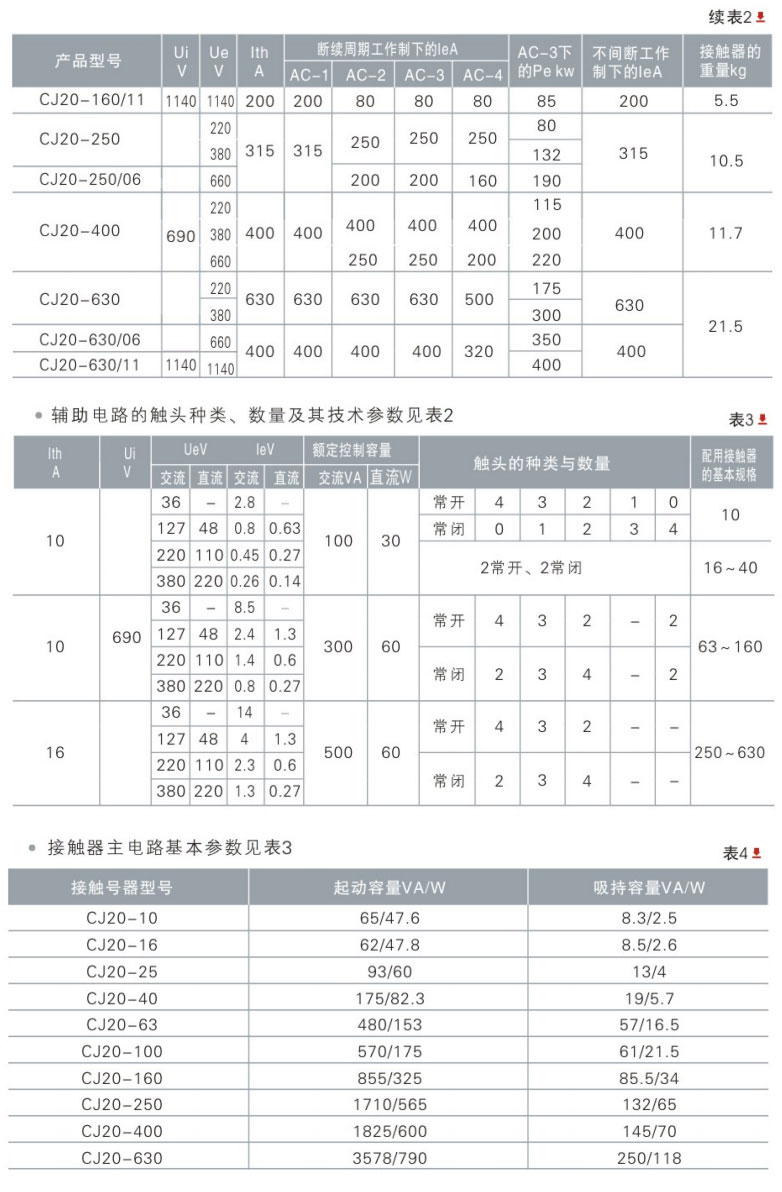

技术数据

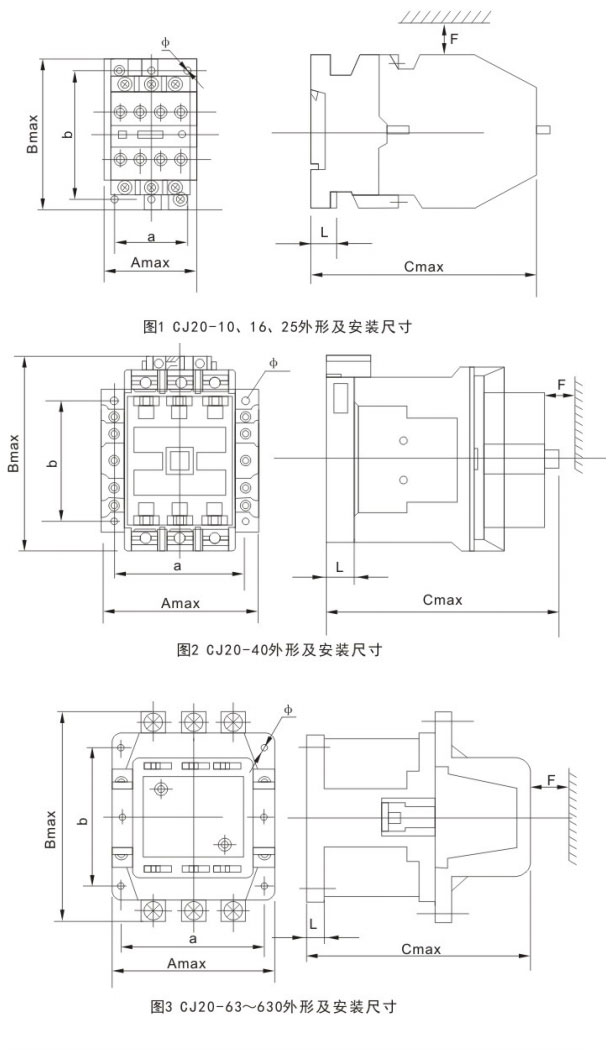

外形及安装尺寸

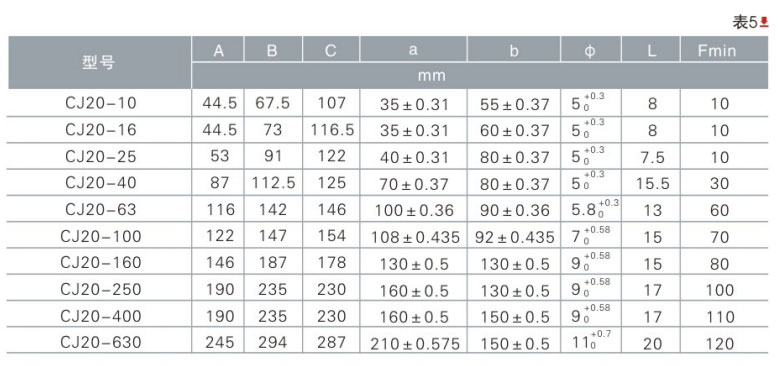

1、接触器用螺钉固定安装，CJ20-10~25也可用35mm标准导轨安装，其外形及安装尺 寸见图 1、图2、图3及表3
